Toyota AQUAREAR SPRING & SHOCK ABSORBER

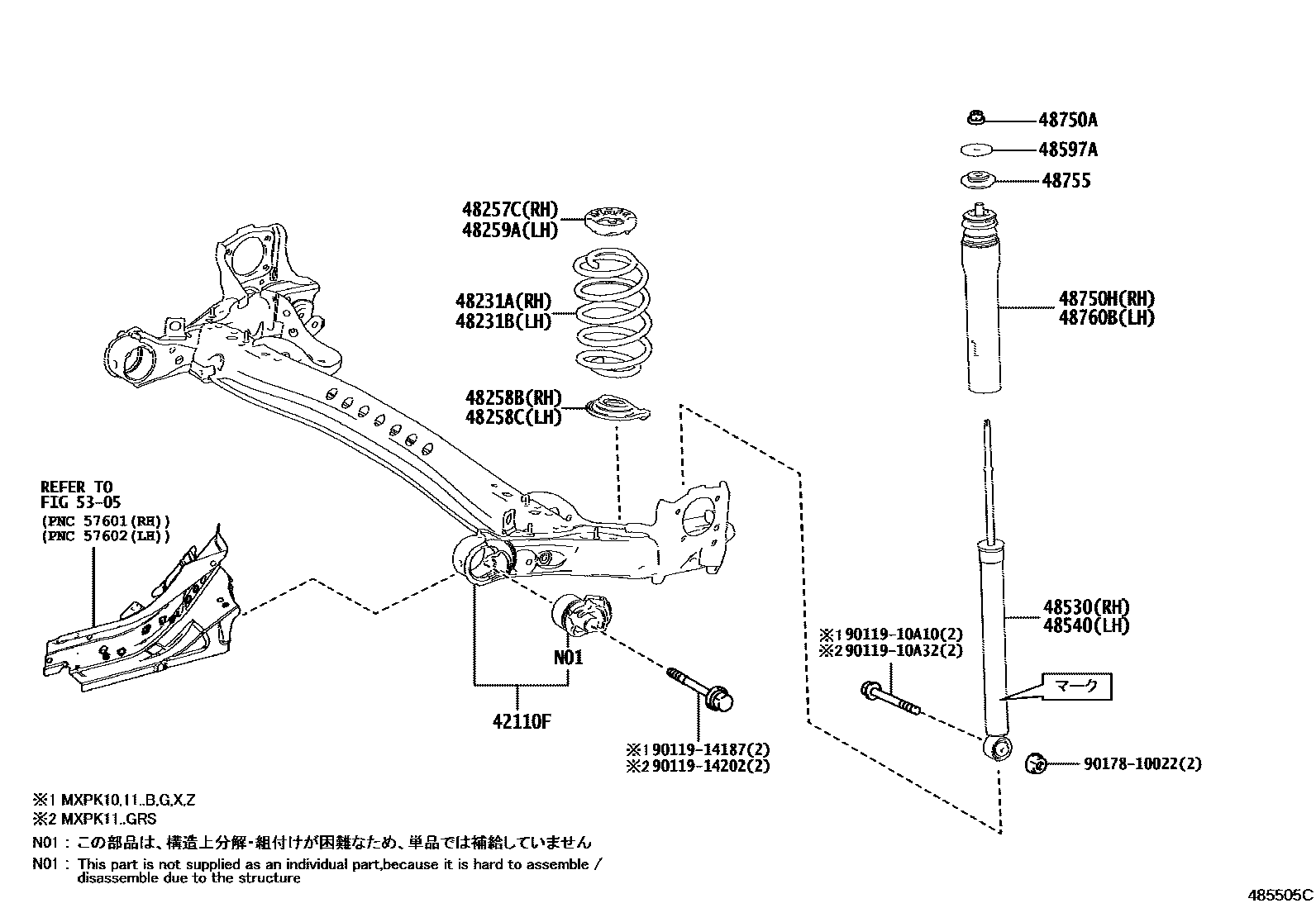

Parts diagram
42110FBEAM ASSY, REAR AXLE
main42110-K0010i¥48,200202106-202403
48231ASPRING, COIL, REAR RH
main48231-52P30i¥3,890202212
main48231-52P40i¥5,200202106-202403
main48231-52P50i¥4,160202106-202403
48231BSPRING, COIL, REAR LH
main48231-52P30i¥3,890202212
main48231-52P40i¥5,200202106-202403
main48231-52P50i¥4,160202106-202403
48257CINSULATOR, REAR COIL SPRING, UPPER RH
main48257-52010i¥350202106-202403
main48257-K0020i¥360202106-202403
48258BINSULATOR, REAR COIL SPRING, LOWER RH
main48258-K0010i¥380202106-202403
main48258-K0020i¥450202106-202403
48258CINSULATOR, REAR COIL SPRING, LOWER LH
main48258-K0010i¥380202106-202403
main48258-K0020i¥450202106-202403
48259AINSULATOR, REAR COIL SPRING, UPPER LH
main48257-52010i¥350202106-202403
main48257-K0020i¥360202106-202403
48530ABSORBER ASSY, SHOCK, REAR RH
main48530-52Q50i¥6,400202106-202403
main48530-52Q60i¥5,800202106
main48530-52Q70i¥7,200202106-202403
main48530-52T60i¥8,600202212
48540ABSORBER ASSY, SHOCK, REAR LH
main48530-52Q50i¥6,400202106-202403
main48530-52Q60i¥5,800202106
main48530-52Q70i¥7,200202106-202403
main48530-52T60i¥8,600202212
48597ARETAINER, REAR SHOCK ABSORBER CUSHION
main90201-10138i¥310202106-202403
48750ANUT(FOR REAR SUPPORT TO REAR SHOCK ABSORBER)
main94151-21001i¥100202108-202403
main94151-21041i¥100202106-202108
48750HSUPPORT ASSY, REAR SUSPENSION, RH
main48750-52230i¥1,620202106-202403
main48750-K0020i¥1,560202106-202403
48755SUPPORT, REAR SUSPENSION
main48755-K0011i¥570202106-202403
48760BSUPPORT ASSY REAR SUSPENSION, LH
main48750-52230i¥1,620202106-202403
main48750-K0020i¥1,560202106-202403
5305
9011910A10
main90119-10A10¥190
9011910A32
main90119-10A32¥190
9011914187
main90119-14187¥430
9011914202
main90119-14202¥430
9017810022
main90178-10022¥100

20 parts on this diagram · 2 diagrams in section
