Toyota AQUAEXHAUST PIPE

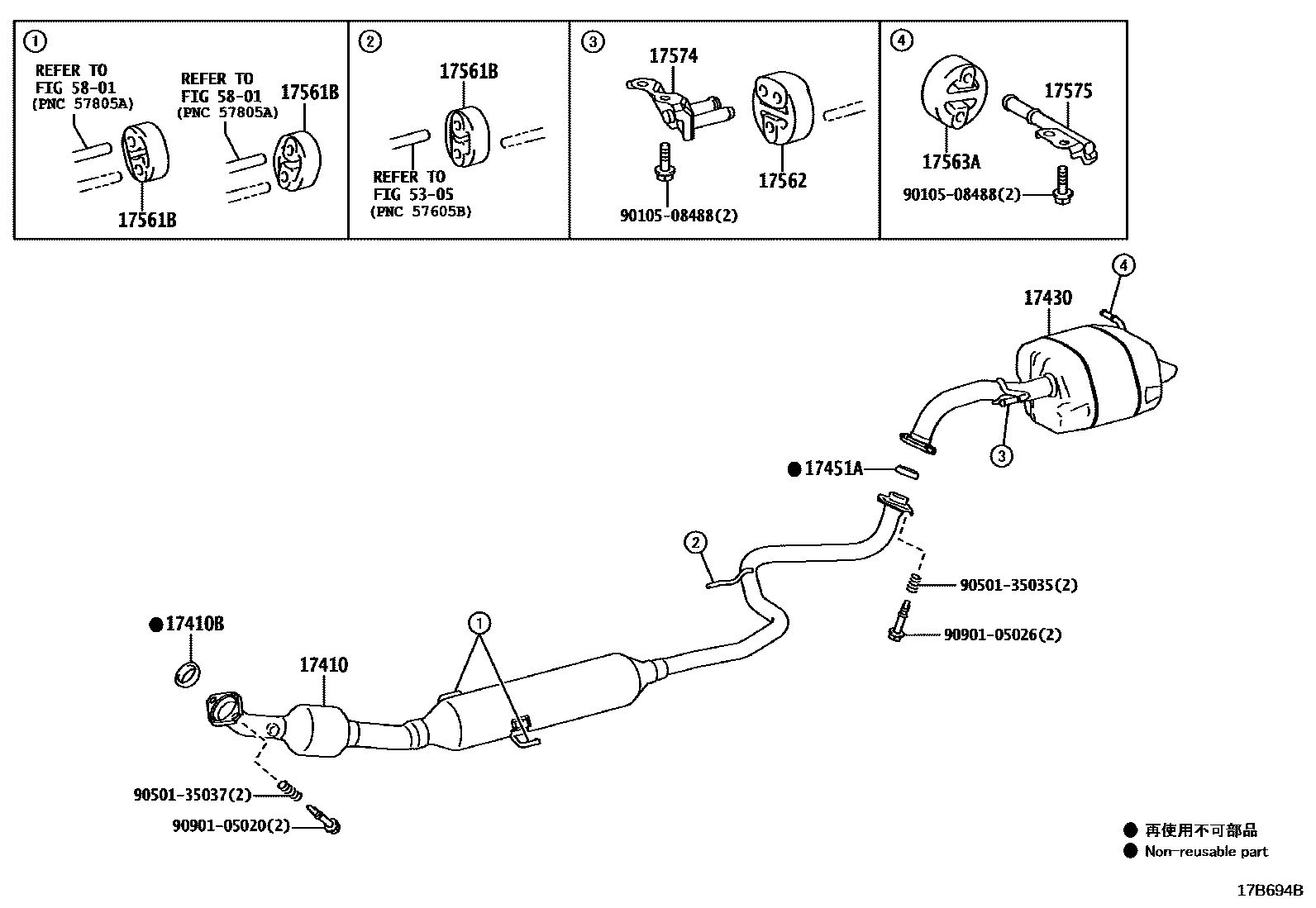

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17410-15340i¥55,800202106-202403
main17410-15350i¥55,800202106-202403
main17410-15530i¥50,700202403
main17410-15540i¥50,700202403
17410BGASKET, EXHAUST PIPE
main17451-21070i¥1,360202106-202403
17430PIPE ASSY, EXHAUST, TAIL
main17430-15710i¥15,800202106-202403
main17430-15741i¥17,400202106-202312
sub17430-15742¥15,800
main17430-15742i¥15,800202401-202403
17451AGASKET, EXHAUST PIPE, NO.2
main17451-23042i¥790202106-202311
sub17451-23043¥720
main17451-23043i¥720202311-202403
17561BSUPPORT, EXHAUST PIPE, NO.1
main17565-47010i¥320202106-202403
17562SUPPORT, EXHAUST PIPE, NO.2
main17565-28020i¥440202106-202403
main17565-74320i¥880202106-202403
17563ASUPPORT, EXHAUST PIPE, NO.3
main17565-28010i¥670202106-202403
17574BRACKET, EXHAUST PIPE SUPPORT, NO.4
main17574-15060i¥990202106-202403
main17574-15070i¥810202106-202403
17575BRACKET, EXHAUST PIPE SUPPORT, NO.5
main17575-15040i¥810202106-202403
main17575-15050i¥810202106-202403
5305
5801
9010508488
main90105-08488¥80
9050135035
main90501-35035¥200
9050135037
main90501-35037¥200
9090105020
main90901-05020¥230
9090105026
main90901-05026¥310

16 parts on this diagram · 2 diagrams in section
