Toyota ALPHARD/VELLFIREWINDSHIELD WASHER

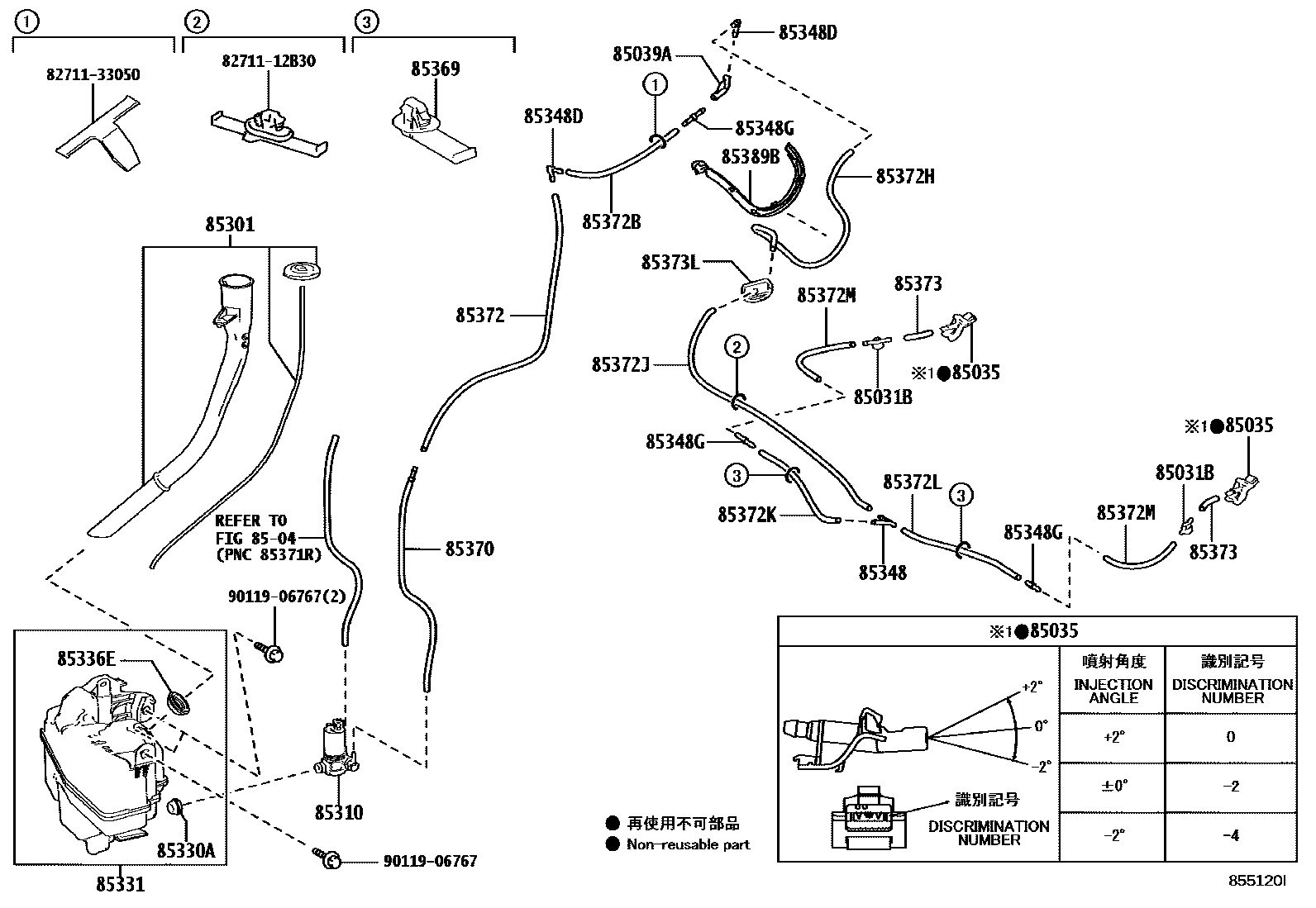

Parts diagram
85031BVALVE SUB-ASSY, WASHER
main85321-26020i202306
85035NOZZLE SUB-ASSY, WASHER
main85381-20230i202306
main85381-20300i202306
main85381-20310i202306
85039ATUBE, RUBBER
main85376-V2010i¥390202306
8504
85301INLET SUB-ASSY, WASHER
main85301-V2010i¥1,660202306
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-16200i¥5,500202306
85330ABUSH, WINDSHIELD WASHER JAR
main90069-50016i¥100202306
85331JAR SUB-ASSY, WINDSHIELD WASHER
main85315-V2010i¥5,500202306
85336EPACKING, WINDSHIELD WASHER INLET HOSE
main85336-48330i¥190202306
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85375-V2010i¥390202306
85348DJOINT, WINDSHIELD WASHER ELBOW, NO.1
main85395-16030i¥880202306
85348GJOINT, WINDSHIELD WASHER HOSE, NO.2
main85376-V2070i¥2,090202306
85369CLAMP
main82711-12A80i¥70202306
85370HOSE ASSY, WINDSHIELD WASHER
main90069-46290i¥400202306
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90069-46210i¥980202306
85372BHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
main90069-46210i¥980202306
85372HHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.3
main90069-46210i¥980202306
85372JHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.4
main90069-46210i¥980202306
85372KHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.5
main90069-46210i¥980202306
85372LHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.6
main90069-46210i¥980202306
85372MHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.7
main90069-46323i¥200202306
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90069-46322i¥160202306
85373LGROMMET, WASHER
main85373-02110i202306
85389BPROTECTOR, WINDSHIELD WASHER
main85389-V2010i¥390202306
8271112B30WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
main82711-12B30¥110
8271133050WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
main82711-33050¥120
9011906767
main90119-06767¥60

27 parts on this diagram · 1 diagram in section
