Toyota ALPHARD/VELLFIRERADIATOR GRILLE

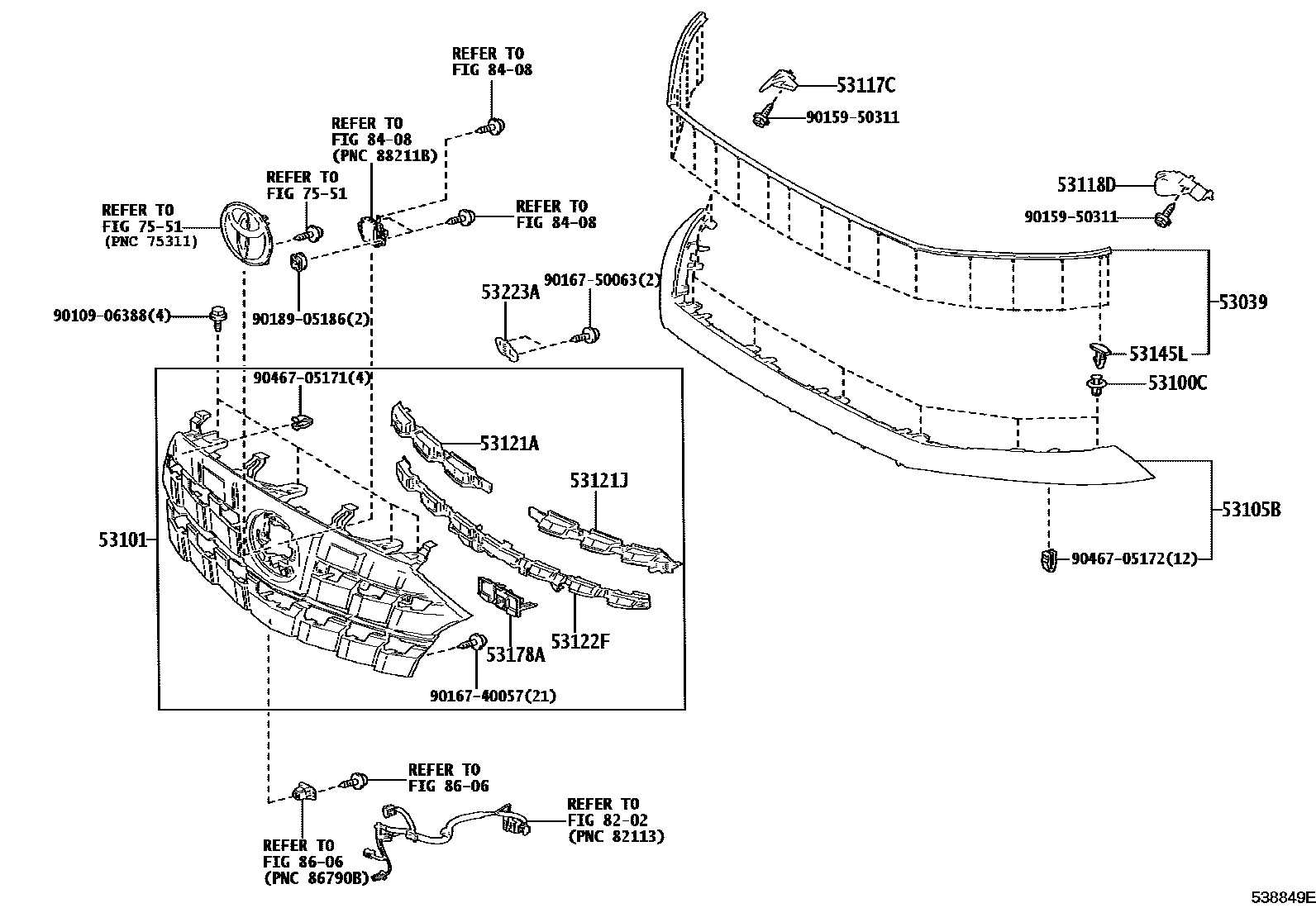

Parts diagram
53039SEAL, RADIATOR, UPPER
main53039-V2010i¥2,250202306-202401
main53039-V2011i¥2,050202401
53100CCLIP, RADIATOR GRILLE
main90467-07215i¥80202306
53101GRILLE SUB-ASSY, RADIATOR
main53101-V2070i¥29,400202306
main53101-V2080i¥30,400202306
main53101-V2110i¥39,700202306
main53101-V2170i¥41,600202306
main53101-V2190i¥47,400202306
main53101-V2190i¥47,400202306
main53101-V2190i¥47,400202306
53105BGARNISH SUB-ASSY, RADIATOR GRILLE
main53105-V2020-A0i202306-202312
PLATINUM WHITE PEARL MC.,089
sub53105-V2021¥13,400
main53105-V2020-B0i202306-202312
PRECIOUS METAL,1L5
sub53105-V2021¥13,400
main53105-V2020-B0i202306-202312
sub53105-V2021¥13,400
main53105-V2020-C0i202306-202312
BLACK,202
sub53105-V2021¥13,400
main53105-V2020-E0i202306-202312
PRECIOUS LEO-BLOND,4Y7
sub53105-V2021¥13,400
main53105-V2020-E0i202306-202312
sub53105-V2021¥13,400
main53105-V2021-A0i202401
PLATINUM WHITE PEARL MC.,089
main53105-V2021-B0i202401
PRECIOUS METAL,1L5
main53105-V2021-C0i202401
BLACK,202
main53105-V2021-E0i202401
PRECIOUS LEO-BLOND,4Y7
53117CRETAINER, RADIATOR GRILLE, NO.1
main52535-V2010i¥1,120202306
53118DRETAINER, RADIATOR GRILLE, NO.2
main52536-V2010i¥1,120202306
53121AMOULDING, RADIATOR GRILLE
main53121-V2040i¥2,360202306
main53121-V2080i¥2,650202306
main53121-V2130i¥2,010202306
main53121-V2200i¥2,680202306
main53121-V2200i¥2,680202306
main53121-V2240i¥1,780202306
53121JMOULDING, RADIATOR GRILLE, NO.1
main53121-V2050i¥2,360202306
main53121-V2090i¥2,650202306
main53121-V2100i¥1,780202306
main53121-V2140i¥2,010202306
main53121-V2210i¥2,680202306
main53121-V2210i¥2,680202306
53122FMOULDING, RADIATOR GRILLE, NO.2
main53122-V2010i¥3,790202306
main53122-V2020i¥4,250202306
53145LCLIP, RADIATOR GRILLE
main53145-60030i¥80202306-202401
main53145-60030i¥80202311-202401
main53145-60030i¥80202311-202401
53178ABRACKET, RADIATOR GRILLE, CENTER
main53178-V2010i¥980202306
53223ABRACKET, RADIATOR GRILLE MOUNTING
main53223-V2010i¥350202306
main53223-V2010i¥350202306
7551
8202
8408
8606
9010906388
main90109-06388¥70
9015950311
main90159-50311¥70
9016740057
main90167-40057¥60
9016750063
main90167-50063¥60
9018905186
main90189-05186¥60
9046705171
main90467-05171¥60
9046705172
main90467-05172¥60

23 parts on this diagram · 2 diagrams in section
