Toyota ALPHARD/VELLFIREREAR DISC BRAKE CALIPER & DUST COVER

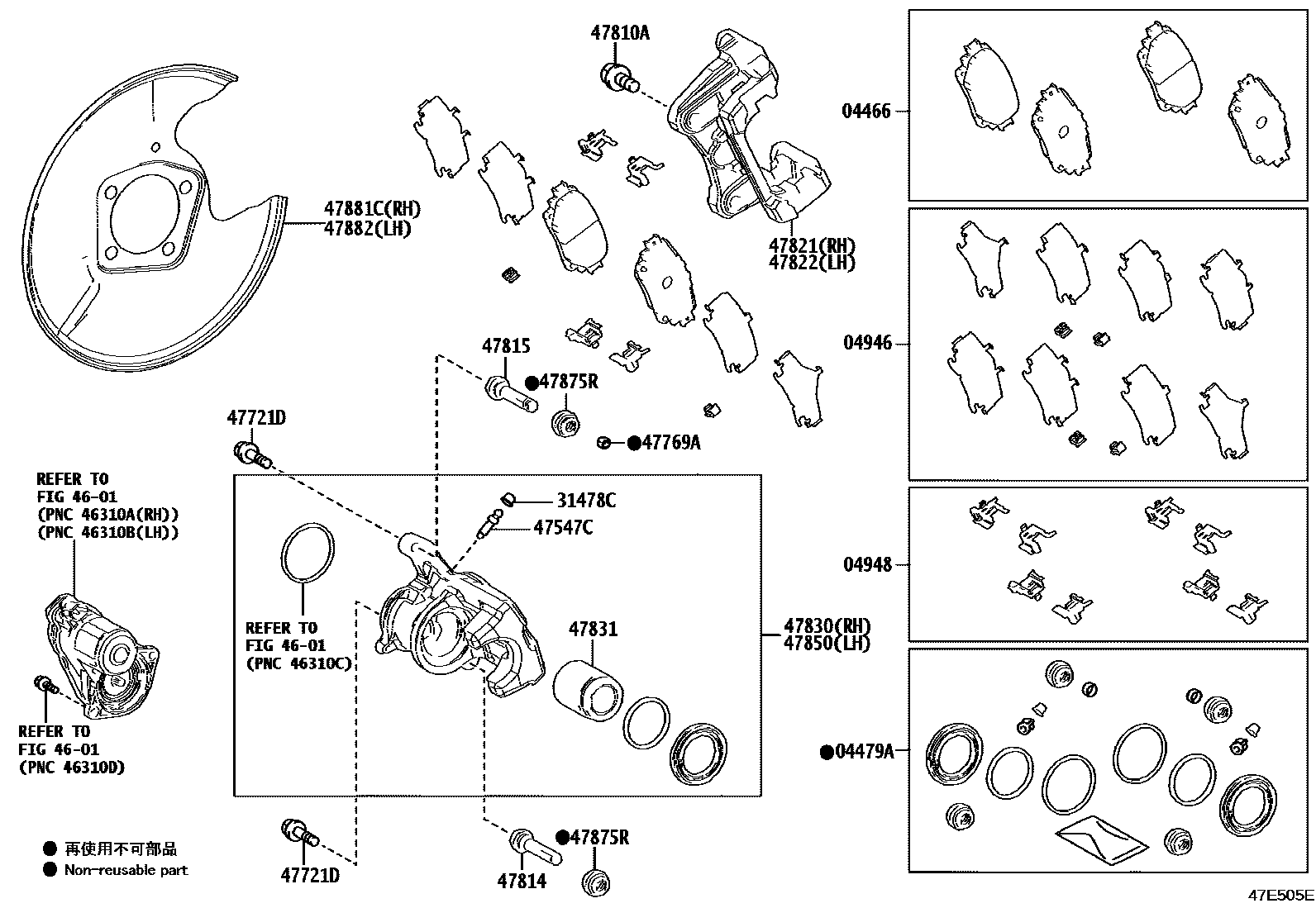

Parts diagram
04466PAD KIT, DISC BRAKE, REAR
main04466-V2010i¥6,600202306
MARK NBK D6360
04479ACYLINDER KIT, DISC BRAKE, REAR
main04479-V2010i¥2,470202306
04946SHIM KIT, ANTI SQUEAL(FOR REAR DISC BRAKE)
main04946-F4020i¥1,780202306
04948FITTING KIT, DISC BRAKE, REAR
main04948-V2010i¥1,040202306
31478CCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main31478-30010i¥160202306
4601
47547CPLUG, BLEEDER(FOR REAR DISC BRAKE)
main47547-20010i¥200202306
47721DBOLT(FOR REAR DISC BRAKE CYLINDER MOUTING)
main90015-AA603i¥270202306
*8-1.00PX23-12.5
sub90016-AA614¥270
47769ABUSH, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
main47769-50010i¥50202306
47810ABOLT, HEXAGON(FOR REAR CALIPER)
main90105-14212i¥190202306
47814PIN, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
main47814-78010i¥510202306
47815PIN, REAR CYLINDER SLIDE, NO.2(FOR REAR DISC BRAKE)
main47815-78010i¥510202306
47821MOUNTING, REAR DISC BRAKE CYLINDER, RH
main47821-V2010i¥4,780202306
47822MOUNTING, REAR DISC BRAKE CYLINDER, LH
main47822-V2010i¥4,780202306
47830CYLINDER ASSY, DISC BRAKE, REAR RH
main47830-V2010i¥26,100202306
47831PISTON, REAR DISC BRAKE
main47831-58040i¥1,060202306
47850CYLINDER ASSY, DISC BRAKE, REAR LH
main47850-V2010i¥26,100202306
47875RBOOT, BUSH DUST(FOR REAR DISC BRAKE)
main47875-33270i¥70202306
47881CCOVER, DISC BRAKE DUST, REAR RH
main47881-V2010i¥1,240202306
47882COVER, DISC BRAKE DUST, REAR LH
main47882-V2010i¥1,240202306

20 parts on this diagram · 1 diagram in section
