Toyota ALPHARD/VELLFIRE/HVWINDSHIELD WIPER

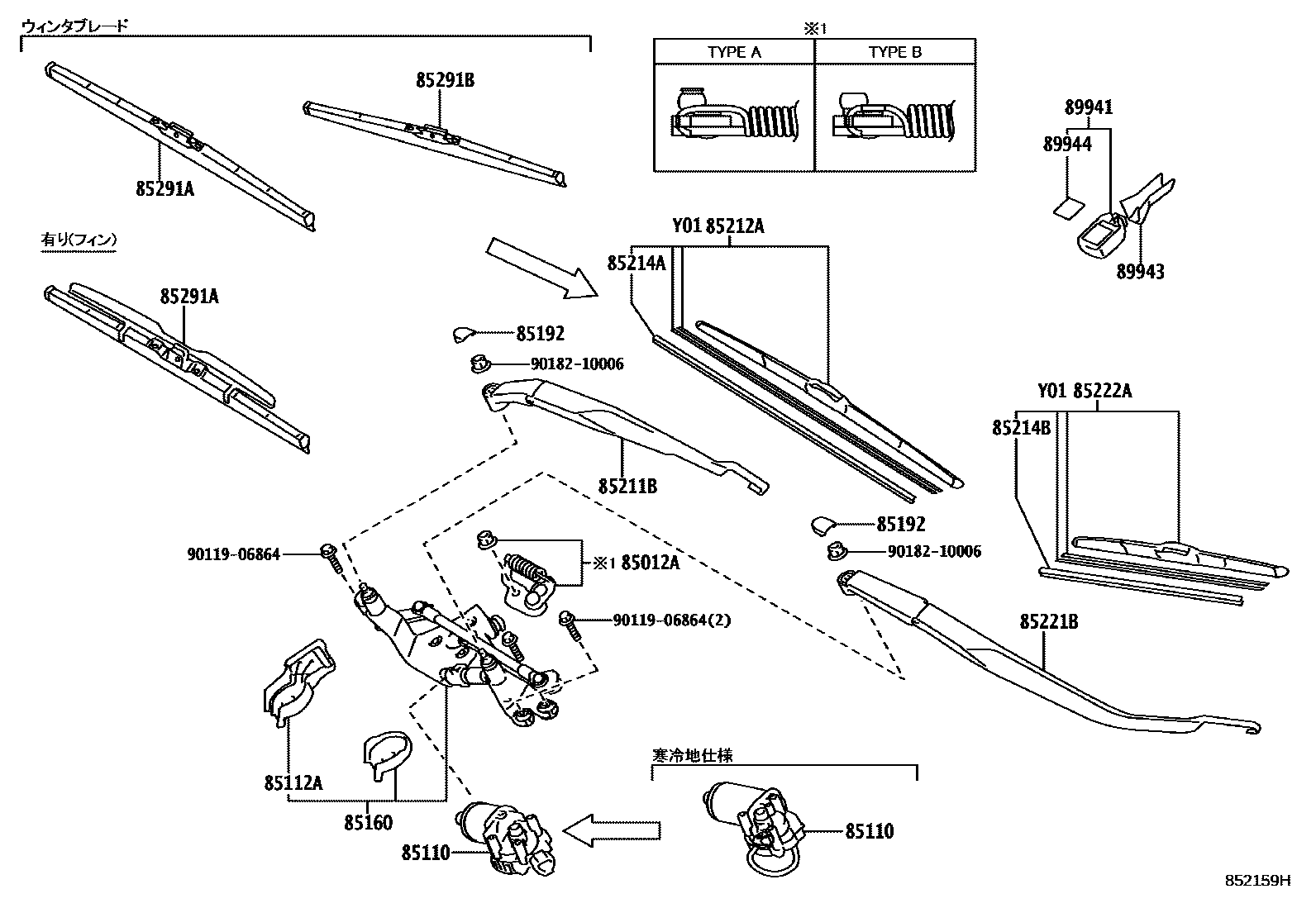

Parts diagram
85012ACRANK SUB-ASSY, FRONT WIPER
main85012-58030i¥0200906-201110
main85012-58030i¥0201110
main85012-58040i¥2,260200804-200906
85110MOTOR ASSY, WINDSHIELD WIPER
main85110-58090i¥23,700200804-201110
85112ACOVER, WINDSHIELD WIPER SHAFT, NO.1
main85112-58010i¥1,140200804-201110
85160LINK ASSY, WINDSHIELD WIPER
main85150-58060i¥10,900200804-200906
main85150-58061i¥10,900200906-201110
main85150-58061i¥10,900201110
85192COVER, WINDSHIELD WIPER ARM
main85292-13010i¥250200804-201110
85211BARM, FRONT WIPER, RH
main85211-58030i¥6,200200804-201104
sub85211-58031¥6,200
main85211-58031i¥6,200201105-201110
85212ABLADE, FR WIPER, RH
main85212-58040i¥4,600200804-201110
85214ARUBBER, WIPER, RH
main85214-58030i¥950200804-201110
85214BRUBBER, WIPER, LH
main85214-68030i¥750200804-201110
85221BARM, FRONT WIPER, LH
main85221-58040i¥7,400200804-201104
sub85221-58041¥7,400
main85221-58041i¥7,400201105-201110
85222ABLADE, FR WIPER, LH
main85222-12860i¥1,480200804-201110
85291ABLADE, FRONT WIPER, WINTER, RH
85291BBLADE, FRONT WIPER, WINTER, LH
89941SENSOR, RAIN
main89941-42010i¥13,800200804-201110
main89941-42010i¥13,800201110
main89941-42010i¥13,800201110
89943COVER, RAIN SENSOR
main89943-28010i¥2,060200804-201110
main89943-28010i¥2,060201110
main89943-28010i¥2,060201110
89944TAPE, RAIN SENSOR
main89944-42010i¥1,490200804-201110
main89944-42010i¥1,490201110
main89944-42010i¥1,490201110
9011906864
main90119-06864¥80
9018210006
main90182-10006¥80

18 parts on this diagram · 1 diagram in section
