Toyota ALPHARD HEV/PHEVSUSPENSION CROSSMEMBER & UNDER COVER

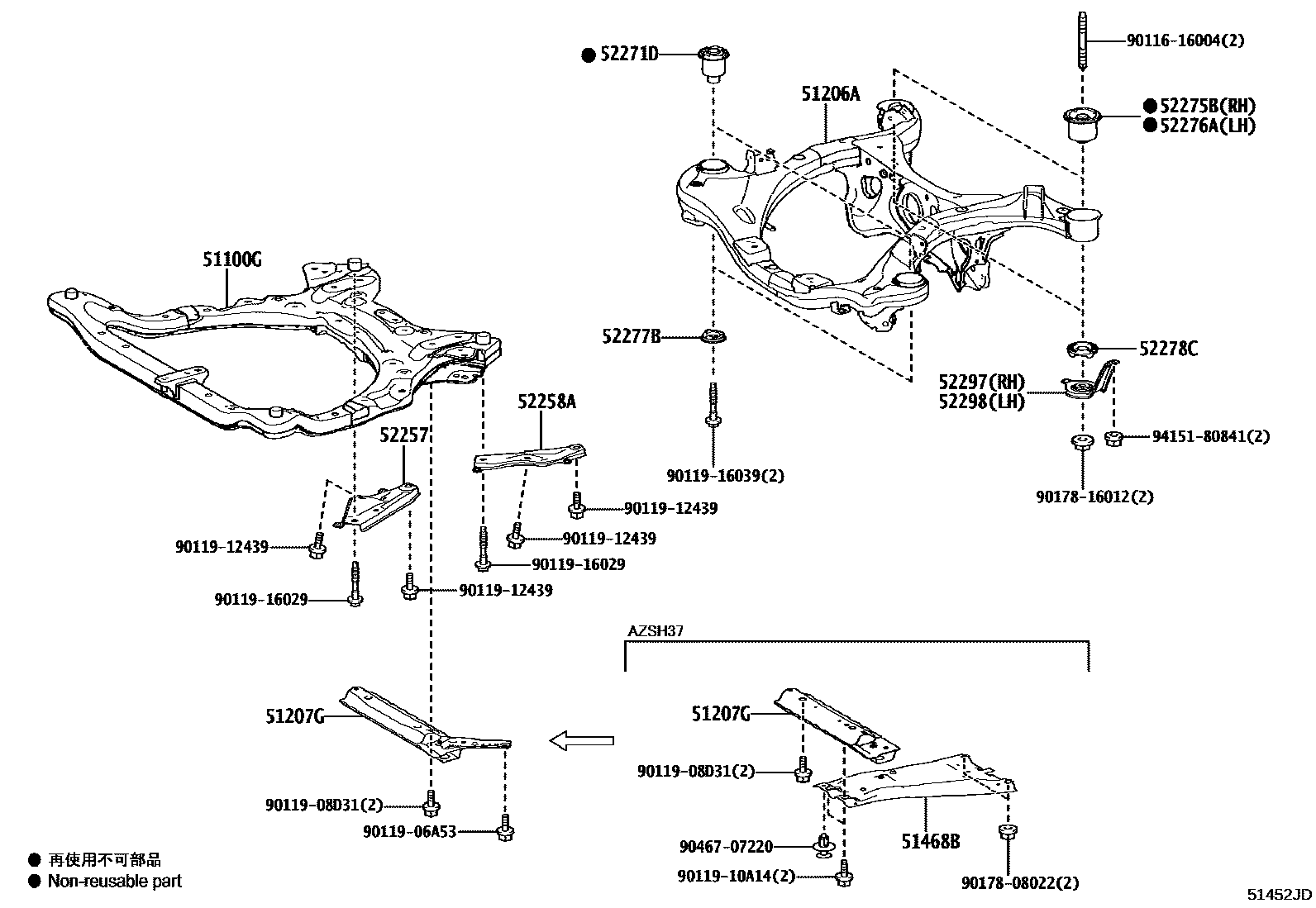

Parts diagram
51100GFRAME ASSY, FRONT
main51100-42051i¥60,200202405
51206AMEMBER SUB-ASSY, REAR SUSPENSION
main51206-30200i202405
51207GBRACKET SUB-ASSY, STRUT BAR
main51207-30110i¥2,220202405
main51207-30130i¥2,950202409
51468BINSULATOR, ENGINE UNDER COVER HEAT
main51468-30030i¥5,300202409
52257BRACE, FRONT SUSPENSION MEMBER, REAR RH
main52257-42020i¥2,560202405
52258ABRACE, FRONT SUSPENSION MEMBER, REAR LH
main52258-42020i¥2,560202405
52271DCUSHION, REAR SUSPENSION MEMBER BODY MOUNTING, FRONT
main52271-48050i¥2,570202405
52275BCUSHION, REAR SUSPENSION MEMBER BODY MOUNT, REAR RH
main52275-48030i¥3,280202405
52276ACUSHION, REAR SUSPENSION MEMBER BODY MOUNT, REAR LH
main52276-48020i¥3,280202405
52277BSTOPPER, REAR SUSPENSION MEMBER, REAR UPPER
main52277-48040i¥840202405
52278CSTOPPER, REAR SUSPENSION MEMBER, REAR LOWER
main52278-48020i¥630202405
52297BRACE, REAR SUSPENSION MEMBER, REAR LOWER RH
main52297-30070i¥1,520202405
52298BRACE, REAR SUSPENSION MEMBER, REAR LOWER LH
main52297-30070i¥1,520202405
9011616004
main90116-16004¥610
9011906A53
main90119-06A53¥90
9011908D31
main90119-08D31¥80
9011910A14
main90119-10A14¥120
9011912439
main90119-12439¥190
9011916029
main90119-16029¥490
9011916039
main90119-16039¥610
9017808022
main90178-08022¥100
9017816012
main90178-16012¥220
9046707220
main90467-07220¥80
9415180841
main94151-80841¥80

24 parts on this diagram · 3 diagrams in section
