Toyota ALPHARD HEV/PHEVREAR SEAT & SEAT TRACK

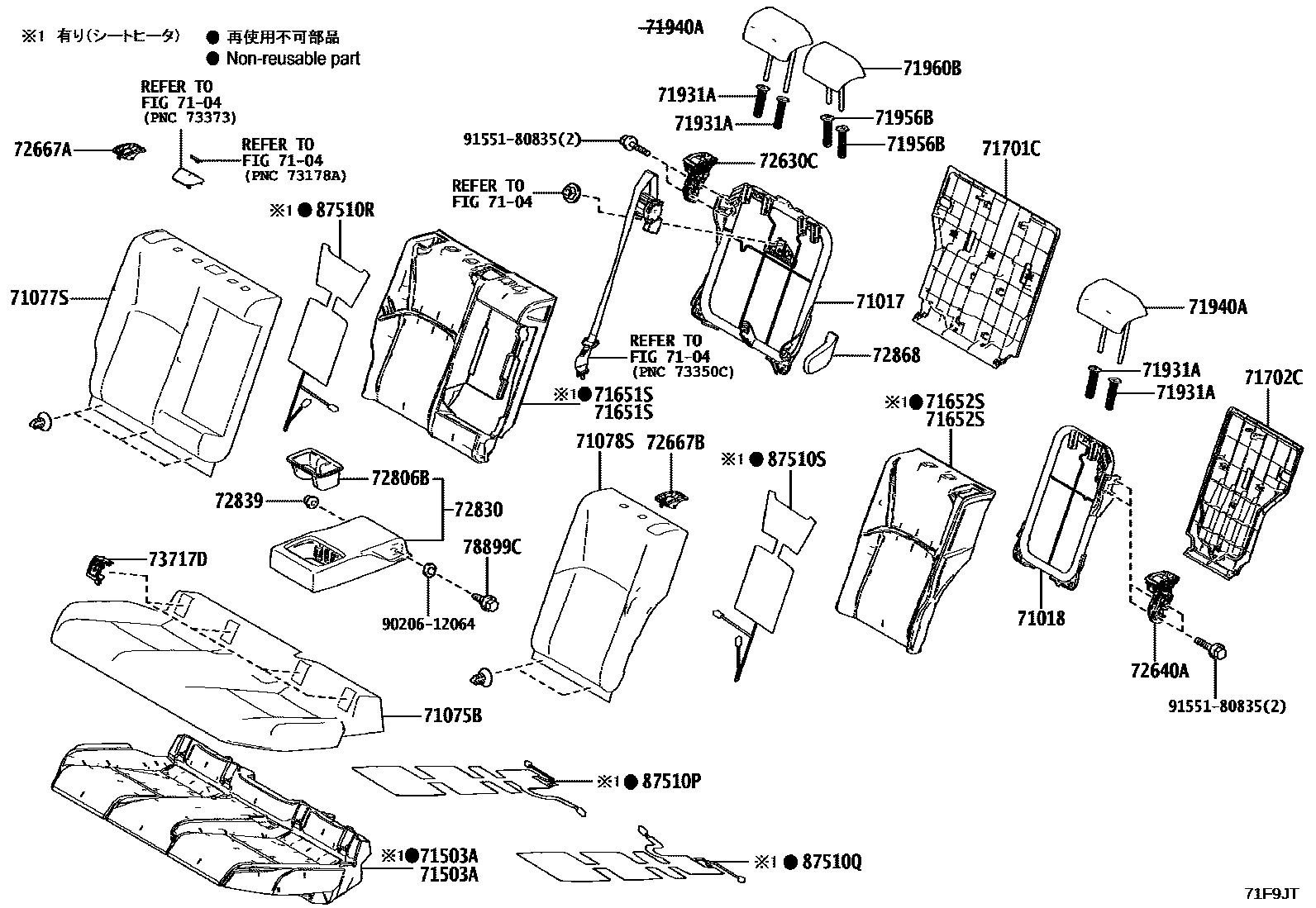

Parts diagram
71017FRAME SUB-ASSY, REAR SEATBACK, RH
main71017-30890i¥20,700202405
71018FRAME SUB-ASSY, REAR SEATBACK, LH
main71018-30340i¥12,400202405
7104
71075BCOVER, REAR SEAT CUSHION (FOR BENCH TYPE)
main71075-30N90-C4i202405
BLACK/LT.GRAY,TRIM2#
main71075-30N90-E4i202405
SADDLE TAN/SAND BROWN,TRIM4#
main71075-30P00-C3i202405
BLACK/LT.GRAY,TRIM20
main71075-30P00-C4i202405
BLACK/DK.GRAY,TRIM20,21
main71075-30P00-E2i202405
SAND BROWN,TRIM4#
main71075-30P10-C3i202409
BLACK/LT.GRAY,TRIM20
main71075-30P10-C4i202409
BLACK/DK.GRAY,TRIM20,21
main71075-30P10-E2i202409
SAND BROWN,TRIM4#
71077SCOVER, REAR SEATBACK, RH (FOR SEPARATE TYPE)
main71077-30T30-C6i202405
BLACK/LT.GRAY,TRIM2#
main71077-30T30-E6i202405
SAND BROWN/MD.BROWN,TRIM4#
main71077-30T40-C5i202405
BLACK/LT.GRAY,TRIM2#
main71077-30T40-E4i202405
SAND BROWN/MD.BROWN,TRIM4#
main71077-30T50-C5i202409
BLACK/LT.GRAY,TRIM2#
main71077-30T50-E4i202409
SAND BROWN/MD.BROWN,TRIM4#
71078SCOVER, REAR SEATBACK, LH(FOR SEPARATE TYPE)
main71078-30B50-C5i202405
BLACK/LT.GRAY,TRIM2#
main71078-30B50-E5i202405
SAND BROWN/MD.BROWN,TRIM4#
main71078-30B60-C4i202405
BLACK/LT.GRAY,TRIM2#
main71078-30B60-E3i202405
SAND BROWN/MD.BROWN,TRIM4#
main71078-30B70-C4i202409
BLACK/LT.GRAY,TRIM2#
main71078-30B70-E3i202409
SAND BROWN/MD.BROWN,TRIM4#
71503APAD SUB-ASSY, REAR SEAT CUSHION
main71503-30340i¥24,600202405
main71503-30350i¥22,300202409
71651SPAD, REAR SEATBACK, RH(FOR SEPARATE TYPE)
main71651-30B10i¥9,000202405
71652SPAD, REAR SEATBACK, LH(FOR SEPARATE TYPE)
main71652-30600i¥6,000202405
71701CBOARD SUB-ASSY, REAR SEATBACK, RH
main71701-30230i¥8,800202405
71702CBOARD SUB-ASSY, REAR SEATBACK, LH
main71702-47020i¥6,800202405
71931ASUPPORT, REAR SEAT HEADREST
main71930-47050-C5i202405
W(LOCK),BLACK,TRIM2#,4#
main71931-47030-C4i202405
W/O(LOCK),BLACK,TRIM2#,4#
71940AHEADREST ASSY, REAR SEAT
main71940-30K40-C0i202405
BLACK,TRIM2#
main71940-30K40-E0i202405
SADDLE TAN,TRIM4#
main71940-30K50-C0i202405
BLACK,TRIM2#
main71940-30K50-E0i202405
SAND BROWN,TRIM4#
71956BSUPPORT, REAR SEAT HEADREST
main71930-47050-C5i202405
W(LOCK),BLACK,TRIM2#,4#
main71931-47030-C4i202405
W/O(LOCK),BLACK,TRIM2#,4#
71960BHEADREST ASSY, REAR SEAT, CENTER
main71960-30A80-C0i202405
BLACK,TRIM2#
main71960-30A80-E0i202405
SAND BROWN,TRIM4#
72630CLOCK ASSY, REAR SEATBACK, RH
main72630-47050-C2i202405
BLACK,TRIM2#,4#
sub72630-47050¥3,210
72640ALOCK ASSY, REAR SEATBACK, LH
main72640-47050-C2i202405
BLACK,TRIM2#,4#
sub72640-47050¥3,210
72667ABEZEL, REAR SEATBACK LOCK, UPPER RH
main72667-47010-C1i202405
BLACK,TRIM2#,4#
72667BBEZEL, REAR SEATBACK LOCK, UPPER LH
main72667-47010-C1i202405
BLACK,TRIM2#,4#
72806BHOLDER SUB-ASSY, REAR SEAT CENTER ARMREST CUP
main72806-42020-C0i202405
BLACK,TRIM2#,4#
72830ARMREST ASSY, REAR SEAT, CENTER
main72830-30P10-C1i202405
BLACK/LT.GRAY,TRIM2#
main72830-30P10-E0i202405
SAND BROWN,TRIM4#
72839SHIM, REAR SEAT ARMREST HINGE
main72839-22010i¥160202405
72868COVER, CENTER ARMREST HINGE, RH
main72868-30190-C0i202405
BLACK,TRIM2#,4#
73717DCOVER, CHILD RESTRAINT SEAT TETHER ANCHOR
main73717-30030-C0i202405
BLACK,TRIM2#,4#
78899CBOLT, REAR SUB SEAT
main78899-60070i¥100202405
87510PHEATER ASSY, SEAT
main87510-30670i¥7,500202409
87510QHEATER ASSY, SEAT
main87510-30680i¥7,500202409
87510RHEATER ASSY, SEAT
main87530-30410i¥7,500202409
87510SHEATER ASSY, SEAT
main87530-30410i¥7,500202409
9020612064
main90206-12064¥100
9155180835
main91551-80835¥80

31 parts on this diagram · 2 diagrams in section
