Toyota ALPHARD HEV/PHEVMANIFOLD

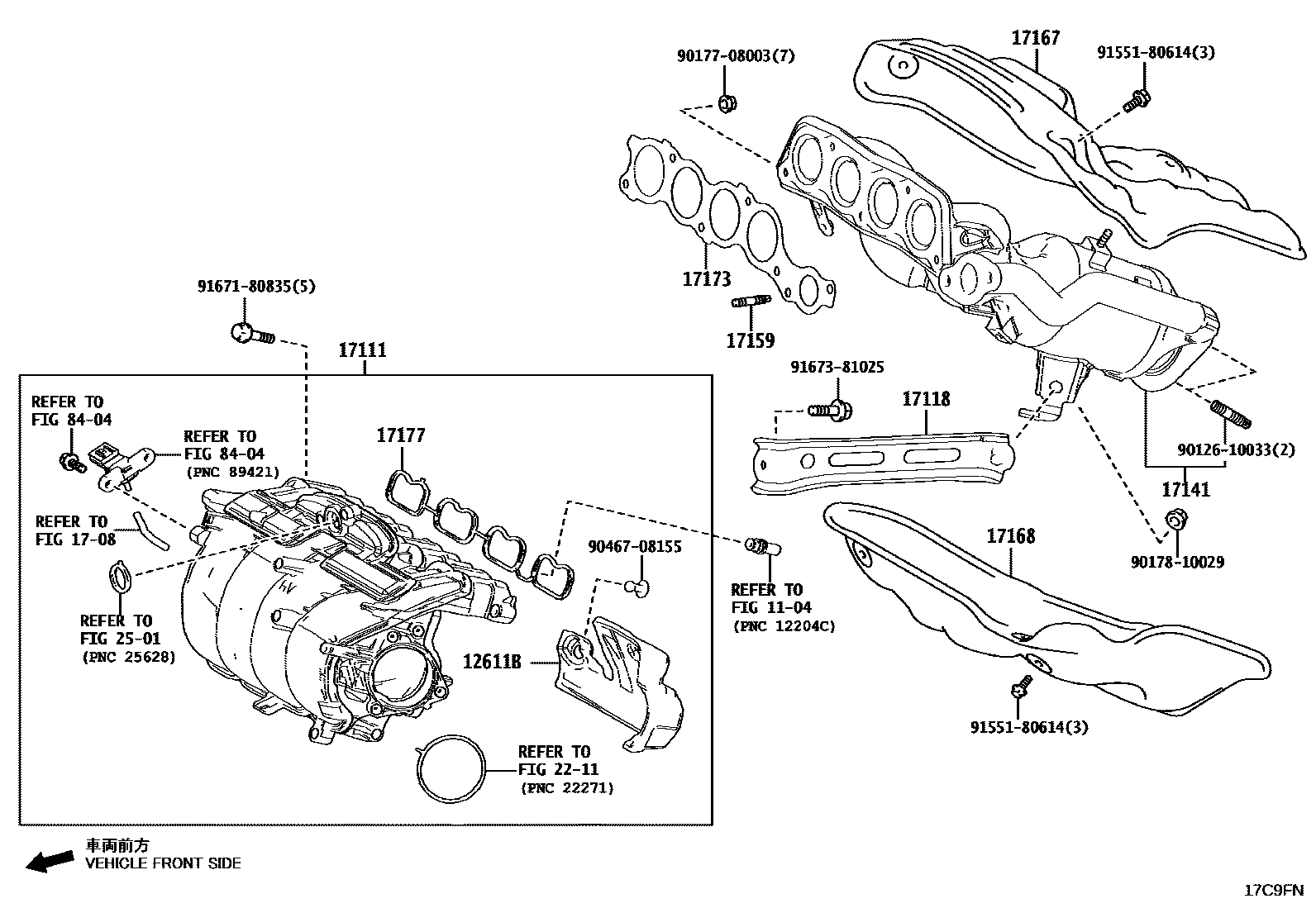

Parts diagram
1104
12611BCOVER, ENGINE, NO.1
main12613-25020i¥1,700202405
1708
17111MANIFOLD, INTAKE
main17120-25020i¥26,500202405
17118STAY, MANIFOLD
main17118-25030i¥1,540202405
17141MANIFOLD, EXHAUST
main17141-25590i202405
17159BOLT, STUD(FOR MANIFOLD TO CYLINDER HEAD)
main90126-08052i¥80202405
17167INSULATOR, EXHAUST MANIFOLD HEAT, NO.1
main17167-25030i202405
17168INSULATOR, EXHAUST MANIFOLD HEAT, NO.2
main17168-25040i¥3,050202405
17173GASKET, EXHAUST MANIFOLD TO HEAD
main17173-25020i¥1,060202405
17177GASKET, INTAKE MANIFOLD TO HEAD, NO.1
main17171-25010i¥820202405
2211
2501
8404
9012610033
main90126-10033¥440
9017708003
main90177-08003¥80
9017810029
main90178-10029¥100
9046708155
main90467-08155¥110
9155180614
main91551-80614¥60
9167180835
main91671-80835¥100
9167381025
main91673-81025¥120

21 parts on this diagram · 1 diagram in section
