Toyota ALPHARD HEV/PHEVHOOD LOCK & HINGE

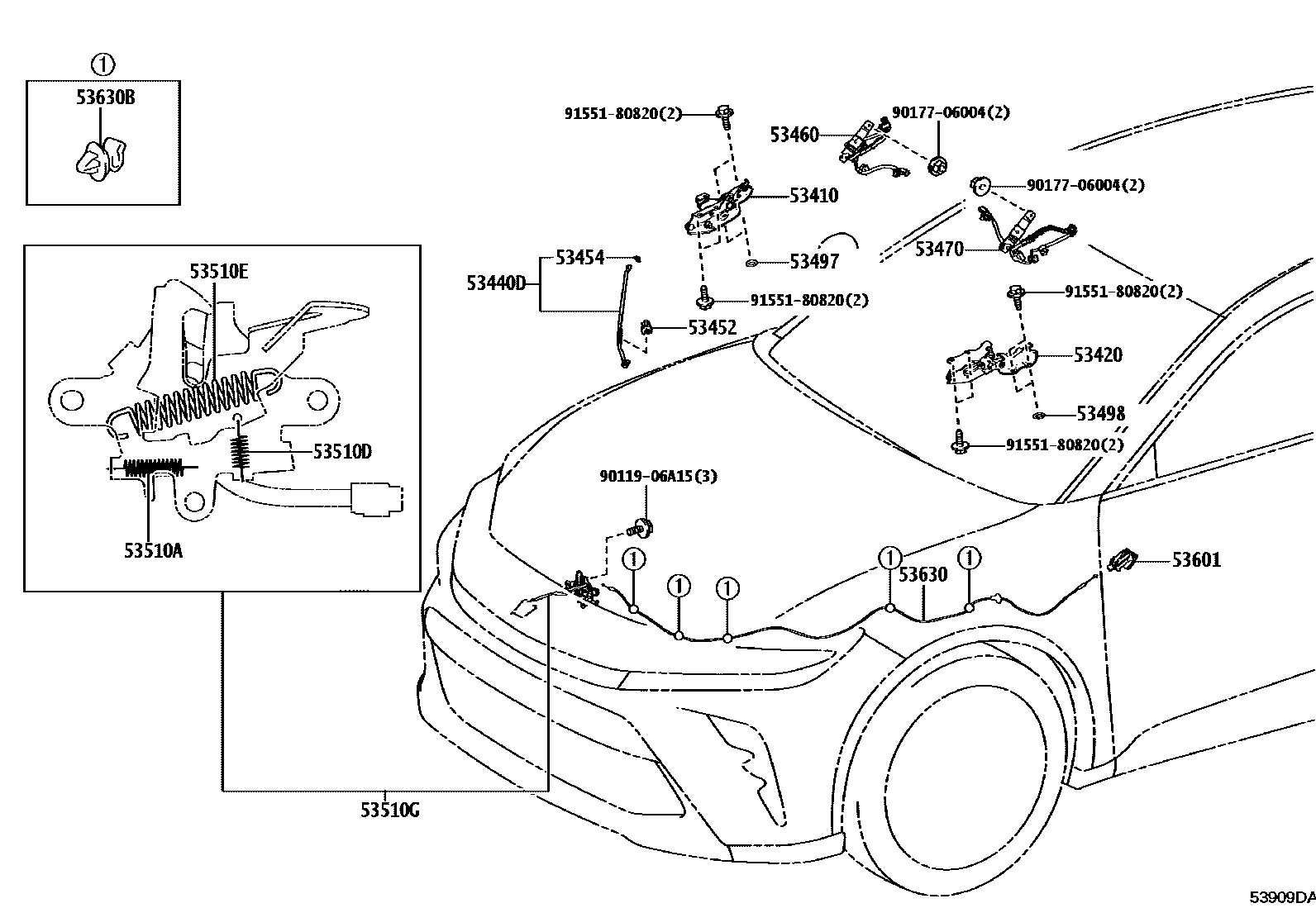

Parts diagram
53410HINGE ASSY, HOOD, RH
main53410-30370i¥2,510202405
53420HINGE ASSY, HOOD, LH
main53420-30380i¥2,510202405
53440DSUPPORT ASSY, HOOD
main53440-30210i¥1,280202405
53452HOLDER, HOOD STAY
main53452-10010i¥340202405
53454CLIP, HOOD SUPPORT ROD
main53454-12030i¥100202405
53460LIFTER ASSY, POP UP HOOD, RH
main53460-30180i202405
53470LIFTER ASSY, POP UP HOOD, LH
main53470-30160i202405
53497PAD, HOOD HINGE, NO.1
main53497-50020i¥140202405
T=1.0
53498PAD, HOOD HINGE, NO.2
main53497-50020i¥140202405
T=1.0
53510ASPRING, TENSION(FOR HOOD LOCK)
main90506-09055i¥90202405
WD=0.9,CW=21
53510DSPRING, TENSION(FOR HOOD LOCK)
main90506-12063i¥90202405
WD=1.2,CW=8.5
53510ESPRING, TENSION(FOR HOOD LOCK)
main90506-16077i¥120202405
WD=1.6,CW=12
53510GLOCK ASSY, HOOD, W/COURTESY LAMP SWITCH
main53510-30450i202405
53601LEVER SUB-ASSY, HOOD LOCK CONTROL
main53601-30100-C0i202405
BLACK,TRIM2#,4#
53630CABLE ASSY, HOOD LOCK CONTROL
main53630-30390i202405
53630BCLAMP(FOR HOOD LOCK CONTROL CABLE)
main90469-06005i¥80202405
9011906A15
main90119-06A15¥60
9017706004
main90177-06004¥60
9155180820
main91551-80820¥80

19 parts on this diagram · 1 diagram in section
