Toyota ALPHARD HEV/PHEVENGINE OIL PUMP

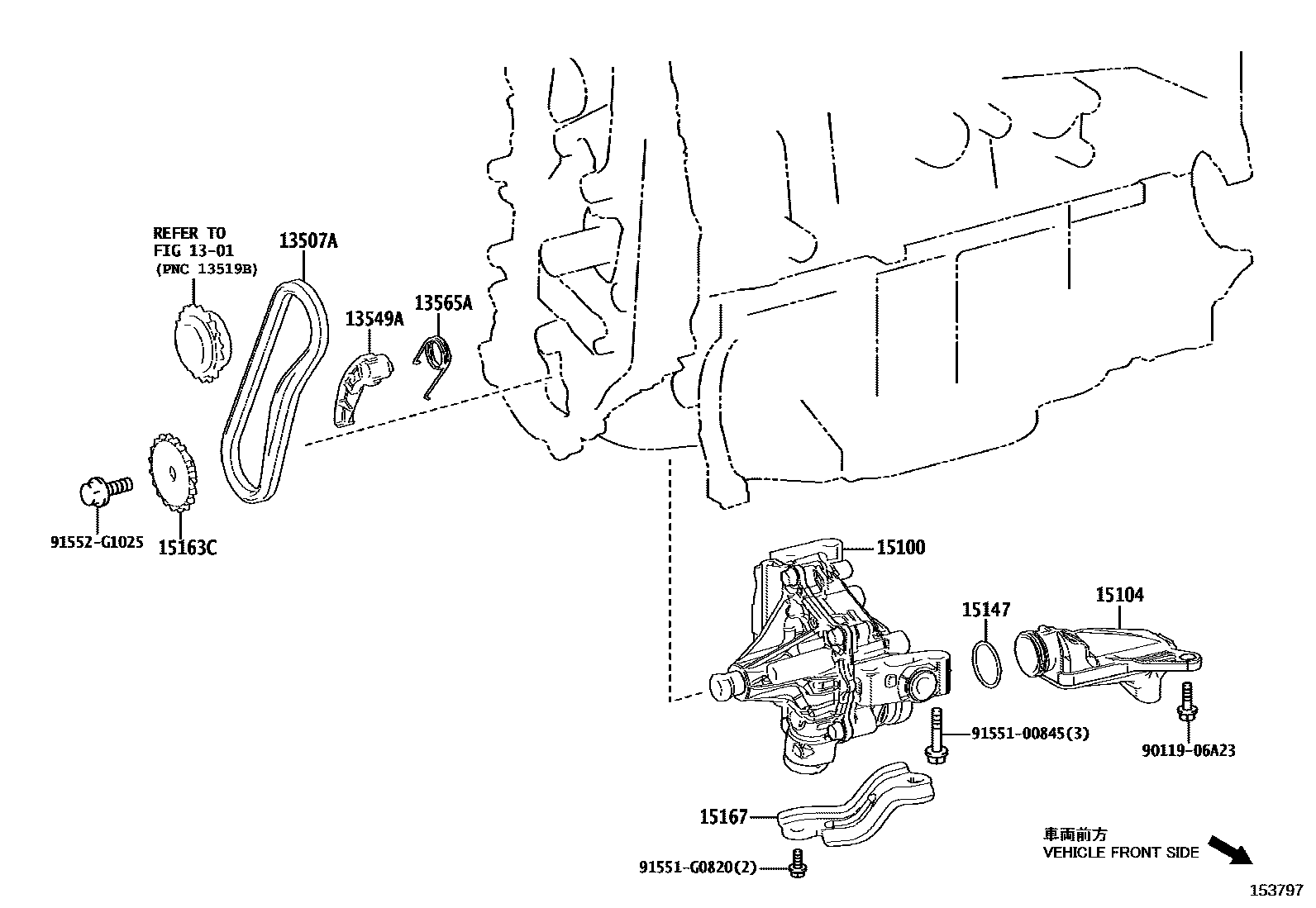

Parts diagram
1301
13507ACHAIN SUB-ASSY, OIL PUMP DRIVE
main13507-25010i¥4,310202405
13549APLATE, CHAIN TENSIONER
main13549-25020i¥550202405
13565ASPRING, CHAIN DAMPER
main13565-25010i¥220202405
15100PUMP ASSY, OIL
main15100-25032i¥12,600202405
15104STRAINER SUB-ASSY, OIL
main15104-25030i¥1,110202405
15147GASKET, OIL STRAINER
main15147-25010i¥340202405
15163CSPROCKET, OIL PUMP DRIVE SHAFT
main15163-25010i¥660202405
15167BRACKET, OIL PUMP
main15167-25011i¥740202405
9011906A23
main90119-06A23¥60
9155100845
main91551-00845¥100
91551G0820
main91551-G0820¥80
91552G1025
main91552-G1025¥170

13 parts on this diagram · 1 diagram in section
