Toyota ALLIONBRAKE BOOSTER & VACUUM TUBE

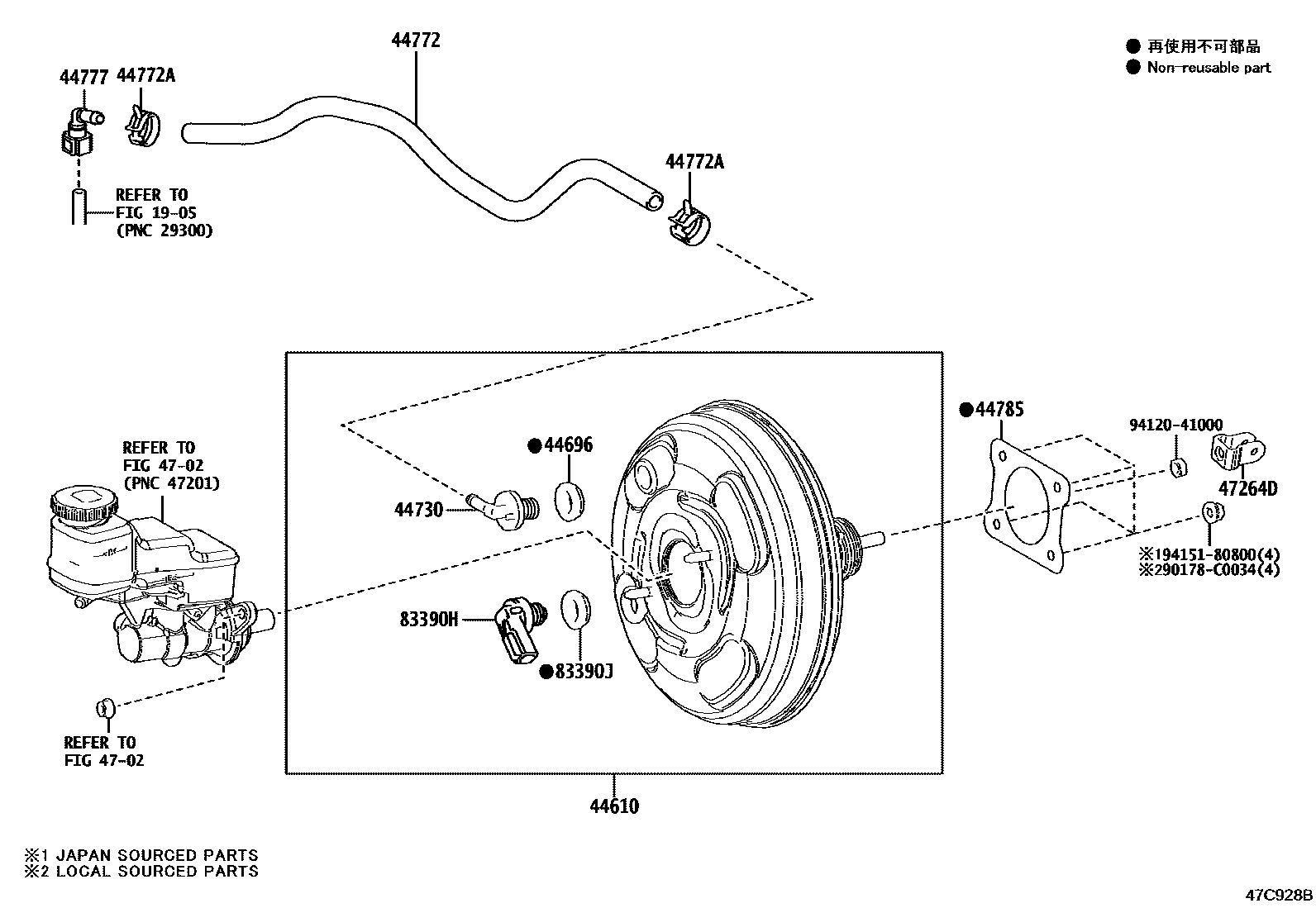

Parts diagram
1905
44610BOOSTER ASSY, BRAKE
main44610-02K20i202305
main44610-02K20i202104-202304
44696GROMMET, CHECK VALVE
main90016-AT003i¥120202208-202304
main90016-AT003i¥120202305
main90080-48071i202104-202208
44730VALVE ASSY, VACUUM CHECK(FOR BRAKE)
main44730-52010i¥1,300202305
main44730-52010i¥1,300202104-202304
44772HOSE, CHECK VALVE TO CONNECTOR TUBE
main44772-F4020i202104-202304
main44772-F4020i202305
44772ACLIP(FOR CHECK VALVE TO CONNECTOR TUBE)
main90466-C0034i202104-202304
(L)
main90466-C0034i202305
(L)
main90467-16014i¥230202104-202304
(J)
main90467-16014i¥230202305
(J)
44777CONNECTOR, VACUUM HOSE, NO.1
main44777-12010i¥390202104-202209
main44777-12010i¥390202209-202304
(J)
main44777-12010i¥390202305
(J)
main44777-F4010i202305
(L)
main44777-F4010i202209-202304
(L)
44785GASKET, BRAKE BOOSTER
main44785-02050i202104-202304
main44785-02050i202305
4702
47264DCLEVIS, BRAKE MASTER CYLINDER PUSH ROD
main47264-0P010i202305
main47264-0P010i202104-202304
83390HSWITCH ASSY, VACUUM WARNING
main83390-28120i¥3,780202104-202304
main83390-28120i¥3,780202305
83390JGROMMET, VACUUM WARNING SWITCH
main90016-AT003i¥120202208-202304
main90016-AT003i¥120202305
main90080-48071i202104-202208
90178C0034
9412041000
main94120-41000¥80
9415180800
main94151-80800¥80

15 parts on this diagram · 1 diagram in section
