OIL COOLER & TUBE (ATM)

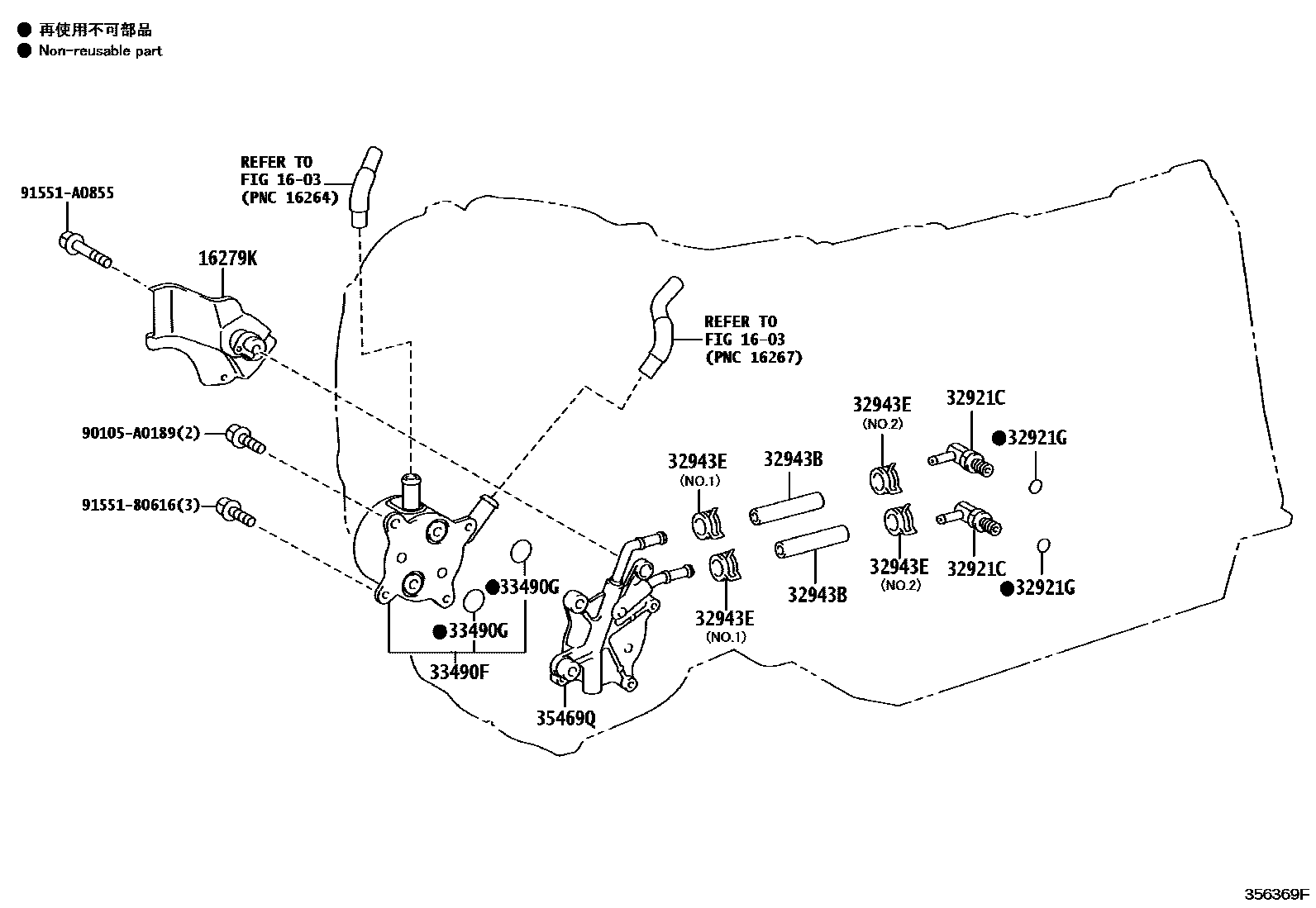

Parts diagram
1603
16279KPROTECTOR, HOSE HEAT
main16279-50040i¥4,730200711-200904
32921CUNION(FOR OIL COOLER TUBE)
main90407-14033i¥570200711-201208
sub90407-14034¥430
32921GRING, O(FOR OIL COOLER TUBE UNION)
main90301-11006i¥220200711-200804
main90301-11030i¥140200804-201208
32943HOSE, TRANSMISSION OIL COOLER, NO.1
main90466-16004¥180
main90466-16005¥180
main90467-A0012¥240
main32943-34020¥530
main90467-16022¥300
main32943-34030¥530
32943BHOSE, TRANSMISSION OIL COOLER
main32943-34030i¥530200711-200904
main32943-34040i200904-201208
32943ECLIP, NO.3(FOR OIL COOLER HOSE)
main90466-16004i¥180200904-201208
NO.1
main90466-A0014i201004-201208
NO.2
main90467-16022i¥300200711-200904
NO.1
main90467-16022i¥300200711-200904
TOWING PACKAGE-WITH,NO.2
main90467-A0012i¥240200711-200904
TOWING PACKAGE-WITH
main90467-A0012i¥240200711-201004
NO.2
main90467-A0012i¥240200711-200904
TOWING PACKAGE-WITH,NO.1
33490FCOOLER ASSY, TRANSMISSION OIL
main33490-34010i¥12,700200711-201709
main33490-34020i¥18,400200711-200904
sub33493-34020¥19,000
sub90301-20012¥170
main33493-34030i¥13,100200904-201208
33490GRING, O (FOR TRANSMISSION OIL COOLER)
main90301-19020i¥170200711-201709
main90301-20012i¥170200904-201208
35469QSPACER (FOR TRANSMISSION OIL COOLER)
main35469-34010i¥14,800200711-201709
main35469-34020i¥16,800200711-200904
main35469-34040i¥3,880200904-201208
90105A0189
9155180616
main91551-80616¥60
91551A0855
main91551-A0855¥170

13 parts on this diagram · 6 diagrams in section
