REAR DOOR LOCK & HANDLE

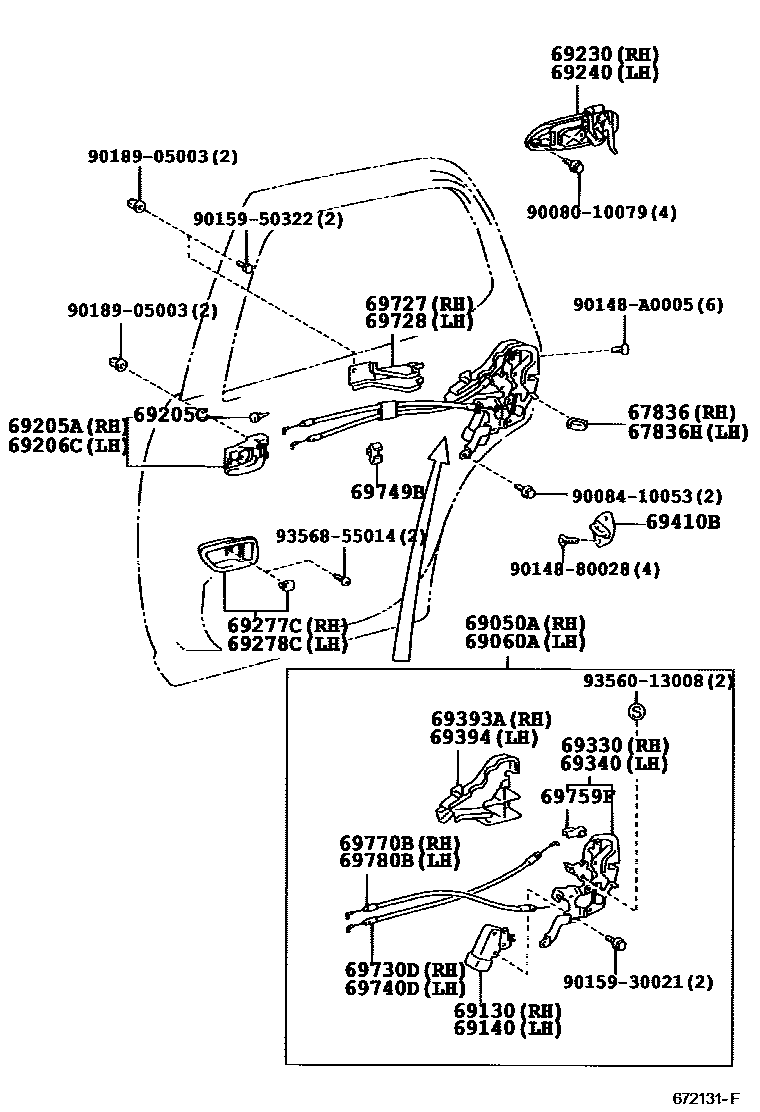

Parts diagram
67836COVER, REAR DOOR LOCK CHILD PROTECTION, RH
main67836-12040i200009-200408
67836HCOVER, REAR DOOR LOCK CHILD PROTECTION, LH
main67836-12040i200009-200408
69050ALOCK ASSY, REAR DOOR W/MOTOR, RH
main69050-0C010i200009-200408
69060ALOCK ASSY, REAR DOOR W/MOTOR, LH
main69060-0C010i200009-200408
69130ACTUATOR ASSY, REAR DOOR LOCK, RH
main69130-AC010i200009-200408
69140ACTUATOR ASSY, REAR DOOR LOCK, LH
main69140-AC010i200009-200408
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-0C030-B0i200009-200408
MD.CHARCOAL,TRIM1#
main69205-0C030-E0i200009-200408
MD.OAK,TRIM4#
main69205-0C030-E1i200408
FAWN,TRIM42,43
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90080-54005i200009-200408
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-0C030-B0i200009-200408
MD.CHARCOAL,TRIM1#
main69206-0C030-E0i200009-200408
MD.OAK,TRIM4#
main69206-0C030-E1i200408
FAWN,TRIM42,43
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69230-34020-A0i200009-200408
WHITE,056
main69230-34020-A1i200408
WHITE PEARL CS.,071
main69230-34020-A2i200701
SUPER WHITE 2,040
main69230-34020-B0i200009-200209
GRAY M.M.OP.,1C7
main69230-34020-B1i200009-200408
SILVER ME.,1D6
main69230-34020-B2i200209-200408
GRAY M.M.,1E3
main69230-34020-C0i200009-200408
BLACK,202
main69230-34020-D0i200009-200209
RED MM,3K4
main69230-34020-D1i200209-200408
DK. RED M.M.,3Q3
main69230-34020-E0i200009-200408
BEIGE M. M.,4Q2
main69230-34020-E1i200009-200108
BROWN M.M.,4Q7
main69230-34020-G0i200009-200408
DK.GREEN MC.,6Q7
main69230-34020-G1i200408
DK.GREEN M.M.,6T8
main69230-34020-J0i200009-200408
BLUE M.M.,8P9
main69230-34020-J3i200408
DK.BLUE MM,8J7
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69240-34020-A0i200009-200408
WHITE,056
main69240-34020-A1i200408
WHITE PEARL CS.,071
main69240-34020-A2i200512
SUPER WHITE 2,040
main69240-34020-B0i200009-200209
GRAY M.M.OP.,1C7
main69240-34020-B1i200009-200408
SILVER ME.,1D6
main69240-34020-B2i200209-200408
GRAY M.M.,1E3
main69240-34020-C0i200009-200408
BLACK,202
main69240-34020-D0i200009-200209
RED MM,3K4
main69240-34020-D1i200209-200408
DK. RED M.M.,3Q3
main69240-34020-E0i200009-200408
BEIGE M. M.,4Q2
main69240-34020-E1i200009-200108
BROWN M.M.,4Q7
main69240-34020-G0i200009-200408
DK.GREEN MC.,6Q7
main69240-34020-G1i200408
DK.GREEN M.M.,6T8
main69240-34020-J0i200009-200408
BLUE M.M.,8P9
main69240-34020-J3i200408
DK.BLUE MM,8J7
69277CBEZEL, REAR DOOR INSIDE HANDLE, RH
main69277-AC010-B1i200009-200408
MD.CHARCOAL,TRIM1#
main69277-AC010-E0i200408
FAWN,TRIM42,43
main69277-AC010-E1i200009-200408
MD.OAK,TRIM4#
69278CBEZEL, REAR DOOR INSIDE HANDLE, LH
main69278-AC010-B1i200009-200408
MD.CHARCOAL,TRIM1#
main69278-AC010-E0i200408
FAWN,TRIM42,43
main69278-AC010-E1i200009-200408
MD.OAK,TRIM4#
69330LOCK ASSY, REAR DOOR, RH
main69305-0C010i200009-200408
69340LOCK ASSY, REAR DOOR, LH
main69306-0C010i200009-200408
69393ACOVER, REAR DOOR LOCK, OUTER RH
main69393-0C010i200009-200408
69394COVER, REAR DOOR LOCK, OUTER LH
main69394-0C010i200009-200408
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-0C020i200009-200408
69727PROTECTOR, REAR DOOR INSIDE LOCKING LINK, RH
main69727-0C010i200009-200408
69728PROTECTOR, REAR DOOR INSIDE LOCKING LINK, LH
main69728-0C010i200009-200408
69730DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL, RH
main69730-0C010i200009-200408
69740DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL LH
main69740-0C010i200009-200408
69749BCLAMP, REAR DOOR LOCK LINK
main69749-32040i200009-200408
69759FSNAP, REAR DOOR LOCK CONTROL LINK
main69759-24080i200009-200408
LH
main69759-24090i200009-200408
RH
69770BCABLE ASSY, REAR DOOR INSIDE LOCKING, RH
main69770-0C020i200009-200408
69780BCABLE ASSY, REAR DOOR INSIDE LOCKING, LH
main69780-0C020i200009-200408
9008010079
9008410053
9014880028
90148A0005
9015930021
9015950322
9018905003
9356013008
9356855014

35 parts on this diagram · 1 diagram in section
