REAR DISC BRAKE CALIPER & DUST COVER

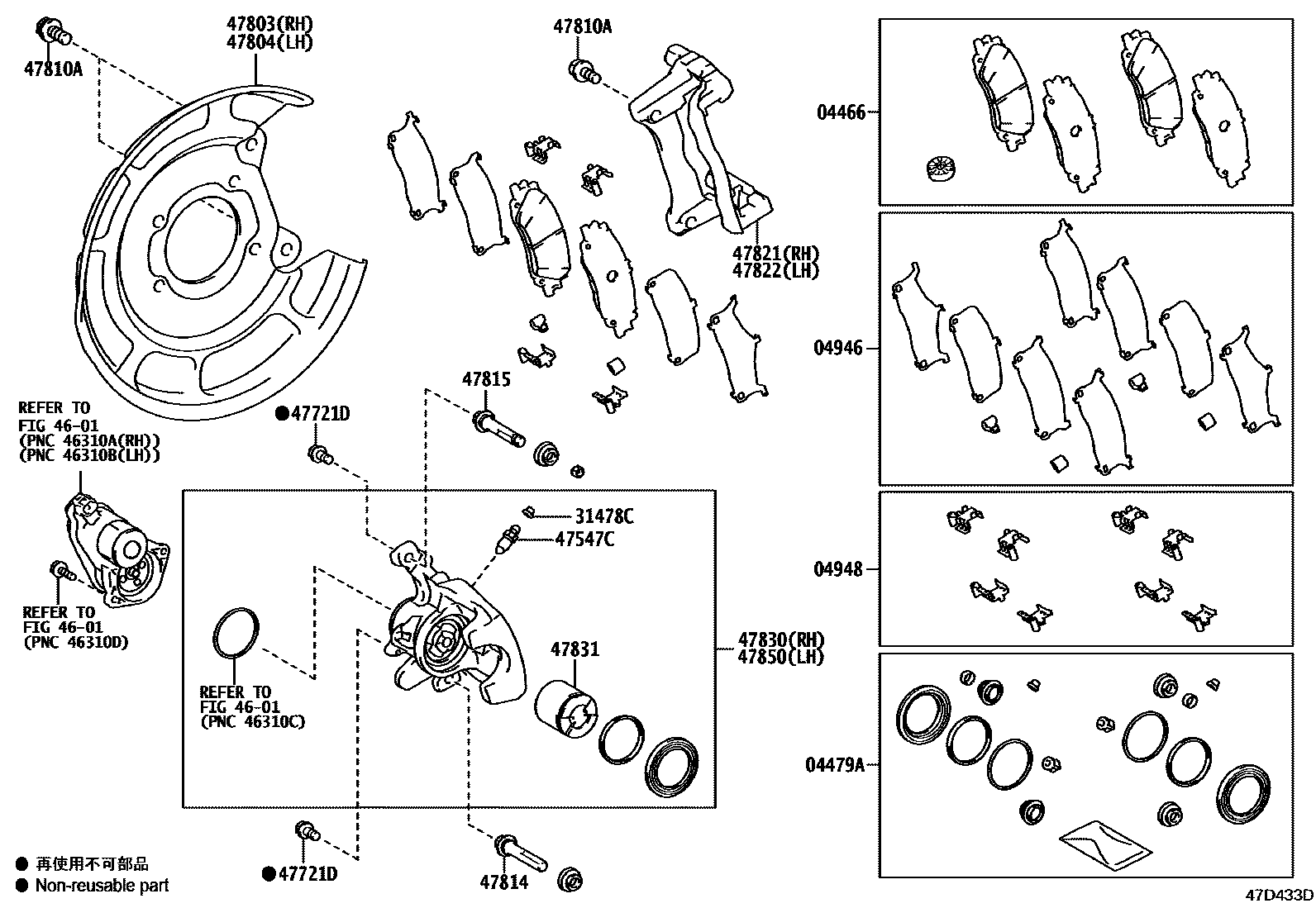

Parts diagram
04466PAD KIT, DISC BRAKE, REAR
main04466-60190i¥8,000202111-202210
MARK ADVICS VC107
sub04466-60191¥8,000
main04466-60191i¥8,000202210-202408
MARK ADVICS VC107
04479ACYLINDER KIT, DISC BRAKE, REAR
main04479-02500i202111-202408
04946SHIM KIT, ANTI SQUEAL(FOR REAR DISC BRAKE)
main04946-02210i202111-202408
04948FITTING KIT, DISC BRAKE, REAR
main04948-02200i202111-202408
31478CCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main31478-30010i¥160202111-202408
4601
47547CPLUG, BLEEDER(FOR REAR DISC BRAKE)
main90016-AJ005i202111-202408
47721DBOLT(FOR REAR DISC BRAKE CYLINDER MOUTING)
main90016-AA616i202111-202408
47803COVER SUB-ASSY, DISC BRAKE DUST, REAR RH
main47803-60010i¥16,600202111-202202
sub47803-60011¥17,500
main47803-60011i¥17,500202203-202212
sub47803-60012¥15,900
main47803-60012i¥15,900202301-202408
47804COVER SUB-ASSY, DISC BRAKE DUST, REAR LH
main47804-60010i¥16,600202111-202202
sub47804-60011¥17,500
main47804-60011i¥17,500202203-202212
sub47804-60012¥15,900
main47804-60012i¥15,900202301-202408
47810ABOLT, HEXAGON(FOR REAR CALIPER)
main90119-A0282i¥240202111-202408
47814PIN, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
main47814-0C040i202111-202408
47815PIN, REAR CYLINDER SLIDE, NO.2(FOR REAR DISC BRAKE)
main47815-0C040i202111-202408
47821MOUNTING, REAR DISC BRAKE CYLINDER, RH
main47821-0C040i202111-202408
47822MOUNTING, REAR DISC BRAKE CYLINDER, LH
main47822-0C040i202111-202408
47830CYLINDER ASSY, DISC BRAKE, REAR RH
main47830-0C040i202111-202408
47831PISTON, REAR DISC BRAKE
main47831-0C040i202111-202408
47850CYLINDER ASSY, DISC BRAKE, REAR LH
main47850-0C040i202111-202408

18 parts on this diagram · 1 diagram in section
