HEATING & AIR CONDITIONING - COOLER PIPING

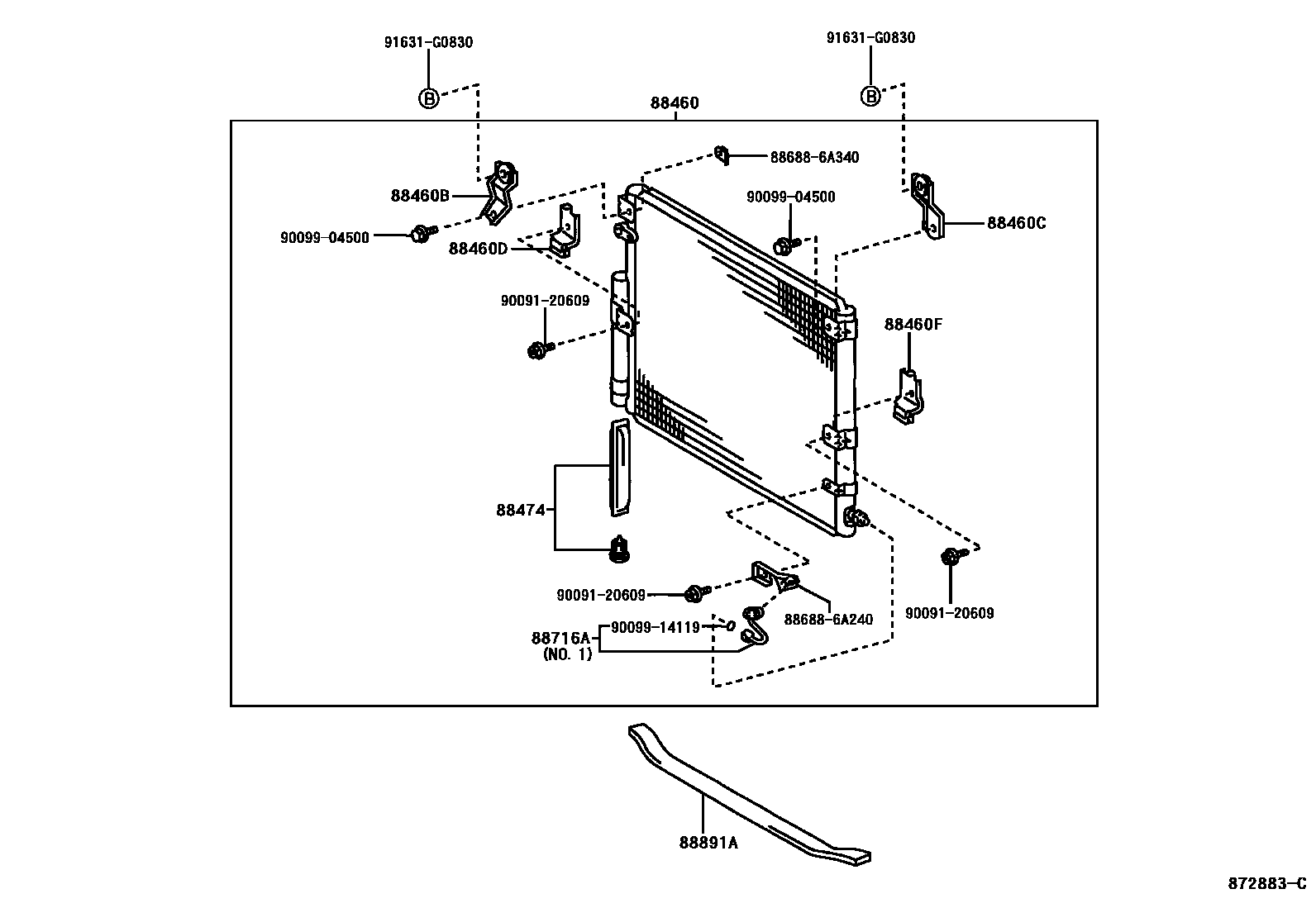

Parts diagram
88460CONDENSER ASSY, COOLER
main88460-60260i199801-199810
W(SINGLE AIR CONDITIONER)
main88460-60261i199810-200208
W(SINGLE AIR CONDITIONER)
main88460-60270i199801-199810
W(DUAL AIR CONDITIONER)
main88460-60271i199810-200208
W(DUAL AIR CONDITIONER)
main88460-60903i200208-200505
88460BBRACKET, COOLER CONDENSER, NO.1
main88688-60770i199801-199810
main88688-6A420i199810-200505
88460CBRACKET, COOLER CONDENSER, NO.2
main88688-60780i199801-200208
W(SINGLE AIR CONDITIONER)
main88688-60850i199801-199810
W(DUAL AIR CONDITIONER)
main88688-60851i199810-200208
W(DUAL AIR CONDITIONER)
main88688-60851i200208-200505
88460DBRACKET, COOLER CONDENSER, NO.3
main88688-60790i199801-200505
88460FBRACKET, COOLER CONDENSER, NO.4
main88688-60800i199801-200208
W(SINGLE AIR CONDITIONER)
main88688-6A190i199801-200208
W(DUAL AIR CONDITIONER)
main88688-6A190i200208-200505
88474DRYER, COOLER
main88474-17010i200208-200505
main88474-22010i199801-199909
W(DUAL AIR CONDITIONER)
main88474-47010i199909-200208
main88474-47010i199801-199909
W(SINGLE AIR CONDITIONER)
88716APIPE, COOLER REFRIGERANT LIQUID, A
main88716-6A850i199801-200208
W(SINGLE AIR CONDITIONER),NO.1
main88726-60420i199801-199809
W(SINGLE AIR CONDITIONER),NO.2
main88726-60421i199809-200208
W(SINGLE AIR CONDITIONER),NO.2
main88726-60460i199801-199809
W(DUAL AIR CONDITIONER)
main88726-60461i199809-199810
W(DUAL AIR CONDITIONER)
main88726-60462i200208-200505
main88726-60462i199810-200208
W(DUAL AIR CONDITIONER)
88891APACKING A (FOR COOLER)
main88578-60100i199801-200505
886886A240BRACKET, COOLER DIAPHRAGM
886886A340BRACKET, COOLER DIAPHRAGM
9009120609
9009904500
9009914119
91631G0830

14 parts on this diagram · 11 diagrams in section
