WINDSHIELD WIPER

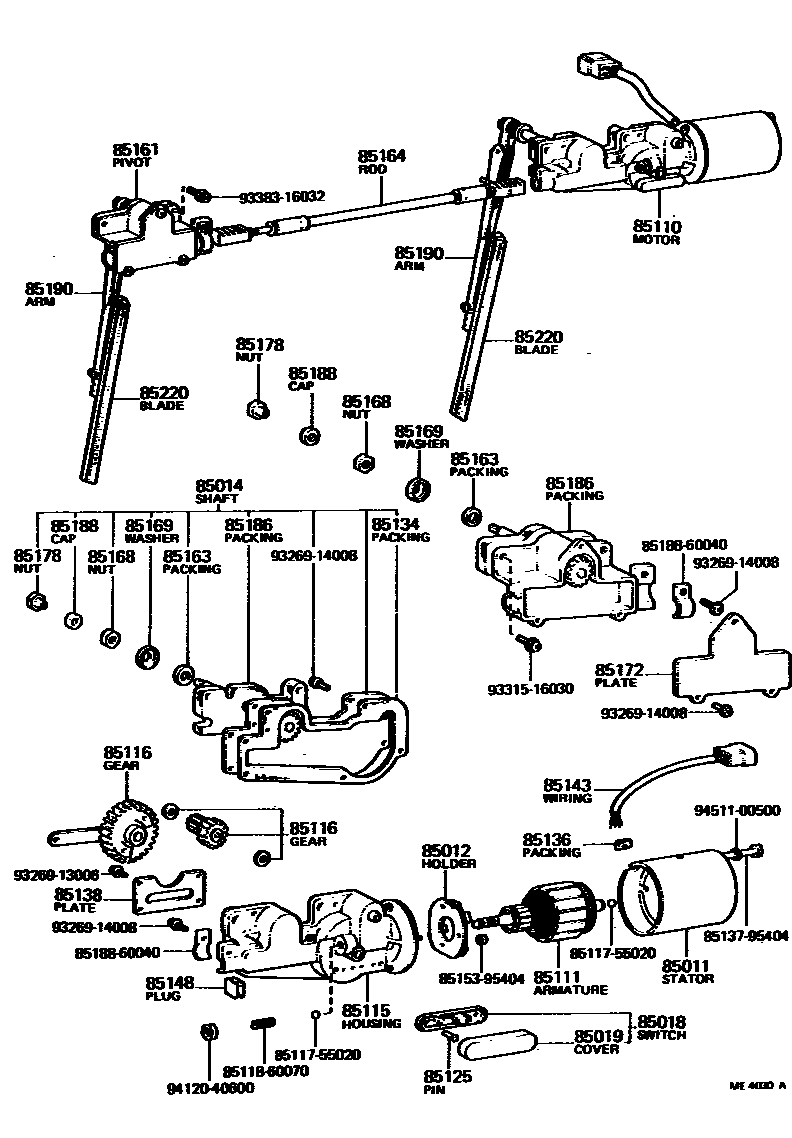

Parts diagram
85011STATOR SUB-ASSY, WINDSHIELD WIPER MOTOR
main85011-60050i196903-197109
main85011-60070i196903-197501
85012HOLDER SUB-ASSY, WINDSHIELD WIPER MOTOR BRUSH
main85012-60050i196903-197109
main85012-95404i196903-197501
85014SHAFT SUB-ASSY, WINDSHIELD WIPER DRIVE
main85014-60080i196903-197501
85018SWITCH SUB-ASSY, WINDSHIELD WIPER AUTO STOP
main85013-60050i196903-197109
main85013-60070i196903-197501
85019COVER, WINDSHIELD WIPER MOTOR AUTO STOP SWITCH
main85146-55020i196903-197109
main85146-60070i196903-197501
85110MOTOR ASSY, WINDSHIELD WIPER
main85110-60060i196903-197109
main85110-60080i196903-197501
main85110-90351i197109-197709
main85110-90353i197709-198007
main85110-90354i197709-198007
ARCTIC
85111ARMATURE, WINDSHIELD WIPER MOTOR
main85111-60050i196903-197109
main85111-60070i196903-197501
85115HOUSING, WINDSHIELD WIPER MOTOR GEAR
main85115-60051i196903-197109
main85115-60080i196903-197501
85116GEAR, WINDSHIELD WIPER MOTOR
main85116-60060i196903-197109
main85116-60070i196903-197501
N=11 & 25
main85127-60080i196903-197501
N=50
85125PIN, WINDSHIELD WIPER MOTOR AUTO STOP SWITCH
main85125-55021i196903-197109
main85125-60070i196903-197501
85134GASKET, WINDSHIELD WIPER MOTOR GEAR HOUSING COVER
main85134-55021i196903-197109
main85134-60070i196903-197501
85136PACKING, WINDSHIELD WIPER MOTOR WIRE
main85136-95404i196903-197501
85138PLATE, WINDSHIELD WIPER MOTOR GEAR
main85138-60070i196903-197501
85143WIRING, WINDSHIELD WIPER MOTOR LEAD
main85143-60050i196903-197109
main85143-60080i196903-197501
85148PLUG, WINDSHIELD WIPER MOTOR GEAR CASE HOLE
main85156-60070i196903-197501
85161PIVOT, WINDSHIELD WIPER LINK, NO.1
main85161-60020i196903-197109
main85161-60050i196903-197501
85163PACKING, WINDSHIELD WIPER PIVOT
main85185-25040i196903-198007
main85185-60020i196903-197109
85164ROD, WINDSHIELD WIPER LINK, NO.1
main85164-60020i196903-197109
main85164-60050i196903-197501
85168NUT, WINDSHIELD WIPER LINK PIVOT
main85168-55010i197501-198007
main85168-60040i196903-197501
main85168-90300i197709-197805
main85168-90300i197805-197901
ARCTIC
85169WASHER, WINDSHIELD WIPER LINK PIVOT, NO.1
main85169-55010i197501-197607
main85169-60040i196903-197501
main85169-90300i197805-197901
ARCTIC
main85169-90300i197709-197805
main90209-12002i197607-198007
85172PLATE, WINDSHIELD WIPER LINK PIVOT HOUSING END
main85172-60040i196903-197501
85178NUT (FOR FRONT WIPER ARM SETTING)
main85182-60040i196903-197501
main90176-06016i197309-197709
main90179-06158i197709-198007
BLACK
85186PACKING, WINDSHIELD WIPER LINK PIVOT, B
main85159-60070i196903-197501
MOTOR SIDE
main85185-60040i196903-197501
PIVOT SIDE
85188CAP, WINDSHIELD WIPER PIVOT, NO.1
main85118-90352i197309-198007
main85135-55010i197501-197805
main85135-55010i197805-197901
ARCTIC
main85135-90300i197805-198007
main85177-60040i196903-197501
85190ARM ASSY, WINDSHIELD WIPER
main85190-60050i196903-197309
main85190-60061i196903-197209
main85190-90301i197209-197501
main85190-90303i197501-197709
main85190-90304i197709-197802
BLACK
main85190-90305i197802-198007
BLACK
main85190-90351i197309-197709
main85190-90352i197709-197901
BLACK
main85190-90353i197901-198007
BLACK
85220BLADE ASSY, WINDSHIELD WIPER
main85220-26010i196903-197709
main85220-60030i196903-197209
main85220-90300i197209-197501
main85220-90304i197709-198007
main85220-90350i197709-198007
main85220-95402i197501-197709
8511755020
8511860070
8513795404
8515395404MOTOR, FULL AREA WIPER
8518860040CAP, WINDSHIELD WIPER PIVOT, NO.1
9326913006
9326914008
9331516030
9338316032
9412040600
9451100500

37 parts on this diagram · 6 diagrams in section
