VENTILATION HOSE

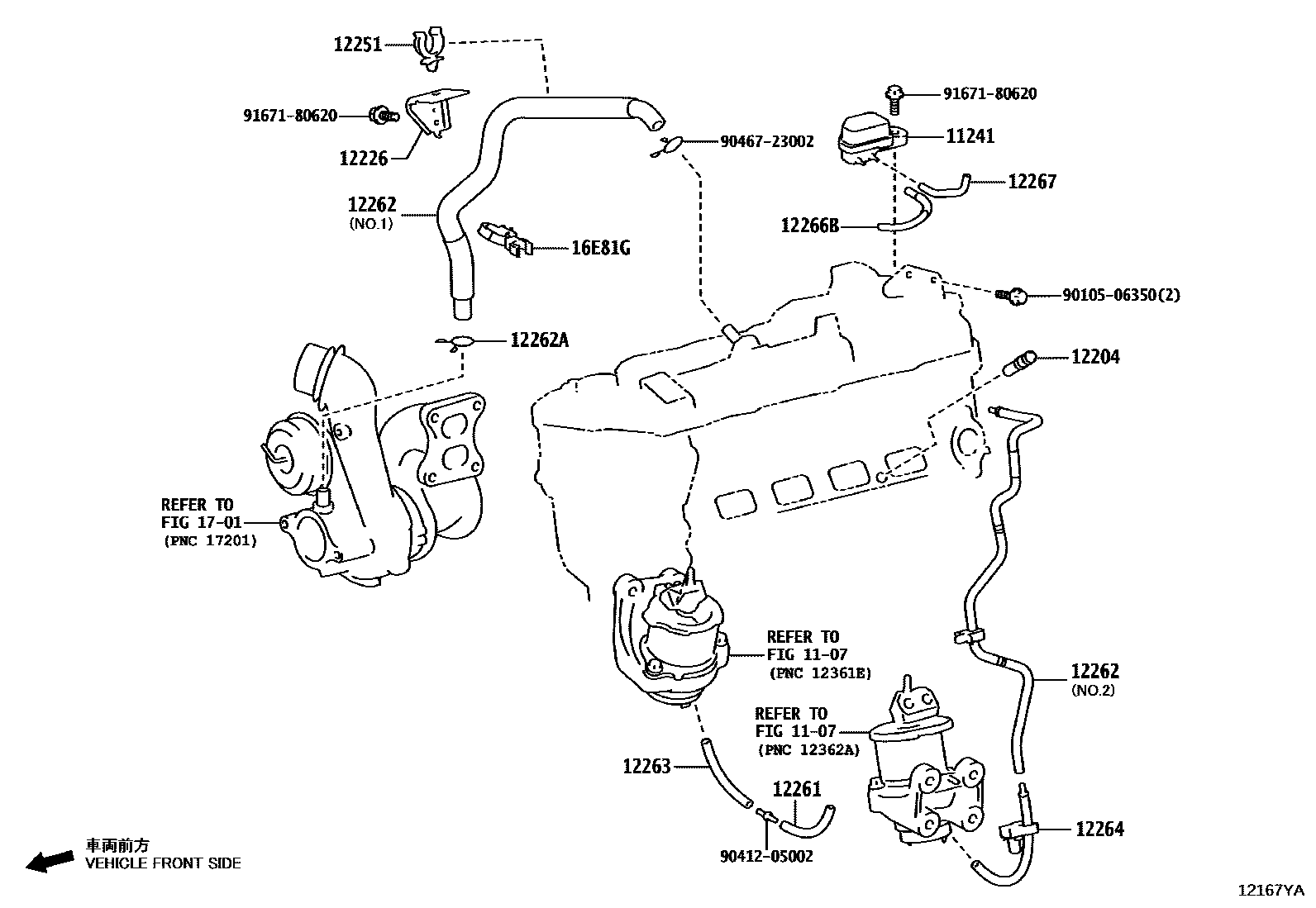

Parts diagram
1107
11241CHAMBER, PCV PRESSURE SENSOR
main11241-25010i202402
12204VALVE SUB-ASSY, VENTILATION
main12204-25030i202402
12226BRACKET, VENTILATION HOSE
main12226-25020i202402
12251CLAMP, VENTILATION TUBE
main12251-25010i202402
12261HOSE, VENTILATION
main12261-25080i202402
12262HOSE, VENTILATION, NO.2
main12262-25140i202402
NO.1:REFER ILLUST.
main12262-25170i202402
NO.2:REFER ILLUST.
12262ACLIP(FOR VENTILATION HOSE NO.2)
main90467-21004i202402
12263HOSE, VENTILATION, NO.3
main12261-25070i202402
12264HOSE, VENTILATION, NO.4
main12262-25200i202402
12266BHOSE, VENTILATION PRESSURE SENSOR, NO.1
main12266-25030i202402
12267HOSE, VENTILATION PRESSURE SENSOR, NO.2
main12267-25010i202402
16E81GCLAMP, HOSE
main16581-35010i202402
1701
9010506350
9041205002
9046723002
9167180620

18 parts on this diagram · 1 diagram in section
