EPC Data

REAR DRUM BRAKE WHEEL CYLINDER & BACKING PLATE

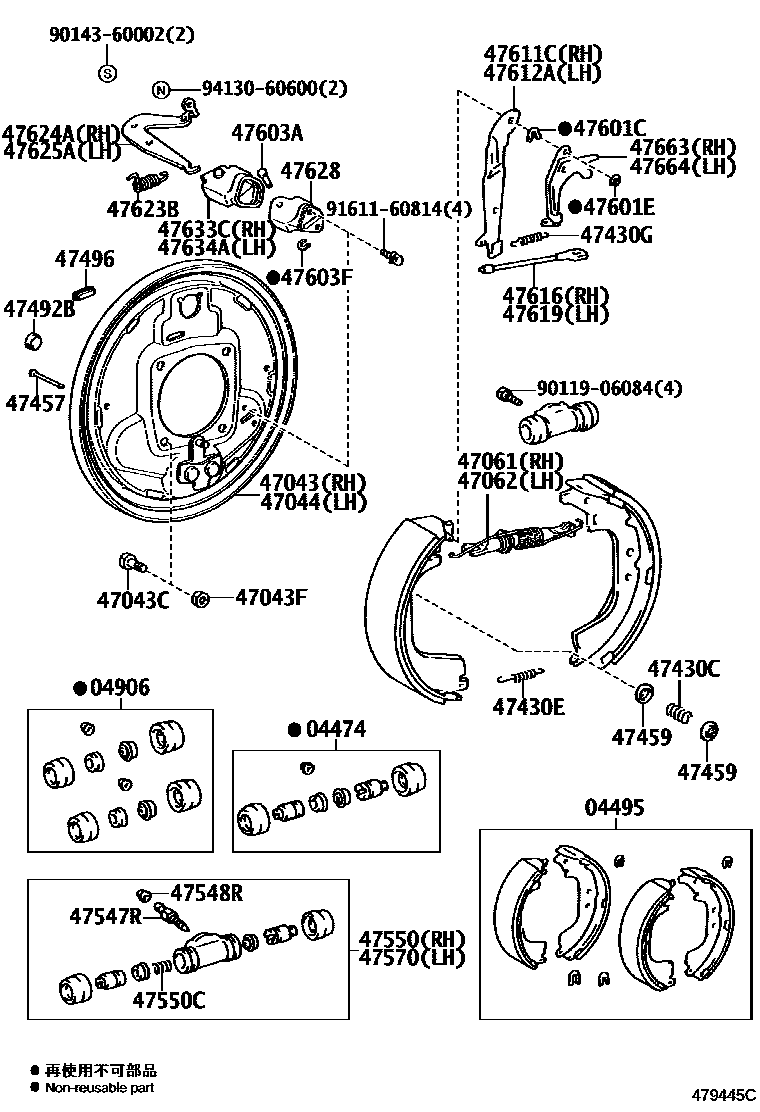

Parts diagram
04474CYLINDER KIT, REAR WHEEL
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main00000-00000i200701-201608
NOT APPLICABLE
main04474-35100i200701-202508
main04474-35100i202309
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH(ACTIVE ELECTRIC TYPE)
main04474-35100i202309
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH
main04474-35100i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
04495SHOE KIT, REAR BRAKE
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main04495-60070i200701-202309
MARK NBK LN508
main04495-60070i200701-201208
MARK NBK LN508,REAR WHEEL BRAKE-DRUM 295LT
main04495-60080i201701-202508
MARK NBK LN508
main04495-60080i201709-202309
MARK NBK LN508,ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)
main04495-60080i201709-202309
MARK NBK LN508,ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT WET)
main04495-60080i202309
MARK NBK LN508,ABS (ANTI-LOCK BRAKE SYSTEM)-WITH
main04495-60080i202309
MARK NBK LN508,ABS (ANTI-LOCK BRAKE SYSTEM)-WITH(ACTIVE ELECTRIC TYPE)
04906CUP KIT, REAR WHEEL CYLINDER
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main00000-00000i200701-201608
NOT APPLICABLE
main04906-35130i200701-202508
main04906-35130i202309
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH(ACTIVE ELECTRIC TYPE)
main04906-35130i202309
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH
main04906-35130i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
47043PLATE SUB-ASSY, BRAKE BACKING, REAR RH
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main47043-60130i200701-202309
main47043-60130i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
main47043-60310i202309
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH
main47043-60310i202309
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH(ACTIVE ELECTRIC TYPE)
main47043-60310i201701-202508
main47043-60310i201709-202309
ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)
main47043-60310i201709-202309
ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT WET)
47043CBOLT(FOR BACKING PLATE TO REAR AXLE HOUSING SETTING)
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main90101-12175i200701-202508
*12-1.25PX33-21
main90101-12175i200701-201208
*12-1.25PX33-21,REAR WHEEL BRAKE-DRUM 295LT
47043FNUT(FOR BACKING PLATE TO REAR AXLE HOUSING SETTING)
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main90179-12119i200701-202508
main90179-12119i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
47044PLATE SUB-ASSY, BRAKE BACKING, REAR LH
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main47044-60080i200701-202309
main47044-60080i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
main47044-60290i201701-202508
main47044-60290i201709-202309
ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT WET)
main47044-60290i201709-202309
ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)
main47044-60290i202309
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH
main47044-60290i202309
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH(ACTIVE ELECTRIC TYPE)
47061STRUT SET, PARKING BRAKE SHOE, RH
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main00000-00000i200701-201608
NOT APPLICABLE
main47061-60030i200701-202309
main47061-60030i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
main47061-60310i201709-202309
ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)
main47061-60310i201709-202309
ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT WET)
main47061-60310i201701-202508
main47061-60310i202309
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH
main47061-60310i202309
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH(ACTIVE ELECTRIC TYPE)
47062STRUT SET, PARKING BRAKE SHOE, LH
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main00000-00000i200701-201608
NOT APPLICABLE
main47062-60020i200701-202309
main47062-60020i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
main47062-60290i201709-202309
ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT WET)
main47062-60290i201701-202508
main47062-60290i201709-202309
ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)
main47062-60290i202309
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH
main47062-60290i202309
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH(ACTIVE ELECTRIC TYPE)
47430CSPRING(FOR REAR BRAKE SHOE HOLD DOWN)
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main90501-20012i200701-202508
main90501-20012i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
47430ESPRING, TENSION(FOR REAR BRAKE SHOE RETURN)
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main90506-18031i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
main90506-18031i200701-202508
47430GSPRING, TENSION(FOR REAR BRAKE AUTOMATIC ADJUST LEVER)
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main00000-00000i200701-201608
NOT APPLICABLE
main90506-12031i200701-202309
main90506-12031i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
main90506-14081i201709-202309
ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)
main90506-14081i201709-202309
ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT WET)
main90506-14081i201701-202508
main90506-14081i202309
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH
main90506-14081i202309
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH(ACTIVE ELECTRIC TYPE)
47457PIN, SHOE HOLD DOWN SPRING(FOR REAR BRAKE)
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main47447-60010i200701-202508
main47447-60010i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
47459CUP, SHOE HOLD DOWN SPRING(FOR REAR BRAKE)
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main47449-30020i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
main47449-30020i200701-202508
47492BPLUG, SHOE INSPECTION(FOR REAR BRAKE)
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main47492-28010i200701-202508
main47492-28010i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
47496PLUG, HOLE(FOR REAR BRAKE)
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main47491-20011i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
main47491-20011i200701-202508
47547RPLUG, BLEEDER(FOR DRUM BRAKE, REAR)
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main00000-00000i200701-201608
NOT APPLICABLE
main47547-60020i202309
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH(ACTIVE ELECTRIC TYPE)
main47547-60020i200701-202508
main47547-60020i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
main47547-60020i201709-202309
ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)
main47547-60020i201709-202309
ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT WET)
main47547-60020i202309
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH
47548RCAP, BLEEDER PLUG(FOR DRUM BRAKE, REAR)
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main31478-30010i200701-202508
main31478-30010i201709-202309
ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)
main31478-30010i201709-202309
ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT WET)
main31478-30010i202309
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH
main31478-30010i202309
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH(ACTIVE ELECTRIC TYPE)
main31478-30010i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
47550CYLINDER ASSY, REAR WHEEL BRAKE(FOR RH, FRONT OR UPPER)
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main47550-60120i200701-201709
main47550-60120i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
main47550-60160i201701-202508
47550CSPRING, COMPRESSION(FOR REAR WHEEL BRAKE CYLINDER)
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main00000-00000i200701-201608
NOT APPLICABLE
main90029-60009i201709-202309
ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)
main90029-60009i200701-202508
main90029-60009i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
main90029-60009i201709-202309
ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT WET)
main90029-60009i202309
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH
main90029-60009i202309
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH(ACTIVE ELECTRIC TYPE)
47570CYLINDER ASSY, REAR WHEEL BRAKE(FOR LH, FRONT OR UPPER)
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main47550-60120i200701-201709
main47550-60120i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
main47550-60160i201701-202508
47601CWASHER, C(FOR REAR BRAKE)
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main90213-07010i200701-202508
T=1.6
main90213-07010i200701-201208
T=1.6,REAR WHEEL BRAKE-DRUM 295LT
47601ERING, E(FOR REAR BRAKE)
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main00000-00000i200701-201608
NOT APPLICABLE
main96160-00500i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
main96160-00500i200701-202309
47603APIN, W/HOLE(FOR REAR BRAKE)
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main90249-08068i200701-202508
main90249-08068i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
47603FWASHER, TYPE C(FOR PARKING BRAKE BELL CRANK)
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main90213-06013i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
main90213-06013i200701-202508
47611CLEVER, PARKING BRAKE SHOE, RH
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main47611-35040i200701-202508
main47611-35040i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
47612ALEVER, PARKING BRAKE SHOE, LH
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main47612-35040i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
main47612-35040i200701-202508
47616WIRE, PARKING BRAKE, RH
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main00000-00000i200701-201608
NOT APPLICABLE
main47616-35030i200701-202508
main47616-35030i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
47619WIRE, PARKING BRAKE, LH
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main00000-00000i200701-201608
NOT APPLICABLE
main47616-35030i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
main47616-35030i200701-202508
47623BSPRING, TENSION(FOR PARKING BRAKE BELL CRANK RETURN)
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main90506-20033i200701-202508
main90506-20033i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
47624ACRANK, PARKING BRAKE BELL, RH
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main47624-60010i200701-202508
main47624-60010i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
47625ACRANK, PARKING BRAKE BELL, LH
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main00000-00000i200701-201608
NOT APPLICABLE
main47625-60010i200701-202508
main47625-60010i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
47628BRACKET, REAR BRAKE BELLCRANK
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main47628-35020i200701-202508
main47628-35020i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
47633CBOOT, REAR BRAKE BELLCRANK, RH
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main00000-00000i200701-201608
NOT APPLICABLE
main47633-35020i200701-202508
main47633-35020i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
47634ABOOT, REAR BRAKE BELLCRANK, LH
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main47633-35020i200701-202508
main47633-35020i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
47663LEVER, AUTOMATIC ADJUST, RH(FOR REAR BRAKE)
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main47643-35040i202309
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH(ACTIVE ELECTRIC TYPE)
main47643-35040i201701-202508
main47643-35040i201709-202309
ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)
main47643-35040i201709-202309
ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT WET)
main47643-35040i202309
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH
main47643-60010i200701-202309
main47643-60010i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
47664LEVER, AUTOMATIC ADJUST, LH(FOR REAR BRAKE)
main00000-00000i200701-201608
NOT APPLICABLE
main00000-00000i200701-201608
REAR WHEEL BRAKE-DISC FS14 18V,NOT APPLICABLE
main47644-35040i202309
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH
main47644-35040i202309
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH(ACTIVE ELECTRIC TYPE)
main47644-35040i201701-202508
main47644-35040i201709-202309
ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)
main47644-35040i201709-202309
ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT WET)
main47644-60010i200701-202309
main47644-60010i200701-201208
REAR WHEEL BRAKE-DRUM 295LT
9011906084
9014360002
9161160814
9413060600

41 parts on this diagram · 1 diagram in section

REAR DRUM BRAKE WHEEL CYLINDER & BACKING PLATE — Toyota Parts Diagram with OEM Numbers & Prices | EPC Data
