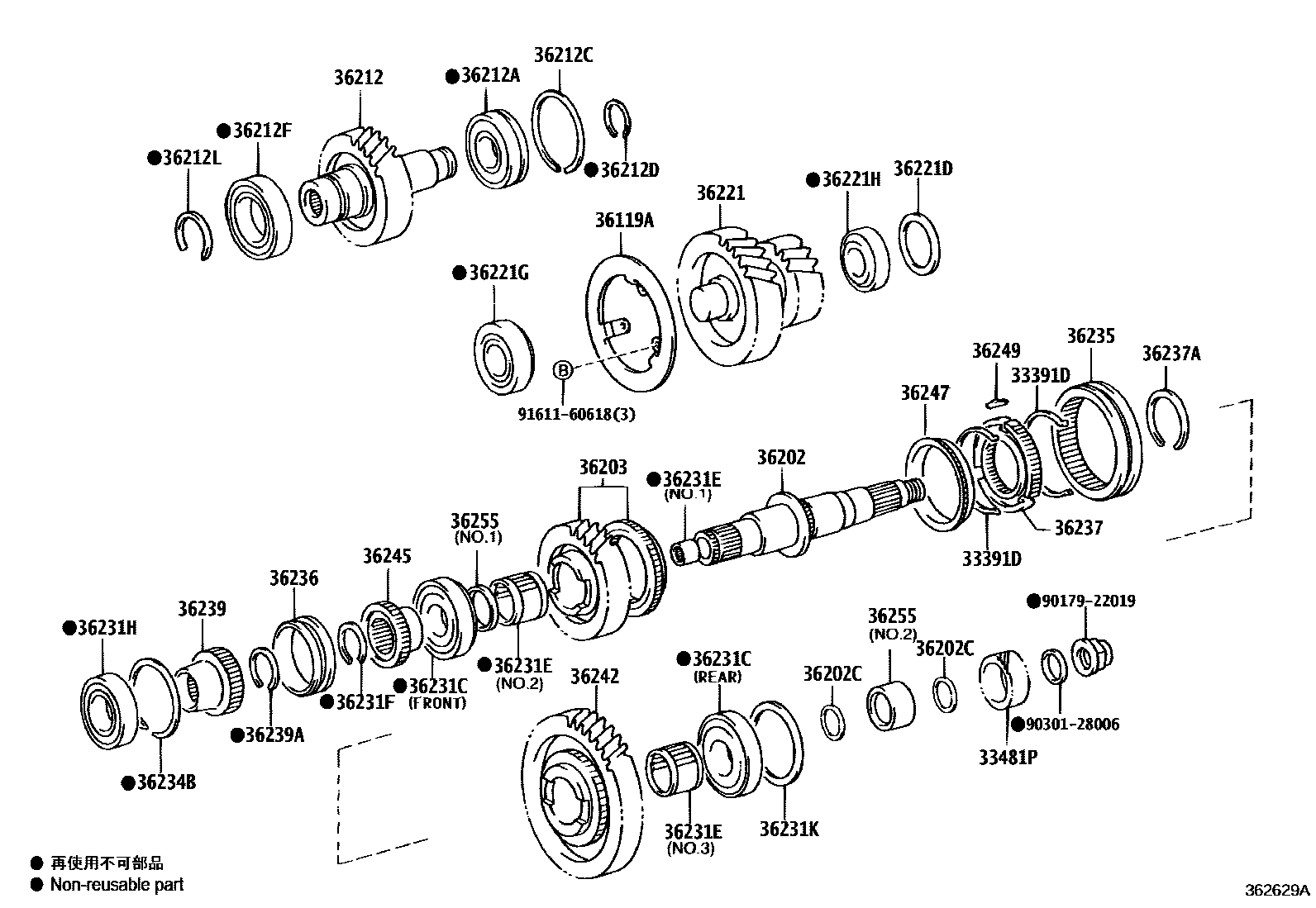

TRANSFER GEAR

33391DSPRING, SYNCHROMESH SHIFTING KEY, NO.2(FOR TRANSFER)
IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
33481PGEAR, SPEEDOMETER DRIVE (FOR TRANSFER)
N=6,MARK 6:15-17
N=12,MARK 12:31-33,IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
N=12,MARK 12:31-33
N=12,MARK 12:31-33,IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE &DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
36119ARECEIVER, TRANSFER OIL (FOR TRANSFER IDLER GEAR)
IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
36202SHAFT SUB-ASSY, TRANSFER OUTPUT, REAR
IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
36202CWASHER, PLATE(FOR TRANSFER OUTPUT REAR SHAFT)
IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
36203GEAR SUB-ASSY, TRANSFER HIGH SPEED OUTPUT
sub36203-60051
IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
36212GEAR, TRANSFER INPUT
IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
36212ABEARING, RADIAL BALL (FOR TRANSFER INPUT GEAR)
IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
36212CRING, SHAFT SNAP (FOR TRANSFER INPUT GEAR)
T=1.65,IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
T=1.65
T=1.65,IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
36212DRING, SHAFT SNAP (FOR TRANSFER INPUT BEARING)
T=2.0,MARK A
T=2.0,MARK A,IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISKWHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
T=2.0,MARK A,IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
T=2.1,MARK B
T=2.2,MARK C
T=2.3,MARK D
T=2.4,MARK E
36212FBEARING, RADIAL BALL (FOR TRANSFER INPUT SHAFT FRONT)
IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
36212LRING, SHAFT SNAP
T=2.90-2.95,MARK A,IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE &DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
T=2.90-2.95,MARK A,IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
T=2.90-2.95,MARK A
T=2.95-3.00,MARK B
T=3.00-3.05,MARK C
T=3.05-3.10,MARK D
T=3.10-3.15,MARK E
T=3.15-3.20,MARK F
36221GEAR, TRANSFER IDLER
IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
36221DWASHER, PLATE(FOR TRANSFER IDLER GEAR)
T=0.29-0.31,MARK 2,IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
T=0.29-0.31,MARK 2,IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE &DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
T=0.29-0.31,MARK 2
T=0.44-0.46,MARK 3
T=2.39-2.41,MARK 4
T=2.59-2.61,MARK 5
T=2.79-2.81,MARK 6
T=2.99-3.01,MARK 7
T=3.19-3.21,MARK 8
T=3.39-3.41,MARK 9
T=3.59-3.61,MARK 10
T=3.79-3.81,MARK 11
T=3.99-4.01,MARK 12
T=0.55,MARK 13
36221GBEARING (FOR TRANSFER ILDER GEAR), FRONT
IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
36221HBEARING (FOR TRANSFER ILDER GEAR), REAR
IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
36231SHAFT, TRANSFER OUTPUT, REAR
36231CBEARING, TAPER ROLLER (FOR TRANSFER OUTPUT SHAFT)
FRONT
REAR
IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE),FRONT
IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE),FRONT
FRONT
REAR
36231EBEARING, NEEDLE ROLLER (FOR TRANSFER OUTPUT SHAFT FRONT)
NO.1
IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE),NO.1
IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE),NO.1
NO.2
NO.3
36231FRING, SHAFT SNAP (FOR TRANSFER OUTPUT SHAFT)
T=2.0,MARK A
T=2.0,MARK A,IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISKWHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
T=2.0,MARK A,IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
T=2.1,MARK B
T=2.2,MARK C
T=2.3,MARK D
T=2.4,MARK E
T=2.30-2.35,MARK 11
T=2.6-2.65,MARK 17
36231HBEARING, RADIAL BALL (FOR TRANSFER OUTPUT SHAFT FRONT)
sub90363-40083
IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
36231KWASHER, PLATE(FOR TRANSFER OUTPUT REAR CASE)
T=0.29-0.31,MARK 2,IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE &DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
T=0.29-0.31,MARK 2,IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
T=0.29-0.31,MARK 2
T=0.44-0.46,MARK 3
T=0.99-1.01,MARK 4
T=1.19-1.21,MARK 5
T=1.39-1.41,MARK 6
T=1.59-1.61,MARK 7
T=1.79-1.81,MARK 8
T=1.99-2.01,MARK 9
T=2.19-2.21,MARK 10
T=2.39-2.41,MARK 11
T=2.59-2.61,MARK 12
T=0.51-0.59,MARK 13
36234SHAFT, TRANSFER OUTPUT, FRONT
TRANSFER & CENTER DIFFERENTIAL-BF1B(MAGNET)2-4SELECTOR&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT WET)
TRANSFER & CENTER DIFFERENTIAL-BF1B 2-4SELECTOR
TRANSFER & CENTER DIFFERENTIAL-BF1B 2-4SELECTOR&REAR WHEEL BRAKE-DISC FS14 18V
TRANSFER & CENTER DIFFERENTIAL-BF1B(MAGNET)2-4SELECTOR
TRANSFER & CENTER DIFFERENTIAL-BF1B(MAGNET)2-4SELECTOR&ABS (ANTI-LOCK BRAKE SYSTEM)-WITH
TRANSFER & CENTER DIFFERENTIAL-BF1B(MAGNET)2-4SELECTOR&ABS (ANTI-LOCK BRAKE SYSTEM)-WITH(ACTIVE ELECTRIC TYPE)
TRANSFER & CENTER DIFFERENTIAL-BF1B(MAGNET)2-4SELECTOR&REAR WHEEL BRAKE-DISC FS1418V
TRANSFER & CENTER DIFFERENTIAL-BF1B(MAGNET)2-4SELECTOR&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)
36234BRING, SNAP (FOR TRANSFER OUTPUT FRONT SHAFT BEARING)
T=1.6
T=1.7,MARK A,IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
T=1.7,MARK A
T=1.7,MARK A,IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISKWHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
T=1.8,MARK B
36235SLEEVE, TRANSFER HIGH & LOW CLUTCH
IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
36236SLEEVE, FRONT DRIVE CLUTCH
TRANSFER & CENTER DIFFERENTIAL-BF1B(MAGNET)2-4SELECTOR&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)
TRANSFER & CENTER DIFFERENTIAL-BF1B(MAGNET)2-4SELECTOR&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT WET)
TRANSFER & CENTER DIFFERENTIAL-BF1B(MAGNET)2-4SELECTOR&ABS (ANTI-LOCK BRAKE SYSTEM)-WITH(ACTIVE ELECTRIC TYPE)
TRANSFER & CENTER DIFFERENTIAL-BF1B(MAGNET)2-4SELECTOR&ABS (ANTI-LOCK BRAKE SYSTEM)-WITH
TRANSFER & CENTER DIFFERENTIAL-BF1B(MAGNET)2-4SELECTOR
TRANSFER & CENTER DIFFERENTIAL-BF1B 2-4SELECTOR
TRANSFER & CENTER DIFFERENTIAL-BF1B 2-4SELECTOR&REAR WHEEL BRAKE-DISC FS14 18V
TRANSFER & CENTER DIFFERENTIAL-BF1B(MAGNET)2-4SELECTOR&REAR WHEEL BRAKE-DISC FS1418V
IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
36237HUB, TRANSFER CLUTCH
IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
36237ARING, SHAFT SNAP (FOR TRANSFER CLUTCH HUB)
T=2.60,MARK A,IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
T=2.60,MARK A
T=2.60,MARK A,IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISKWHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
T=2.65,MARK B
T=2.70,MARK C
T=2.75,MARK D
T=2.80,MARK E
T=2.85,MARK F
T=2.90,MARK G
36239HUB, TRANSFER DRIVE CLUTCH
IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
36239ARING, SHAFT SNAP(FOR TRANSFER DRIVE CLUTCH HUB)
T=1.8,MARK A,IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISKWHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
T=1.8,MARK A
T=1.8,MARK A,IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
T=1.9,MARK B
T=2.0,MARK C
T=2.1,MARK D
T=2.2,MARK E
36242GEAR, TRANSFER LOW
IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
36245PIECE, TRANSFER FRONT DRIVE GEAR
IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
36247RING, TRANSFER SYNCHRONIZER
IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
36249KEY, SYNCHROMESH SHIFTING, TRANSFER DRIVE, NO.2
IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE)
36255SPACER, TRANSFER OUTPUT SHAFT, NO.1
IVORY COAST SPEC&ABS (ANTI-LOCK BRK SYSTM)-WITH(ACT DRY)&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE),NO.2
NO.2
IVORY COAST SPEC&TIRE & DISK WHEEL-265/70R16C 7JJ ALUMINUM WITHOUT(TUBE),NO.2
NO.1
9017922019
main90179-22019
9030128006
main90301-28006
9161160618
main91611-60618
38 parts on this diagram · 2 diagrams in section
