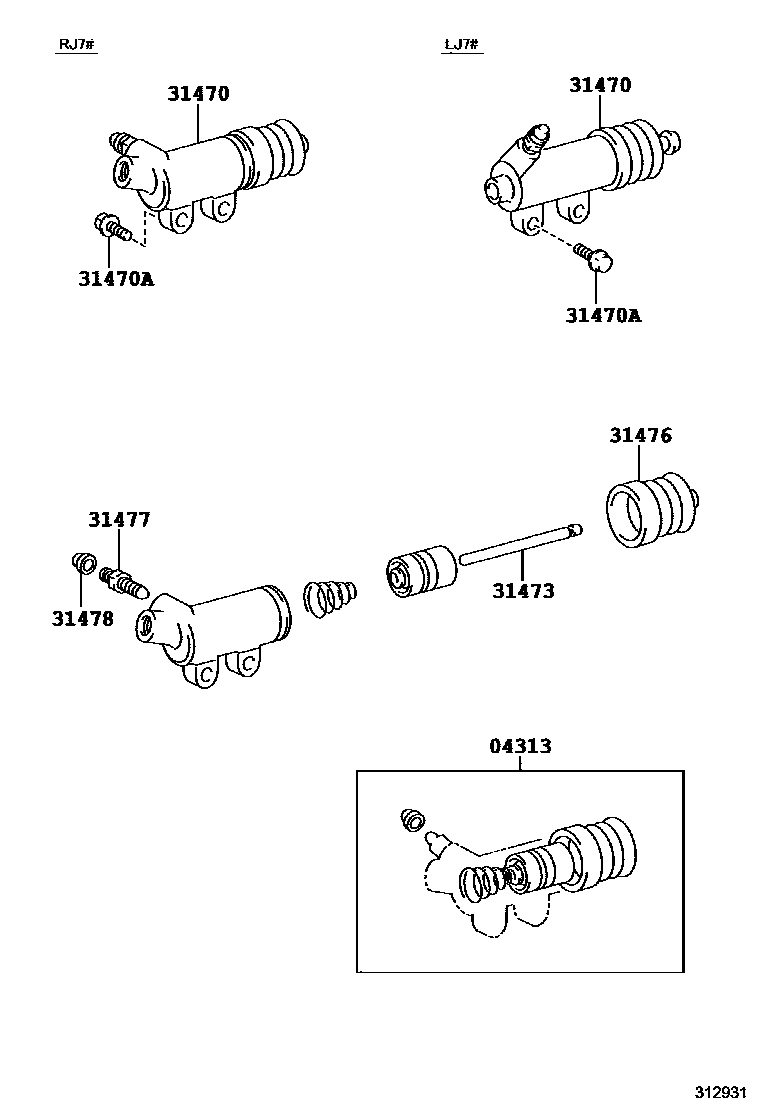

CLUTCH RELEASE CYLINDER

0001 1 0002 1 0003 1 0004 1

04313CYLINDER KIT, CLUTCH RELEASE

main04313-12030iLJ7#,RJ7#199001-199410

main04313-17010iLJ7#199405-199604

main04313-18010iKZJ7#199311-199408

sub04313-18020

main04313-18020iKZJ7#199408-199604

main04313-22020iLJ70,77199001-199006

sub04313-12030

main04313-28020iHZJ78..LX;HZJ79..ARL..CBU199908-200701

main04313-60050iFJ7#,HJ75..MTM199001-199006

main04313-60081iFJ7#,HJ75,HZJ7#..MTM199001-200007

main04313-60090iPZJ7#199001-199109

sub04313-60100

main04313-60100iFZJ73..CBR;FZJ70..HT..CBR;FZJ75..ARL..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU199109-200808

main04313-60120iKZJ7#199305-199311

sub04313-10010

31470CYLINDER ASSY, CLUTCH RELEASE

main31470-25031iLJ70,77199001-199304

sub31470-35110

main31470-30221iLJ72,79199004-199405

sub31470-30222

main31470-30222iLJ7#199405-199604

main31470-30260iRJ70..SOT199001-199410

main31470-60101iFJ7#,HJ75..MTM199001-199004

sub31470-60102

main31470-60102iFJ7#,HJ75..MTM199004-199208

main31470-60160iHZJ7#..MTM199001-199004

sub31470-60161

main31470-60161iHZJ7#..HT..GEN;HZJ75..ARL,GCC;HZJ75..GEN..IV;HZJ75..LHD..PIC..GEN..CBU199004-200007

main31470-60170iPZJ7#199001-199004

sub31470-60171

main31470-60171iFZJ79..GEN..IV;FZJ71,78..LHD..GEN199004-200808

main31470-60200iKZJ7#199305-199408

sub31470-60201

main31470-60201iKZJ7#199408-199604

main31470-60220iRJ7#199410-199604

main31470-60290iHZJ78..LX;HZJ79..ARL..CBU199908-200701

31470ABOLT(FOR CLUTCH RELEASE CYLINDER SETTING)

main91611-40825iFZJ75..GEN..CBU..EFI199801-200405

*8-1.25PX25-25

sub91611-B0825

main91611-41045iFJ7#,HJ75..MTM199001-199208

main91611-60820iLJ70,77199001-199305

sub91611-G0820

main91611-60825iHZJ75..RHD;FZJ73,75..CBR;HZJ75..LHD..CBU;FZJ75,HZJ70..ARL;FZJ70,71,74,78,79,HZJ71,73,78,79,LJ72,79,PZJ7#,RJ7#..MTM199001-199910

*8-1.25PX25-25

sub91611-B0825

main91611-B0825iFZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT199305-200808

*8-1.25PX25-25

31473ROD, CLUTCH RELEASE CYLINDER PUSH, NO.1

main31473-20031iRJ7#199410-199604

main31473-22010iRJ70..SOT199001-199410

main31473-35050iLJ7#199405-199604

main31473-60080iFJ7#,HJ75..MTM199001-199208

main31473-60130iFZJ70,HZJ70..ARL;FZJ75..RHD..IV..CBR;FZJ70,PZJ75..(PIC,SOT)..5F199001-200808

main31473-60140iKZJ7#199305-199311

sub31473-60141

main31473-60141iKZJ7#199311-200701

sub31473-60142

main31473-60170iHZJ71,78,79199908-200101

L=77.7-78.3

31476BOOT, CLUTCH RELEASE CYLINDER

main31476-22010iRJ70..SOT199001-200701

main31476-36010iFZJ70,HZJ70..ARL;FZJ75..RHD..IV..CBR;FZJ70,PZJ75..(PIC,SOT)..5F199001-200808

31477PLUG, BLEEDER(FOR RELEASE CYLINDER)

main47547-12010iHZJ75..RHD;FZJ73,75..CBR;HZJ75..LHD..CBU;FZJ75,HZJ70..ARL;FJ7#,FZJ70,71,74,78,79,HJ75,HZJ71,73,78,79,LJ7#,PZJ7#,RJ7#..MTM199001-200808

31478CAP, BLEEDER PLUG(FOR RELEASE CYLINDER)

main31478-30010iHZJ75..RHD;FZJ73,75..CBR;HZJ75..LHD..CBU;FZJ75,HZJ70..ARL;FJ7#,FZJ70,71,74,78,79,HJ75,HZJ71,73,78,79,LJ7#,PZJ7#,RJ7#..MTM199001-200808

7 parts on this diagram · 4 diagrams in section
