FRONT STEERING GEAR & LINK

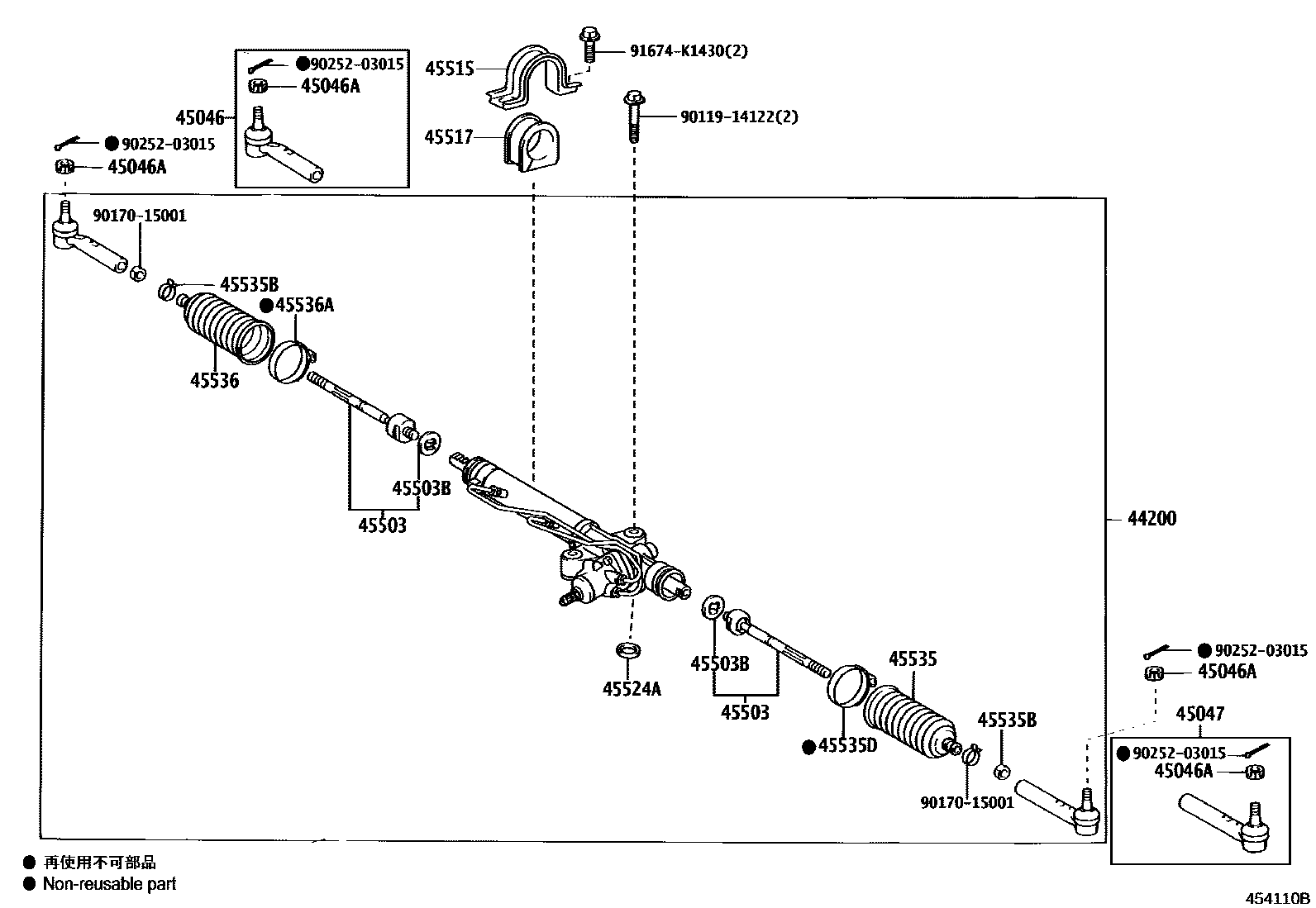

Parts diagram
44200LINK ASSY, POWER STEERING
main44200-26410i201008-201401
main44200-26470i200501-200609
main44200-26471i200610-201008
main44200-26480i200501-200609
main44200-26481i200610-201008
main44200-26490i200501-200609
main44200-26491i200610-201008
main44200-26500i200501-200609
main44200-26501i200610-201008
main44200-26530i201008-201312
main44200-26540i201008-201402
main44200-26550i201008-201312
45046END SUB-ASSY, TIE ROD, RH
main45046-29456i200501-201402
45046ANUT, CASTLE(FOR TIE ROD END)
main90171-14009i200501-201402
45047END SUB-ASSY, TIE ROD, LH
main45046-29456i200501-201402
45503END SUB-ASSY, STEERING RACK
main45503-29836i200501-201402
45503BWASHER, CLAW(FOR STEERING RACK END)
main90214-14013i200501-201402
OD=43
45515BRACKET, STEERING RACK HOUSING, NO.2
main45515-26110i200501-201402
45517GROMMET, STEERING RACK HOUSING, NO.2
main45517-26060i200501-201402
45524ANUT(FOR STEERING RACK GUIDE SPRING CAP)
main90179-36002i200501-201402
45535BOOT, STEERING RACK, NO.1
main45535-26060i200501-201402
45535BCLIP(FOR STEERING RACK BOOT)
main90467-19021i200501-201402
45535DCLAMP(FOR STEERING RACK BOOT NO.1)
main90460-55016i200501-201402
45536BOOT, STEERING RACK, NO.2
main45535-26060i200501-201402
45536ACLAMP(FOR STEERING RACK BOOT NO.2)
main90460-55016i200501-201402
9011914122
9017015001
9025203015
91674K1430

18 parts on this diagram · 4 diagrams in section
