ALTERNATOR

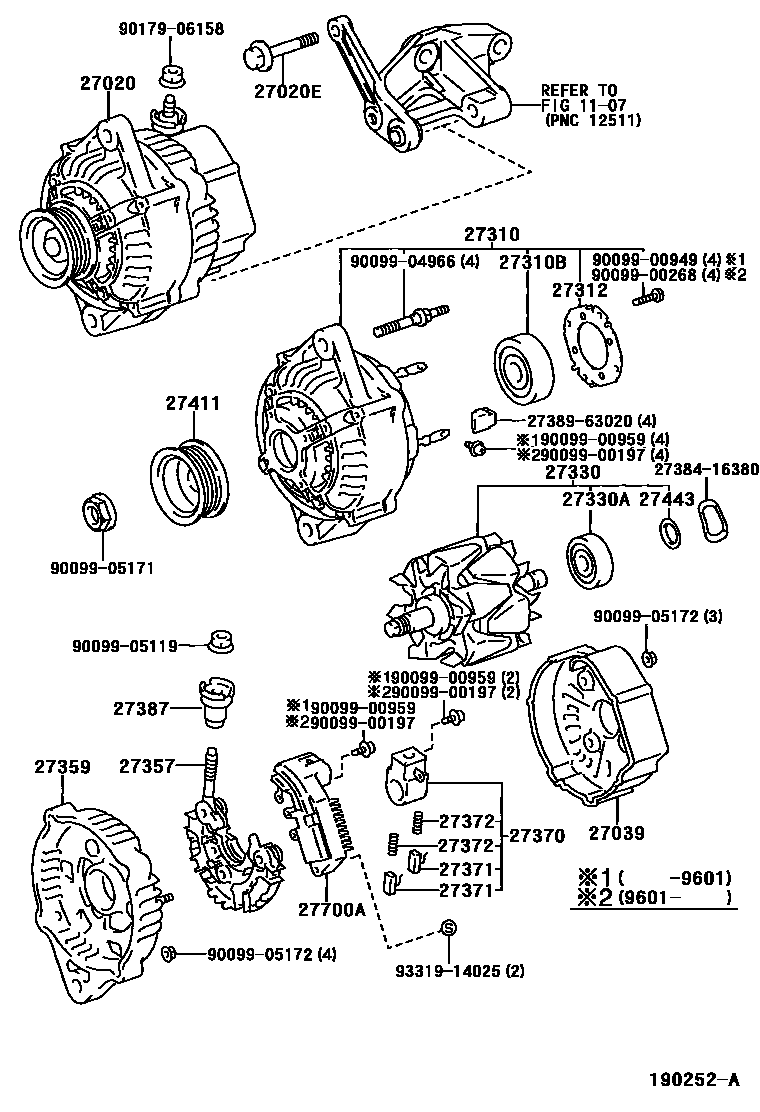

Parts diagram
1107
27020ALTERNATOR ASSY
main27060-62110i199501-199609
12V 60A
main27060-62160i199909-200009
12V 80A
main27060-62180i199609-199707
12V 70A
main27060-62190i199707-199909
12V 70A
main27060-75040i199501-199609
12V 60A
main27060-75150i199704-199909
12V 70A
main27060-75160i199909-200009
12V 80A
main27060-75170i199609-199704
12V 70A
27020EBOLT(FOR ALTERNATOR)
main90105-10101i199501-200409
main90105-10221i199501-200409
27039COVER, ALTERNATOR REAR END
main27039-16380i199701-199707
main27039-55080i199909-200104
main27039-67100i199704-199909
main27039-70470i200104
main27039-73020i199501-199706
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-62120i199501-199706
main27310-62130i199706-199707
main27310-62150i199909-200009
main27310-62160i199707-199909
main27310-75040i199501-199609
main27310-75110i199909-200009
main27310-75150i199609-199704
main27310-75160i199704-199909
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90099-10159i199704-199706
main90099-10178i199501-199707
main90099-10192i199909-200009
main90099-10199i199706-199909
27312PLATE, RETAINER
main27312-42010i199909-200009
main27312-70200i199501-199707
main27312-72100i199704-199909
27330ROTOR ASSY, ALTERNATOR
main27330-16390i200009
main27330-64570i199609-199707
main27330-67100i199704-199909
main27330-72101i199501-199706
main27330-72280i199909-200007
main27330-74550i200007-200009
main27330-76030i199909-200009
27330ABEARING(FOR ALTERNATOR ROTOR)
main90099-10140i199501-200409
main90099-10216i199704-199909
27357HOLDER, ALTERNATOR, W/RECTIFIER
main27357-13360i199701-199704
main27357-16380i199706-199707
main27357-55080i199909-200009
main27357-63020i199501-199706
main27357-63060i199609-199701
main27357-67100i199704-199909
27359FRAME, ALTERNATOR RECTIFIER END
main27359-16180i199501-199601
main27359-16181i199601-199701
main27359-16182i199701-199704
main27359-62150i199909-200009
main27359-62160i199707-199909
main27359-65010i199501-199601
main27359-65011i199601-199706
main27359-65012i199706-199707
main27359-72280i199909-200009
main27359-75160i199704-199909
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-35060i199501-199909
main27370-75060i199909-200009
27371BRUSH, ALTERNATOR
main27371-70300i199501-199909
27372SPRING, ALTERNATOR BRUSH
main27372-63020i199501-199909
27387INSULATOR, TERMINAL
main27387-42021i199909-200009
main27387-70170i199501-199709
main27387-70171i199709-199909
27411PULLEY, ALTERNATOR
main27411-16150i199609-199909
main27411-16180i199501-199609
main27411-42010i199909-200009
main27411-42030i199909-200009
main27411-70200i199501-199909
27443COVER, ALTERNATOR BEARING
main27443-63020i199501-200009
27700AREGULATOR ASSY, GENERATOR
main27700-50030i199609-200009
main27700-62020i199501-199609
main27700-66040i199501-199609
main27700-75020i199609-199909
2738416380WASHER
2738963020INSULATOR, TERMINAL
9009900197
9009900268
9009900949
9009900959
9009904966
9009905119
9009905171
9009905172
9017906158
9331914025

30 parts on this diagram · 5 diagrams in section
