CYLINDER BLOCK

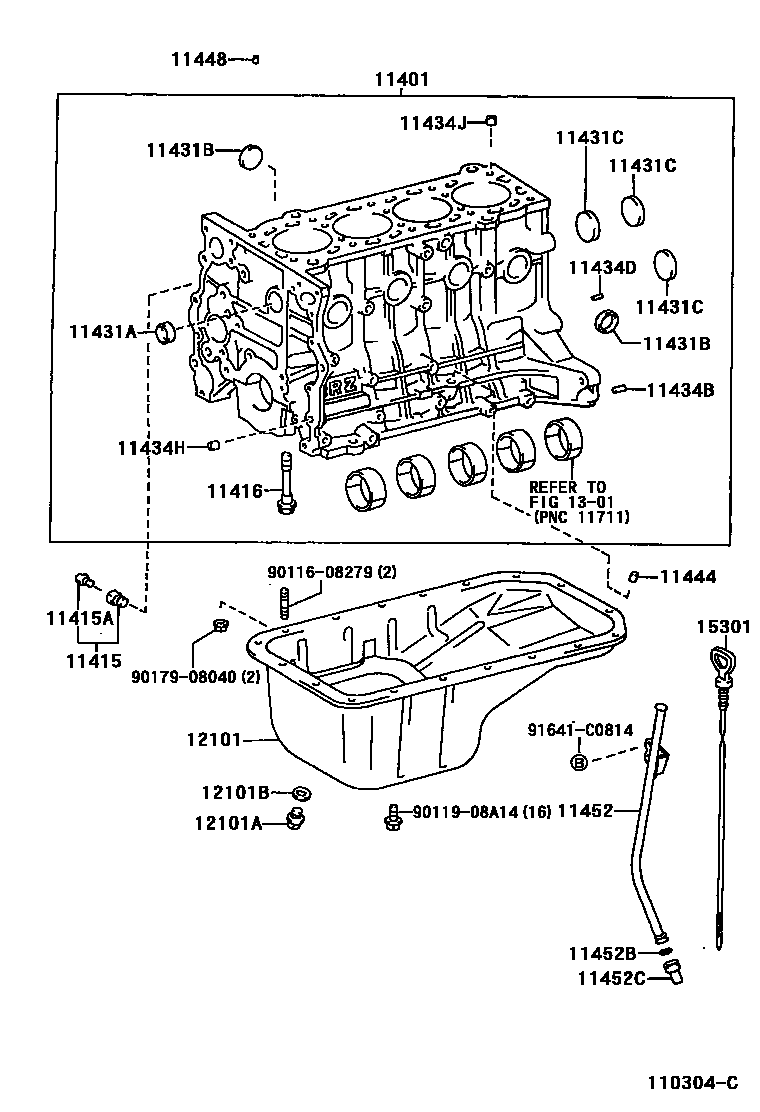

Parts diagram
11401BLOCK SUB-ASSY, CYLINDER
main11401-69575i199501-199608
main11401-69576i199608-199705
main11401-69577i199705-199901
main11401-69865i199901-200009
main11401-79685i199802-199904
main11401-79686i199904-200404
main11401-79687i200404-200409
main11401-79725i199501-199904
main11401-79726i199904-200404
11415COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
main90345-52001i199501-199905
main90910-09075i199905-200409
main90910-09118i199905-200409
11415APLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
main90910-09087i199905-200409
main96431-23814i199501-200409
11416BOLT(FOR CRANKSHAFT BEARING CAP SET)
main90910-02072i199501-200409
main90910-02092i199501-200409
11431APLUG, TIGHT, NO.1(FOR CYLINDER BLOCK)
main90331-35005i199501-200409
main96411-63000i199501-200409
11431BPLUG, TIGHT, NO.2(FOR CYLINDER BLOCK)
main96411-63500i199501-200409
11431CPLUG, TIGHT, NO.3(FOR CYLINDER BLOCK)
main96411-64000i199501-200409
11434BPIN, STRAIGHT(FOR CLUTCH HOUSING SET)
main90250-10113i199501-200409
L=22,OD=10
11434DPIN, STRAIGHT(FOR ENGINE REAR OIL SEAL)
main90250-06003i199501-200409
L=14,OD=6
main90250-06015i199501-200409
L=11,OD=6
11434HPIN, RING (FOR TIMING BELT COVER SET)
main90253-11005i199501-200409
11434JPIN, RING (FOR CYLINDER HEAD SET)
main90253-15001i200402-200409
main90253-15016i199501-200402
main90253-16001i199501-200409
11444PLUG, HOLE
main11444-62020i199501-199901
main11444-75020i199501-200409
11448ORIFICE, CYLINDER BLOCK OIL
main90977-02011i199501-200409
11452GUIDE, OIL LEVEL GAGE
main11409-75030i199501-199511
main11409-75040i199511-199902
main11409-75041i199902-200409
main11452-62050i199501-200409
11452BRING, O(FOR OIL LEVEL GAGE GUIDE)
main96721-19010i199501-200409
11452CUNION(FOR OIL LEVEL GAGE GUIDE)
main11459-70010i199902-200409
main90405-10016i199501-199902
12101PAN SUB-ASSY, OIL
main12101-62070i199802-200409
main12101-62080i199501-200409
main12101-75040i199501-199902
main12101-75041i199902-200409
main12101-75050i199802-200409
12101APLUG(FOR OIL PAN DRAIN)
main90341-12012i199501-200409
main90341-12026i199501-200009
12101BGASKET(FOR OIL PAN DRAIN PLUG)
main90430-12031i199501-200409
1301
15301GAGE SUB-ASSY, OIL LEVEL
main15301-62070i199501-200409
main15301-75040i199501-199511
main15301-75060i199511-200409
9011608279
9011908A14
9017908040
91641C0814

25 parts on this diagram · 4 diagrams in section
