VACUUM PIPING

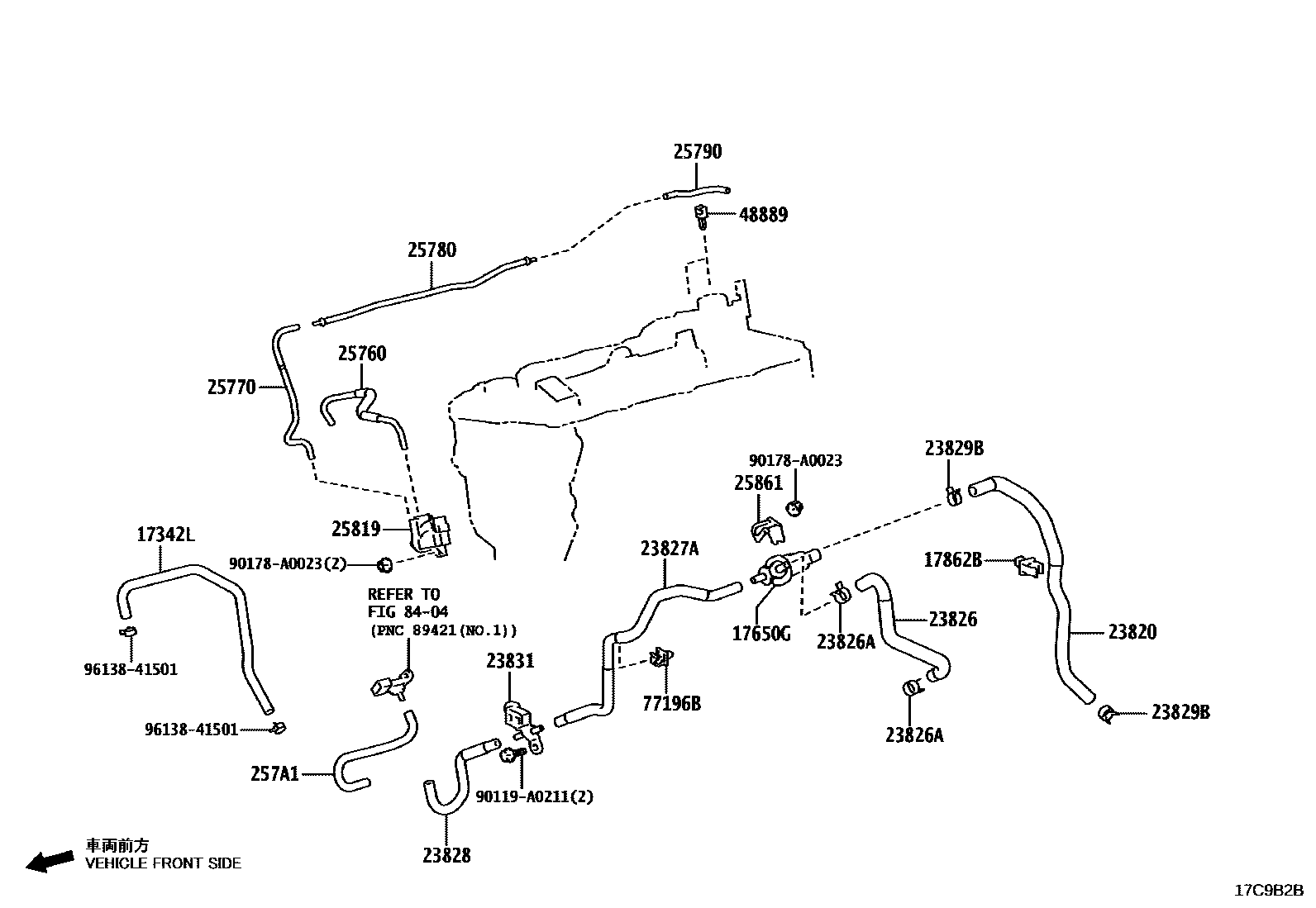

Parts diagram
17342LHOSE, AIR, NO.2
main17342-25010i202312
17650GVALVE, DUTY VACUUM SWITCHING
main90910-12284i202312
17862BCLAMP, HOSE
main44753-30320i202312
23820HOSE ASSY, FUEL VAPOR FEED
main23820-AK010i202312
23826HOSE, FUEL VAPOR FEED, NO.1
main23826-25450i202312
23826ACLIP(FOR FUEL VAPOR FEED HOSE, NO.1)
main96138-41901i202312
23827AHOSE, FUEL VAPOR FEED, NO.2
main23827-25230i202312
23828HOSE, FUEL VAPOR FEED, NO.3
main23828-F0010i202312
23829BCLIP(FOR FUEL VAPOR FEED HOSE)
main90466-A0032i202312
23831CONNECTOR, FUEL VAPOR FEED, NO.1
main23831-F0010i202312
25760HOSE ASSY, VACUUM TRANSMITTING
main25760-25080i202312
25770HOSE ASSY, VACUUM TRANSMITTING, NO.2
main25770-25030i202312
25780HOSE ASSY, VACUUM TRANSMITTING, NO.3
main25780-25020i202312
25790HOSE ASSY, VACUUM TRANSMITTING, NO.4
main25791-25010i202312
257A1HOSE, VACUUM TRANSMITTING, NO.5
main257A1-25010i202312
25819VALVE ASSY, VACUUM REGULATING
main25819-0W010i202312-202401
main25819-F0010i202401
25861BRACKET, VACUUM SWITCHING VALVE
main25861-F0100i202312
48889CLAMP, STABILIZER CONTROL TUBE
main48889-60010i202312
77196BCLAMP, EVAPORATION VENT TUBE, NO.1
main77196-48010i202312
8404
90119A0211
90178A0023
9613841501

23 parts on this diagram · 2 diagrams in section
