REAR DRUM BRAKE WHEEL CYLINDER & BACKING PLATE

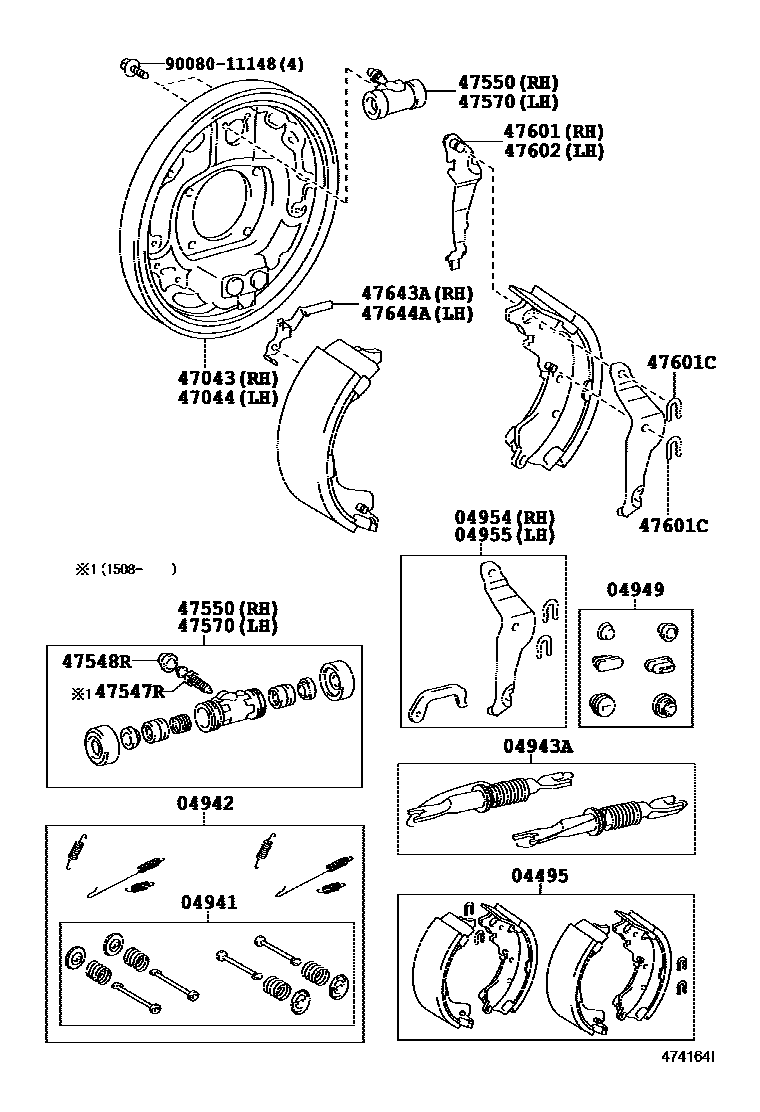

Parts diagram
04495SHOE KIT, REAR BRAKE
main04495-04010i200409-201909
MARK NBK D9033
04941SPRING KIT, REAR BRAKE SHOE HOLD DOWN
main04941-04010i201404-201909
main04941-45010i200409-201409
04942SPRING KIT, REAR BRAKE
main04942-04010i201404-201909
main04942-45010i200409-201409
04943ASTRUT KIT, REAR BRAKE
main04943-04010i200409-201909
04949PLUG KIT, REAR BRAKE
main04949-02060i201409-201909
main04949-13010i200409-201508
04954REACTION PLATE KIT, REAR BRAKE, RH
main04954-08030i200409-201909
04955REACTION PLATE KIT, REAR BRAKE, LH
main04955-08030i200409-201909
47043PLATE SUB-ASSY, BRAKE BACKING, REAR RH
main47043-04030i200409-201909
47044PLATE SUB-ASSY, BRAKE BACKING, REAR LH
main47044-04030i200409-201909
47547RPLUG, BLEEDER(FOR DRUM BRAKE, REAR)
main47547-12010i201508-201909
47548RCAP, BLEEDER PLUG(FOR DRUM BRAKE, REAR)
main31478-30010i200409-201909
47550CYLINDER ASSY, REAR WHEEL BRAKE(FOR RH, FRONT OR UPPER)
main47550-04030i200409-201909
main47550-08030i200409-201508
47570CYLINDER ASSY, REAR WHEEL BRAKE(FOR LH, FRONT OR UPPER)
main47550-04030i200409-201909
main47550-08030i200409-201508
47601LEVER SUB-ASSY, PARKING BRAKE SHOE, RH(FOR REAR BRAKE)
main47601-08030i200409-201909
47601CWASHER, C(FOR REAR BRAKE)
main90213-06013i200409-201909
T=1.2
47602LEVER SUB-ASSY, PARKING BRAKE SHOE, LH (FOR REAR BRAKE)
main47602-08030i200409-201909
47643ALEVER, REAR BRAKE AUTOMATIC ADJUST, RH
main47643-04030i201404-201909
main47643-45010i200409-201409
47644ALEVER, REAR BRAKE AUTOMATIC ADJUST, LH
main47644-04030i201404-201909
main47644-45010i200409-201409
9008011148

19 parts on this diagram · 1 diagram in section
