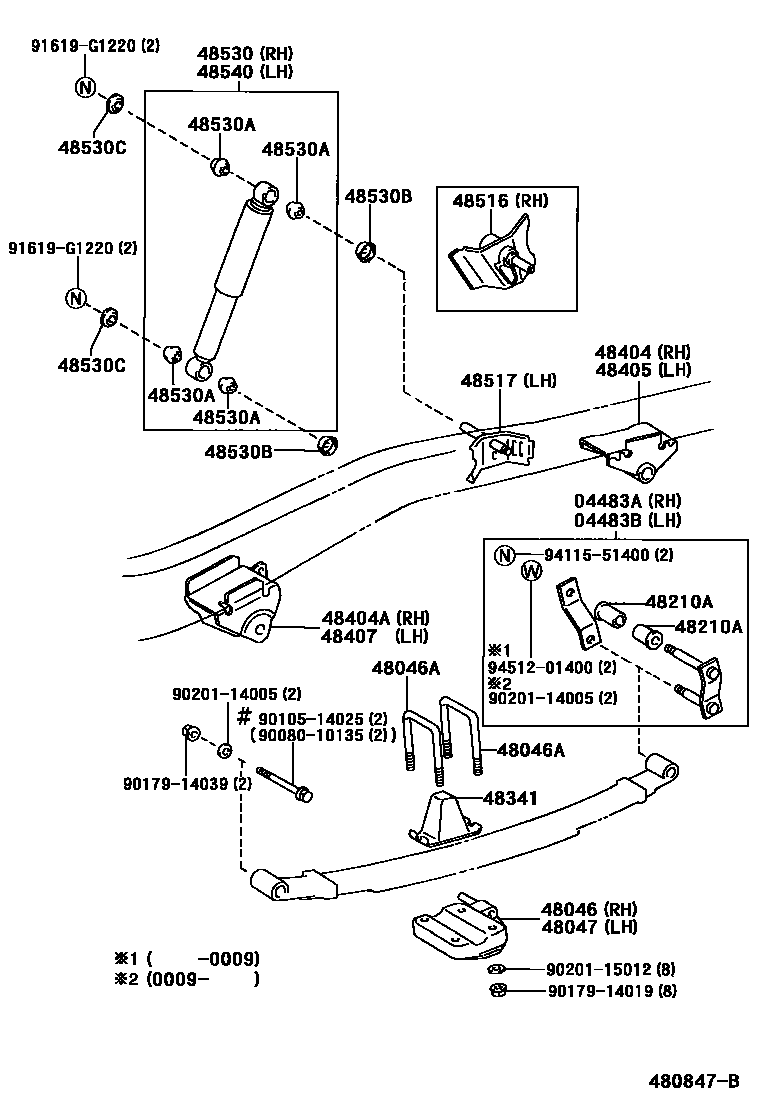

REAR SPRING & SHOCK ABSORBER

0001 1 0002 13-LEAF 0003 14-LEAF 0004 14-LEAF

04483ASHACKLE KIT, REAR SPRING, RH

main04483-04040iRZN161,171,VZN160,170199501-200009

main04483-04060iRZN161,171,VZN170200009-200409

04483BSHACKLE KIT, REAR SPRING, LH

main04483-04040iRZN161,171,VZN160,170199501-200009

main04483-04060iRZN161,171,VZN170200009-200409

48046SEAT SUB-ASSY, SPRING U BOLT, RH

main48046-35210iRZN161,171,VZN170199501-200009

48046ABOLT, U(FOR REAR SPRING)

main90117-14007iRZN161,171,VZN160,170199501-199606

L=142

main90117-14008iRZN161,171,VZN170199606-200009

L=155

48047SEAT SUB-ASSY, SPRING U BOLT, LH

main48046-35210iRZN161,171,VZN160,170199501-200009

48210SPRING ASSY, REAR RH

main48210-04051iRZN161,171,VZN160,170199501-199602

3-LEAF

sub48210-04H02

sub48210-04H03

main48210-04052iRZN161,VZN160199602-199611

4-LEAF

sub48210-04053

main48210-04053iRZN161,VZN160199611-199706

4-LEAF

main48210-04080iRZN171,VZN170199602-199611

4-LEAF

sub48210-04081

main48210-04081iRZN171,VZN170199611-199706

4-LEAF

main48210-04110iRZN161199706-200009

4-LEAF

main48210-04130iVZN170;RZN171..W199706-200009

4-LEAF,OFF ROAD PACKAGE

main48210-04140iRZN161,171,VZN170199706-200009

3-LEAF

main48210-04180iRZN171;VZN170..R199706-200009

4-LEAF

main48210-04230iVZN170..4FC199706-200009

4-LEAF

main48210-04240iVZN170;RZN171..W199708-200009

4-LEAF,OFF ROAD PACKAGE & W(CASTER WEDGE)

main48210-04330iRZN171,VZN170..XTR200009

4-LEAF

main48210-04340iRZN161,171,VZN170..RCB,XTR200009-200212

4-LEAF,HEAVY DUTY SPRING

main48210-04360iRZN161,VZN170..DCB,RCB200009

4-LEAF

48210ABUSH(FOR REAR SPRING SHACKLE UPPER)

main90080-38024iRZN161,171,VZN170199706-200009

main90385-18017iRZN161,171,VZN160,170199501-199706

48341BUMPER, REAR SPRING

main48306-04010iRZN161,171,VZN170199706-200009

main48306-04040iRZN161,171,VZN170200009

main48306-35170iRZN161,171,VZN160,170199501-199706

main48306-35200iVZN170;RZN171..W199706-200009

OFF ROAD PACKAGE

48404BRACKET SUB-ASSY, REAR SPRING, REAR RH

main48405-35030iRZN161,171,VZN160,170199501-199706

main48405-35040iRZN161,171,VZN170199706-200009

48404ABRACKET SUB-ASSY, SPRING, NO.3 RH

main48404-35030iRZN161,171,VZN160,170199501-199706

main48404-35040iRZN161,171,VZN170199706-200009

48405BRACKET SUB-ASSY, REAR SPRING, REAR LH

main48405-35030iRZN161,171,VZN160,170199501-199706

main48406-35020iRZN161,171,VZN170199706-200009

48407BRACKET SUB-ASSY, SPRING, NO.3 LH

main48407-35020iRZN161,171,VZN160,170199501-199706

main48407-35030iRZN161,171,VZN170199706-200009

48516BRACKET, REAR SHOCK ABSORBER, UPPER RH

main48505-35050iRZN161,171,VZN160,170199501-200009

48517BRACKET, REAR SHOCK ABSORBER, UPPER LH

main48506-35040iRZN161,171,VZN160,170199501-200009

48530ABSORBER ASSY, SHOCK, REAR RH

main48531-09040iRZN161,171199501-199509

MARK 48531-04040

sub48531-09042

main48531-09041iRZN161,171199509-199607

MARK 48531-04041,(L)

sub48531-09043

main48531-09043iRZN161,171199607-199706

MARK 48531-04041,(L)

main48531-09050iRZN161,171199501-199509

MARK 48531-04050

sub48531-09052

main48531-09050iVZN160,170199501-199509

MARK 48531-04050,W(GAS SHOCK)

sub48531-09052

main48531-09051iRZN161,171199509-199607

MARK 48531-04051,W(GAS SHOCK),(L)

sub48531-09053

main48531-09051iVZN160,170199509-199607

MARK 48531-04051,(L)

sub48531-09053

main48531-09051iVZN160,170199601-199604

MARK 48531-04051

sub48531-09053

main48531-09051iRZN161,171199601-199604

MARK 48531-04051,W(GAS SHOCK)

sub48531-09053

main48531-09053iVZN160,170199607-199706

MARK 48531-04051,W(GAS SHOCK),(L)

main48531-09053iVZN160,170199607-199706

MARK 48531-04051,(L)

main48531-09100iRZN161,171,VZN170199708-200009

MARK 48531-04100

main48531-09100iRZN161,171,VZN170199706-199708

MARK 48531-04100,(L)

main48531-80557iRZN161,171199604-199607

MARK 48531-3D020,(J)

sub48531-80564

main48531-80558iRZN161,171199604-199607

MARK 48531-3D030,W(GAS SHOCK),(J)

sub48531-80565

main48531-80558iVZN160,170199604-199607

MARK 48531-3D030,(J)

sub48531-80565

main48531-80564iRZN161,171199607-199706

MARK 48531-3D020,(J)

main48531-80565iRZN161,171199607-199706

MARK 48531-3D030,(J)

main48531-80565iRZN161,171199607-199706

MARK 48531-3D030,W(GAS SHOCK),(J)

main48531-80645iRZN161,171,VZN170199706-199708

MARK 48531-3D170,(J)

sub48531-80565

main48531-80695iRZN161,171,VZN170..RCB,XTR200009-200409

MARK 48531-3D150

main48531-80696iVZN170..DCB200009-200409

MARK 48531-3D240

sub48531-A9040

main48531-A9020iVZN170;RZN171..W199706-200409

MARK 48531-AD010,OFF ROAD PACKAGE

main48531-A9040iVZN170..DCB200009-200409

MARK 48531-AD030,OFF ROAD PACKAGE

48530ABUSH(FOR REAR SHOCK ABSORBER)

main90385-19002iRZN161,171,VZN160,170199501-200009

48530BWASHER, REAR SHOCK ABSORBER CUSHION, NO.1

main90948-03011iRZN161,171,VZN160,170199501-200009

48530CWASHER, REAR SHOCK ABSORBER CUSHION, NO.2

main90948-03020iRZN161,171,VZN160,170199501-200009

48540ABSORBER ASSY, SHOCK, REAR LH

main48541-09010iRZN161,171199501-199509

MARK 48541-04010

sub48541-09012

main48541-09011iRZN161,171199509-199607

MARK 48541-04020,(L)

sub48541-39275

main48541-09013iRZN161,171199607-199706

MARK 48541-04011,(L)

main48541-09020iRZN161,171199501-199509

MARK 48541-04020

sub48541-09022

main48541-09020iRZN161,171199501-199509

MARK 48541-04020,W(GAS SHOCK)

sub48541-09022

main48541-09021iRZN161,171199509-199601

MARK 48541-04021,(L)

sub48541-09023

main48541-09021iRZN161,171199509-199601

MARK 48541-04021,W(GAS SHOCK),(L)

sub48541-09023

main48541-09021iVZN160,170199601-199604

MARK 48541-04021

sub48541-09023

main48541-09021iVZN160,170199601-199604

MARK 48541-04021,W(GAS SHOCK)

sub48541-09023

main48541-09023iVZN160,170199607-199706

MARK 48541-04021,W(GAS SHOCK),(L)

main48541-09023iVZN160,170199607-199706

MARK 48541-04021,(L)

main48541-09030iRZN161,171,VZN170199708-200009

MARK 48541-04040

main48541-09030iRZN161,171,VZN170199706-199708

MARK 48541-04040,(L)

main48541-39275iRZN161,171199604-199607

MARK 48541-35190,(J)

sub48541-39276

main48541-39276iRZN161,171199607-199706

MARK 48541-35190,(J)

main48541-39285iVZN160,170199604-199607

MARK 48541-35200,(J)

sub48541-39286

main48541-39285iVZN160,170199604-199607

MARK 48541-35200,W(GAS SHOCK),(J)

sub48541-39286

main48541-39286iRZN161,171199607-199706

MARK 48541-35200,(J)

main48541-39286iRZN161,171199607-199706

MARK 48541-35200,W(GAS SHOCK),(J)

main48541-39325iRZN161,171,VZN170199706-199708

MARK 48541-35290,(J)

sub48541-39286

main48541-39335iRZN161,171,VZN170..RCB,XTR200009-200409

MARK 48541-35260

main48541-39345iVZN170..DCB200009-200409

MARK 48541-35270

sub48541-A9020

main48541-A9010iRZN171..W;VZN170..XTR199706-200409

MARK 48541-AD010,OFF ROAD PACKAGE

main48541-A9020iVZN170..DCB200009-200409

MARK 48541-AD020,OFF ROAD PACKAGE

9008010135

main90080-10135

9010514025

main90105-14025

9017914019

main90179-14019

9017914039

main90179-14039

9020114005

main90201-14005

9020115012

main90201-15012

91619G1220

main91619-G1220

9411551400

main94115-51400

9451201400

main94512-01400

28 parts on this diagram · 4 diagrams in section
