FUEL INJECTION SYSTEM

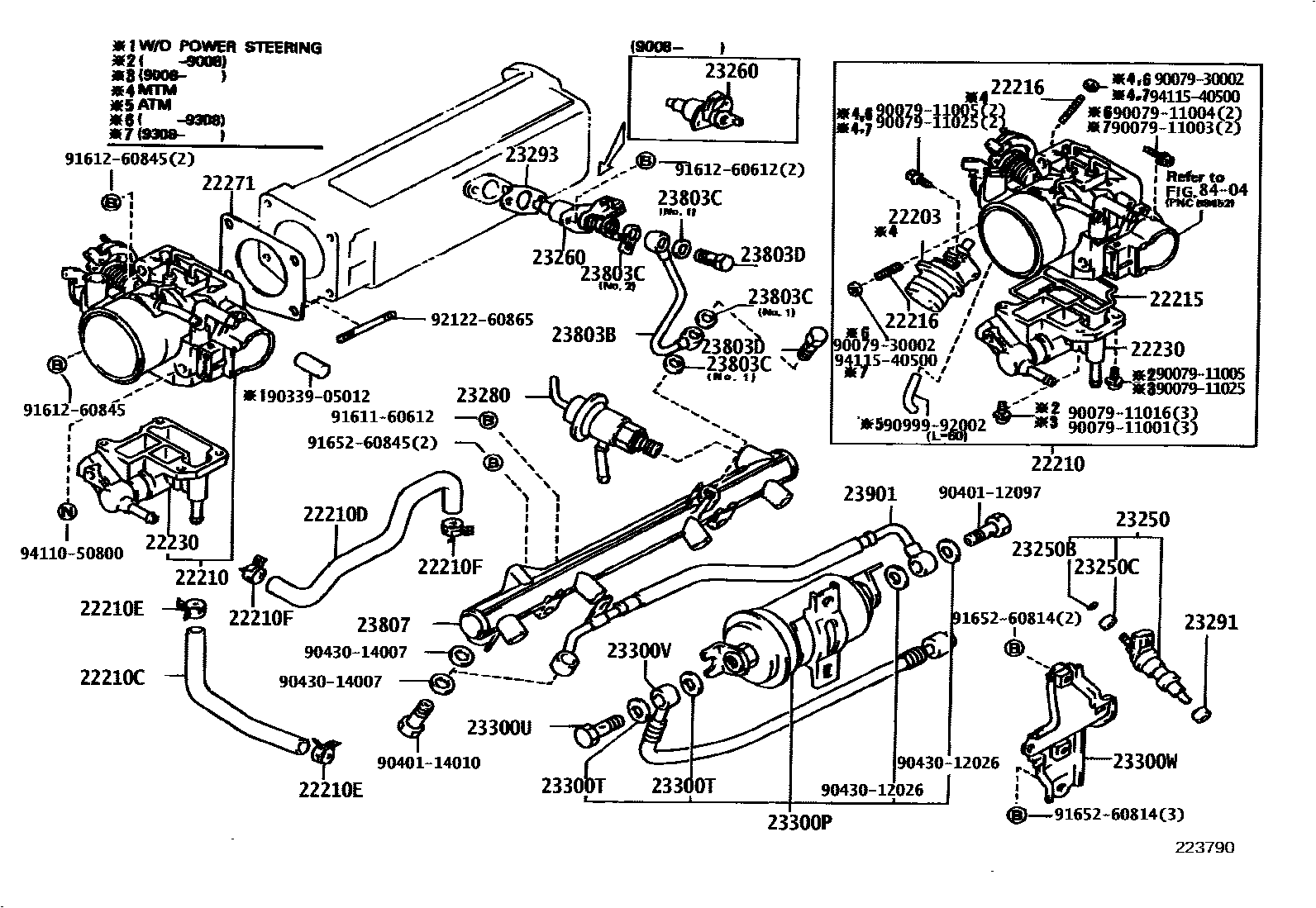

Parts diagram
22203DASH POT SUB-ASSY(FOR THROTTLE BODY)
main22202-35271i199202-199308
main22202-35300i199308-199501
main22202-65030i199202-199501
main22202-65040i199303-199501
22210BODY ASSY, THROTTLE
main22210-35300i199202-199408
main22210-35301i199408-199501
main22210-35320i199202-199408
main22210-35321i199408-199501
main22210-65070i199202-199501
main22210-65080i199303-199501
main22210-65090i199203-199501
W(CRUISE CONTROL)
main22210-65100i199303-199501
W(CRUISE CONTROL)
22210CHOSE, WATER BY-PASS, NO.1
main16267-35030i199202-199501
22210DHOSE, WATER BY-PASS, NO.2
main16264-35030i199202-199501
22210ECLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE, NO.1)
main90467-13001i199202-199501
22210FCLAMP OR CLIP, HOSE (FOR WATER BY-PASS HOSE, NO.2)
main90467-13001i199202-199501
22215GASKET, THROTTLE BODY COVER
main22215-35270i199202-199501
22216SCREW, DASH POT ADJUSTING
main22216-35300i199308-199501
main22216-65030i199202-199310
main22216-73020i199310-199501
main22216-74010i199202-199308
22230VALVE ASSY, AUXILIARY AIR
main22230-35030i199202-199501
main22230-35040i199202-199501
22271GASKET, THROTTLE BODY
main22271-35020i199202-199501
main22271-65020i199202-199501
23250INJECTOR ASSY, FUEL
main23209-35040i199202-199501
main23209-65020i199202-199501
23250BRING, O(FOR FUEL INJECTOR)
main90301-07001i199202-199501
23250CGROMMET(FOR FUEL INJECTOR)
main90480-13005i199202-199501
23260INJECTOR ASSY, COLD START FUEL
main23260-39075i199202-199501
main23260-69055i199202-199501
23280REGULATOR ASSY, FUEL PRESSURE
main23280-35030i199202-199501
main23280-65010i199202-199501
23291INSULATOR, INJECTOR VIBRATION
main23291-41010i199202-199501
23293GASKET, COLD START INJECTOR
main23293-35020i199202-199501
23300PFILTER, FUEL(FOR EFI)
main23300-39035i199202-199501
main23300-65010i199202-199501
23300TGASKET(FOR FUEL FILTER)
main90430-12005i199202-199208
main90430-12026i199208-199501
23300UBOLT, UNION(FOR FUEL FILTER)
main90401-12029i199307-199501
main90401-12097i199202-199307
23300VHOSE, FUEL(FOR FUEL INLET)
main23906-35010i199202-199308
main23906-35040i199308-199501
23300WBRACKET, FUEL FILTER
main23264-35020i199202-199501
23803BPIPE SUB-ASSY, FUEL, NO.3
main23801-35010i199202-199501
main23803-65020i199202-199501
23803CGASKET(NOZZLE LEKAGE PIPE NO.3)
main90430-08009i199202-199208
NO.1
main90430-08011i199202-199208
NO.2
main90430-08014i199208-199501
NO.1
main90430-08015i199208-199501
NO.2
23803DBOLT, UNION(FOR NOZZLE LEKAGE PIPE NO.3)
main90401-08003i199202-199501
23807PIPE SUB-ASSY, FUEL DELIVERY
main23807-35020i199202-199501
main23807-65010i199202-199501
23901TUBE SUB-ASSY, FUEL
main23901-35010i199202-199501
main23901-65010i199202-199501
8404
9007911001
9007911003
9007911004
9007911005
9007911016
9007911025
9007930002
9033905012
9040112097
9040114010
9043012026
9043014007
9099992002
9161160612
9161260612
9161260845
9165260814
9165260845
9212260865
9411050800
9411540500

49 parts on this diagram · 4 diagrams in section
