RADIATOR & WATER OUTLET

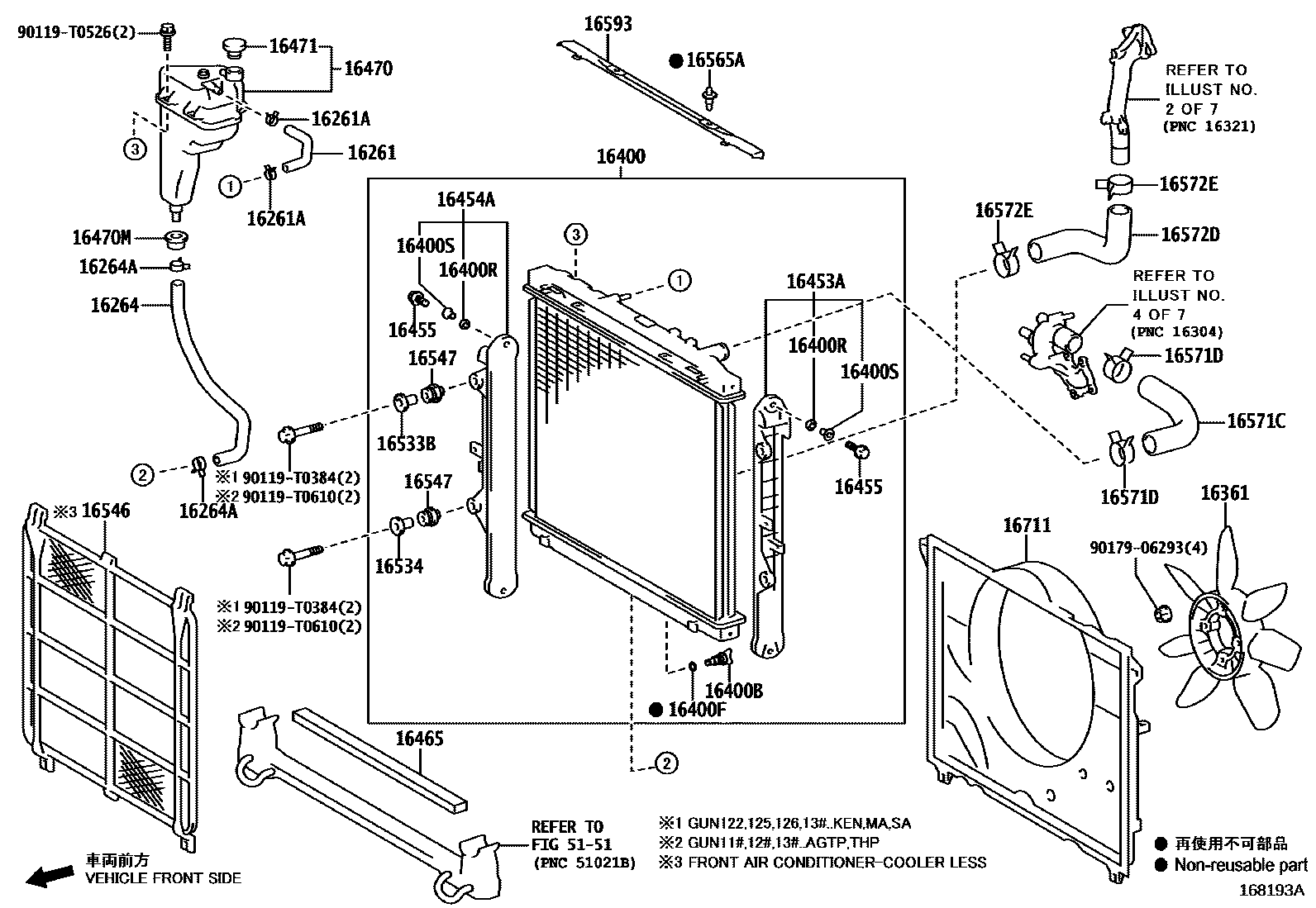

Parts diagram
16261HOSE, WATER BY-PASS
main16261-0L070i202110-202208
main16261-0L110i202203-202209
main16261-0L121i202108-202303
main16261-31020i202108-202301
TYPE A:REFER ILLUST.
main16261-31100i202108-202301
TYPE B:REFER ILLUST.
16261ACLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE)
main90466-T0069i202108-202303
(L)
main96136-51901i202108-202303
(J)
main96136-51901i202110-202208
main96137-41301i202108-202301
16264HOSE, WATER BY-PASS, NO.2
main16264-0C071i202108-202301
IDN SOURCED PARTS
main16264-0C071i202108-202207
ASIA COLD COUNTRY SPEC,IDN SOURCED PARTS
main16264-0C081i202108-202301
THA SOURCED PARTS
main16264-0C081i202108-202207
ASIA COLD COUNTRY SPEC,THA SOURCED PARTS
main16264-0L100i202203-202209
main16264-0L110i202108-202303
main16264-0L150i202110-202208
main16264-31010i202108-202301
16264ACLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.2)
main90466-T0031i202108-202303
main96137-41301i202108-202301
16361FAN
main16361-0C011i202108-202301
main16361-0E010i202108-202303
main16361-0L020i202108-202303
main16361-31060i202108-202301
main16361-54131i202109-202301
16400RADIATOR ASSY
main16400-05182i202109-202301
main16400-0C282i202108-202207
main16400-0C372i202109-202301
main16400-0C382i202108-202207
main16400-0C412i202111-202210
main16400-0C422i202109-202301
main16400-0C442i202111-202210
main16400-0E010i202108-202207
main16400-0L363i202108-202210
main16400-0L381i202111-202210
main16400-0L392i202109-202303
main16400-0L401i202203-202209
main16400-0L433i202108-202207
main16400-0L451i202111-202210
main16400-0L462i202109-202303
main16400-0L521i202203-202209
main16400-0L551i202202-202301
main16400-0L561i202202-202301
main16400-0L571i202110-202208
main16400-0L581i202110-202208
main16400-0P332i202108-202207
main16400-0P452i202109-202301
main16400-0P532i202111-202210
16400BPLUG, RADIATOR DRAIN COCK
main16417-0C180i202108-202210
main16417-21280i202111-202210
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16492-0L060i202108-202301
main16492-21050i202111-202210
16400RBUSHING(FOR RADIATOR)
main16444-0L060i202108-202210
main16444-0L400i202203-202209
main16444-75180i202111-202210
16400SCOLLAR(FOR RADIATOR)
main16445-0C180i202108-202210
16453PLATE, RADIATOR SIDE
main16453-0L380i202111-202210
16453APLATE, RADIATOR SIDE SUPPORT, RH
main16453-0L361i202108-202210
main16453-0L400i202203-202209
main16453-0L430i202108-202210
main16453-0L451i202111-202210
main16453-0L570i202110-202208
16454PLATE, RADIATOR SIDE
main16454-0L380i202111-202210
16454APLATE, RADIATOR SIDE SUPPORT, LH
main16454-0L361i202108-202210
main16454-0L380i202111-202210
main16454-0L400i202203-202209
main16454-0L570i202110-202208
16455BOLT, RADIATOR SIDE SUPPORT PLATE
main91651-B0820i202108-202210
16465PACKING, RADIATOR
main88619-0K010i202108-202210
main88619-0K020i202111-202210
main88619-0K030i202109-202303
main88619-0K050i202203-202209
main88619-0K060i202110-202208
main88619-0K080i202202-202301
16470TANK ASSY, RADIATOR RESERVE
main16470-05080i202109-202301
main16470-0C110i202108-202207
main16470-0C130i202111-202210
main16470-0C140i202109-202301
main16470-0L083i202108-202301
main16470-0L101i202203-202209
main16470-0L112i202111-202210
main16470-0L122i202109-202303
16470MGROMMET
main90480-T0003i202108-202301
main90480-T0004i202108-202303
16471CAP SUB-ASSY, RESERVE TANK
main16405-05050i202109-202301
main16405-0C090i202108-202207
main16405-0C110i202111-202210
main16405-0C120i202109-202301
main16475-28140i202108-202303
16533BSUPPORT, RADIATOR, NO.1
main16533-0L010i202108-202301
main16533-0L020i202109-202303
main16533-0L030i202203-202209
16534SUPPORT, RADIATOR, NO.2
main16534-0L010i202108-202301
main16534-0L020i202109-202303
main16534-0L030i202203-202209
16546PROTECTOR, RADIATOR
main16546-0L051i202109-202301
FRONT AIR CONDITIONER-COOLER LESS
16547BUSH, RADIATOR SUPPORT, NO.1
main16547-0L010i202108-202301
main16547-0L020i202109-202303
main16547-0L030i202203-202209
16565ACLIP
main90467-T0022i202203-202209
main90467-T0027-C0i202108-202303
BLACK
16571CHOSE, RADIATOR, NO.1
main16571-05090i202109-202301
main16571-0C160i202108-202301
main16571-0L120i202203-202209
main16571-0L150i202108-202303
main16571-0L170i202110-202208
main16571-0P290i202108-202301
16571DCLIP, RADIATOR HOSE, NO.1
main90466-T0024i202108-202303
main90466-T0028i202108-202301
16572DHOSE, RADIATOR, NO.2
main16572-05080i202109-202301
main16572-0C160i202108-202301
main16572-0L120i202203-202209
main16572-0L150i202108-202303
main16572-0L200i202110-202208
main16572-0P290i202108-202301
16572ECLIP, RADIATOR HOSE, NO.2
main90466-T0024i202108-202303
main90466-T0028i202108-202301
16593GUIDE, RADIATOR AIR, NO.1
main16593-0L020i202111-202210
main16593-0L030i202109-202303
main16593-0L040i202108-202301
main16593-0L050i202203-202209
16711SHROUD, FAN
main16711-05080i202109-202301
main16711-0C180i202108-202207
main16711-0C200i202111-202210
main16711-0C210i202109-202301
main16711-0E010i202108-202207
EXHAUST EMISSION CONTROL-EURO 6 WITH(ON BOARD DIAGNOSIS)
main16711-0E040i202202-202301
main16711-0L140i202108-202210
main16711-0L160i202203-202209
main16711-0L170i202111-202210
main16711-0L180i202109-202303
main16711-0L200i202110-202208
main16711-0P261i202108-202207
main16711-0P281i202111-202210
main16711-0P290i202109-202301
5151
90119T0384
90119T0526
90119T0610
9017906293

35 parts on this diagram · 16 diagrams in section
