EPC Data

LOCK CYLINDER SET

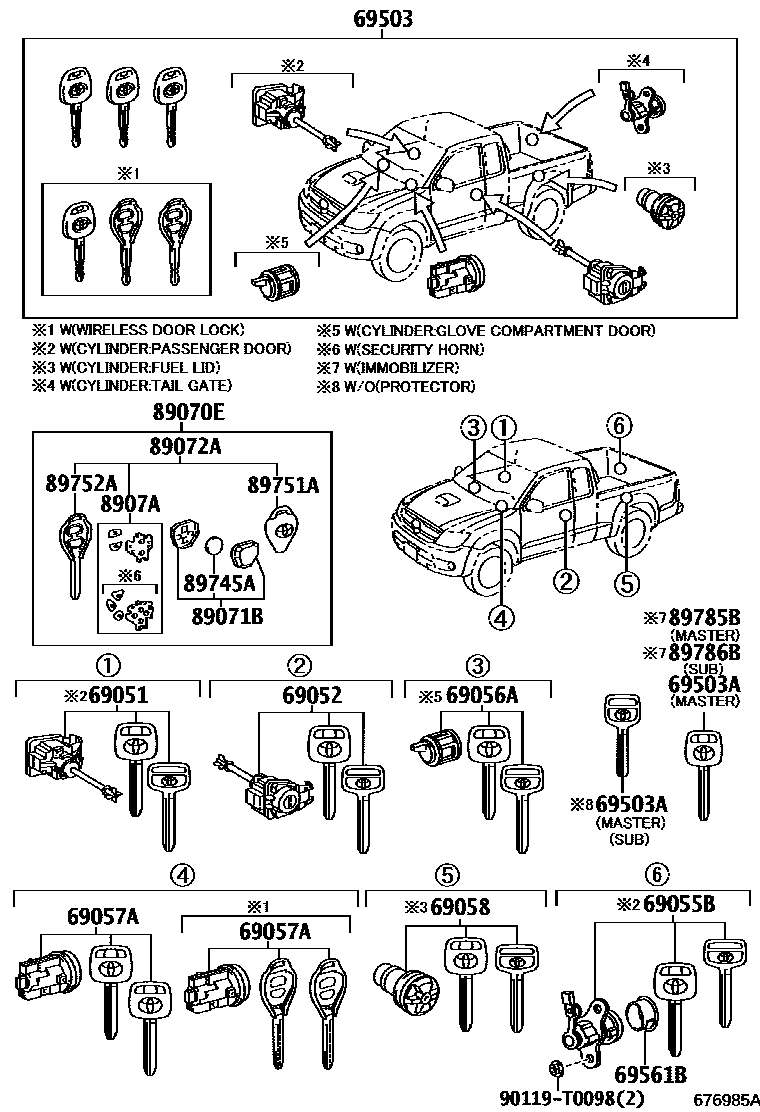

Parts diagram
69051CYLINDER & KEY SET, DOOR LOCK, RH
main69051-0K011i201311-201504
WIRELESS DOOR LOCK-WITH
main69051-0K011i201107-201512
69052CYLINDER & KEY SET, DOOR LOCK, LH
main69052-0K010i201311-201504
WIRELESS DOOR LOCK-WITH
main69052-0K010i201107-201512
69055BCYLINDER & KEY SET, BACK DOOR LOCK
main69055-0K040i201107-201512
69056ACYLINDER & KEY SET, GLOVE COMPARTMENT LOCK
main69056-0K010i201311-201504
WIRELESS DOOR LOCK-WITH
main69056-0K010i201107-201512
69057ACYLINDER & KEY SET, IGNITION SWITCH LOCK
main69057-0K010i201107-201609
main69057-0K021i201107-201504
main69057-0K040i201107-201504
main69057-0K052i201107-201504
WIRELESS DOOR LOCK-WITH
main69057-0K082i201107-201208
ANTI-THEFT SYSTEM-*IM & *SEH&POWER DOOR LOCK-WITH
main69057-0K082i201107-201210
ANTI-THEFT SYSTEM-*IM & *SEH
main69057-0K082i201107
main69057-0K091i201107-201504
ANTI-THEFT SYSTEM-*SEH&TAIL GATE-FOR A DECK(WITH KEY)&POWER DOOR LOCK-WITH
main69057-0K091i201107-201504
ANTI-THEFT SYSTEM-*SEH
main69057-0K091i201107-201504
ANTI-THEFT SYSTEM-*SEH&POWER DOOR LOCK-WITH
main69057-0K101i201208-201504
main69057-0K160i201107-201601
69058CYLINDER & KEY SET, FUEL FILLER LID
main69058-0K010i201107-201609
main69058-0K020i201107-201509
69503CYLINDER SET, LOCK
main69005-0K011i201107-201609
main69005-0K032i201107-201601
main69005-0K041i201107-201504
main69005-0K052i201107-201504
main69005-0K081i201107-201609
main69005-0K183i201108-201512
main69005-0K191i201107-201504
main69005-0K202i201107-201509
main69005-0K340i201107-201512
main69005-0K361i201111-201510
main69005-0K390i201107-201504
main69005-0K420i201107-201512
main69005-0K420i201107-201208
ANTI-THEFT SYSTEM-*IM & *SEH
main69005-0K430i201107-201504
WIRELESS DOOR LOCK-WITH
main69005-0K440i201107-201504
WIRELESS DOOR LOCK-WITH
main69005-0K450i201107-201208
main69005-0K460i201107-201504
ANTI-THEFT SYSTEM-*SEH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main69005-0K460i201107-201504
ANTI-THEFT SYSTEM-*SEH
main69005-0K460i201107-201504
ANTI-THEFT SYSTEM-*SEH&POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main69005-0K470i201107-201308
main69005-0K490i201108-201512
main69005-0K520i201204
main69005-0K550i201107-201504
main69005-0K560i201107-201504
ANTI-THEFT SYSTEM-*SEH&POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main69005-0K590i201107-201210
ANTI-THEFT SYSTEM-*IM & *SEH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main69005-0K590i201107-201512
main69005-0K710i201107-201504
main69005-0K770i201107-201504
main69005-0K780i201208-201504
main69005-0K800i201109-201512
69503AKEY, BLANK
main90999-00186i201107-201609
MASTER KEY
main90999-00188i201107-201609
SUB KEY
main90999-00199i201107-201609
MASTER KEY,W(*68)
69561BRETAINER, BACK DOOR LOCK CYLINDER
main69561-0K901i201107-201512
(L)
main69561-33900i201107-201512
(J)
89070ETRANSMITTER ASSY, DOOR CONTROL
main89070-0K342i201107-201210
WIRELESS DOOR LOCK-WITH
main89070-0K343i201211-201308
POWER DOOR LOCK-WITH & WITHOUT(AUTO LOCK(SPEED))
main89070-0K343i201211-201308
WIRELESS DOOR LOCK-WITH
main89070-0K344i201308-201504
main89070-0K460i201107-201504
WIRELESS DOOR LOCK-WITH
main89070-0K470i201308-201504
main89070-0K480i201107-201308
ANTI-THEFT SYSTEM-*IM & *SEH&POWER DOOR LOCK-WITH
main89070-0K480i201107-201308
ANTI-THEFT SYSTEM-*IM & *SEH
main89070-0K481i201308-201402
ANTI-THEFT SYSTEM-*IM & *SEH & TRACKING & BLOCKING SYSTEM&POWER DOOR LOCK-WITH
main89070-0K481i201308-201402
ANTI-THEFT SYSTEM-*IM & *SEH
main89070-0K481i201308-201402
ANTI-THEFT SYSTEM-*IM & *SEH&POWER DOOR LOCK-WITH
main89070-0K481i201308-201402
ANTI-THEFT SYSTEM-*IM & *SEH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main89070-0K481i201308-201402
POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main89070-0K482i201403-201610
main89070-0K484i201610-202110
main89070-0K490i201108-201512
main89070-0K500i201107-201504
ANTI-THEFT SYSTEM-*SEH&POWER DOOR LOCK-WITH
main89070-0K500i201107-201504
ANTI-THEFT SYSTEM-*SEH
89071BMODULE SET, TRANSMITTER SUB-ASSY, DOOR CONTROL
main89071-71041i201107-201210
ANTI-THEFT SYSTEM-*IM & *SEH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main89071-71041i201107-201208
ANTI-THEFT SYSTEM-*SEH&POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main89071-71041i201107-201208
ANTI-THEFT SYSTEM-*SEH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main89071-71041i201107-201208
ANTI-THEFT SYSTEM-*IM & *SEH&POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH(WITH/SETIN SECURITY SYSTEM)
main89071-71041i201107-201610
main89071-71042i201610-202110
main89071-71051i201107-201504
main89071-71080i201107-201504
WIRELESS DOOR LOCK-WITH
89072AHOUSING SET, DOOR CONTROL TRANSMITTER
main89072-0K190i201107-201504
WIRELESS DOOR LOCK-WITH
main89072-0K200i201308-201504
main89072-0K210i201107-201308
ANTI-THEFT SYSTEM-*IM & *SEH
main89072-0K210i201107-201308
ANTI-THEFT SYSTEM-*IM & *SEH&POWER DOOR LOCK-WITH
main89072-0K211i201308-201402
POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main89072-0K211i201308-201402
ANTI-THEFT SYSTEM-*IM & *SEH & TRACKING & BLOCKING SYSTEM&POWER DOOR LOCK-WITH
main89072-0K211i201308-201402
ANTI-THEFT SYSTEM-*IM & *SEH
main89072-0K211i201308-201402
ANTI-THEFT SYSTEM-*IM & *SEH&POWER DOOR LOCK-WITH
main89072-0K211i201308-201402
ANTI-THEFT SYSTEM-*IM & *SEH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main89072-0K212i201403-201610
main89072-0K213i201610-202110
main89072-0K220i201108-201512
main89072-0K280i201107-201504
ANTI-THEFT SYSTEM-*SEH
main89072-0K280i201107-201504
ANTI-THEFT SYSTEM-*SEH&POWER DOOR LOCK-WITH
main89072-0K350i201107-201210
WIRELESS DOOR LOCK-WITH
main89072-0K351i201211-201308
POWER DOOR LOCK-WITH & WITHOUT(AUTO LOCK(SPEED))
main89072-0K351i201211-201308
WIRELESS DOOR LOCK-WITH
main89072-0K352i201308-201504
8907ASWITCH SET, TRANSMITTER
main8907A-71010i201107-201504
JORDAN SPEC&WIRELESS DOOR LOCK-WITH
main8907A-71020i201107-201208
ANTI-THEFT SYSTEM-*IM & *SEH&POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH(WITH/SETIN SECURITY SYSTEM)
main8907A-71020i201107-201208
ANTI-THEFT SYSTEM-*SEH&POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main8907A-71020i201107-201208
ANTI-THEFT SYSTEM-*SEH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main8907A-71020i201107-201210
ANTI-THEFT SYSTEM-*IM & *SEH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main8907A-71020i201107-202110
89745ABATTERY, TRANSMITTER
main89745-71010i201107-201208
JORDAN SPEC&POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH
main89745-71010i201107-201208
ANTI-THEFT SYSTEM-*SEH&POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main89745-71010i201107-201208
ANTI-THEFT SYSTEM-*SEH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main89745-71010i201107-201208
ANTI-THEFT SYSTEM-*IM & *SEH&POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH(WITH/SETIN SECURITY SYSTEM)
main89745-71010i201107-201210
ANTI-THEFT SYSTEM-*IM & *SEH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main89745-71010i201107-201210
POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH
main89745-71010i201107
89751ACOVER, TRANSMITTER HOUSING
main89751-0K030i201108-201512
main89751-0K040i201308-201504
main89751-0K070i201107-201210
POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH
main89751-0K070i201107-201210
WIRELESS DOOR LOCK-WITH
main89751-0K071i201211-201308
ANTI-THEFT SYSTEM-*IM&POWER DOOR LOCK-WITH & WITHOUT(AUTO LOCK(SPEED))&WIRELESS DOOR LOCK-WITH
main89751-0K071i201211-201308
POWER DOOR LOCK-WITH & WITHOUT(AUTO LOCK(SPEED))&WIRELESS DOOR LOCK-WITH
main89751-0K071i201211-201308
TAIL GATE-WITHOUT&POWER DOOR LOCK-WITH & WITHOUT(AUTO LOCK(SPEED))&WIRELESS DOOR LOCK-WITH
main89751-0K071i201211-201308
WIRELESS DOOR LOCK-WITH
main89751-0K072i201308-201504
ANTI-THEFT SYSTEM-*IM&POWER DOOR LOCK-WITH & WITHOUT(AUTO LOCK(SPEED))&WIRELESS DOOR LOCK-WITH
main89751-0K080i201307-201504
JORDAN SPEC&WIRELESS DOOR LOCK-WITH
main89751-0K080i201307-201504
ANTI-THEFT SYSTEM-*SEH&TAIL GATE-FOR A DECK(WITH KEY)&POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main89751-0K080i201307-201504
ANTI-THEFT SYSTEM-*SEH&POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main89751-0K080i201307-201504
WIRELESS DOOR LOCK-WITH
main89751-0K080i201307-201504
JORDAN SPEC&POWER DOOR LOCK-WITH & WITHOUT(AUTO LOCK(SPEED))&WIRELESS DOOR LOCK-WITH
main89751-0K080i201307-201504
POWER DOOR LOCK-WITH & WITHOUT(AUTO LOCK(SPEED))&WIRELESS DOOR LOCK-WITH
main89751-0K080i201307-201504
PAKISTAN SPEC&ANTI-THEFT SYSTEM-*SEH&POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main89751-0K080i201307-201504
ANTI-THEFT SYSTEM-*SEH
main89751-0K080i201307-201308
ANTI-THEFT SYSTEM-*IM & *SEH
main89751-0K080i201307-201310
ANTI-THEFT SYSTEM-*IM & *SEH&POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH(WITH/SETIN SECURITY SYSTEM)
main89751-0K080i201307-201310
ANTI-THEFT SYSTEM-*IM & *SEH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main89751-0K080i201307-201310
ANTI-THEFT SYSTEM-*IM & *SEH & TRACKING & BLOCKING SYSTEM&POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main89751-0K090i201310-201402
ANTI-THEFT SYSTEM-*IM & *SEH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main89751-0K090i201310-201402
ANTI-THEFT SYSTEM-*IM & *SEH & TRACKING & BLOCKING SYSTEM&POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main89751-0K090i201310-201402
ANTI-THEFT SYSTEM-*IM & *SEH&TAIL GATE-FOR A DECK(WITH KEY)
main89751-0K090i201308-201402
ANTI-THEFT SYSTEM-*IM & *SEH&POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH(WITH/SETIN SECURITY SYSTEM)
main89751-0K090i201308-201402
ANTI-THEFT SYSTEM-*IM & *SEH
main89751-0K091i201403-201609
main89751-0K091i201403-201512
ANTI-THEFT SYSTEM-*IM & *SEH&POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH(WITH/SETIN SECURITY SYSTEM)
main89751-0K092i201610-202110
main89751-52140i201107-201306
ANTI-THEFT SYSTEM-*SEH&TAIL GATE-FOR A DECK(WITH KEY)&POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main89751-52140i201107-201306
ANTI-THEFT SYSTEM-*SEH&POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main89751-52140i201107-201306
ANTI-THEFT SYSTEM-*IM & *SEH&POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH(WITH/SETIN SECURITY SYSTEM)
main89751-52140i201107-201306
ANTI-THEFT SYSTEM-*IM & *SEH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main89751-52140i201107-201306
WIRELESS DOOR LOCK-WITH
main89751-52140i201107-201306
JORDAN SPEC&WIRELESS DOOR LOCK-WITH
main89751-52140i201107-201306
PAKISTAN SPEC&ANTI-THEFT SYSTEM-*SEH&POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main89751-52140i201107-201208
ANTI-THEFT SYSTEM-*SEH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main89751-52140i201107-201208
JORDAN SPEC&POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH
89752ACASE, TRANSMITTER HOUSING
main89752-02220i201107-201504
ANTI-THEFT SYSTEM-*SEH
main89752-02220i201107-201504
ANTI-THEFT SYSTEM-*SEH&POWER DOOR LOCK-WITH
main89752-0K040i201107-201504
JORDAN SPEC&WIRELESS DOOR LOCK-WITH
main89752-0K070i201107-201504
WIRELESS DOOR LOCK-WITH
main89752-0K080i201107-201210
ANTI-THEFT SYSTEM-*IM & *SEH
main89752-0K080i201107-201208
ANTI-THEFT SYSTEM-*IM & *SEH&POWER DOOR LOCK-WITH
main89752-0K080i201107-202110
89785BTRANSMITTER, TRANSPONDER KEY MASTER
main89785-08040i201107-201601
89786BTRANSMITTER, TRANSPONDER KEY SUB
main89786-08040i201107-201210
BLANK KEY,ANTI-THEFT SYSTEM-*IM
main89786-08040i201107-201210
BLANK KEY,ANTI-THEFT SYSTEM-*IM & *SEH
main89786-08040i201107-201210
BLANK KEY
90119T0098

19 parts on this diagram · 2 diagrams in section
