BRAKE MASTER CYLINDER

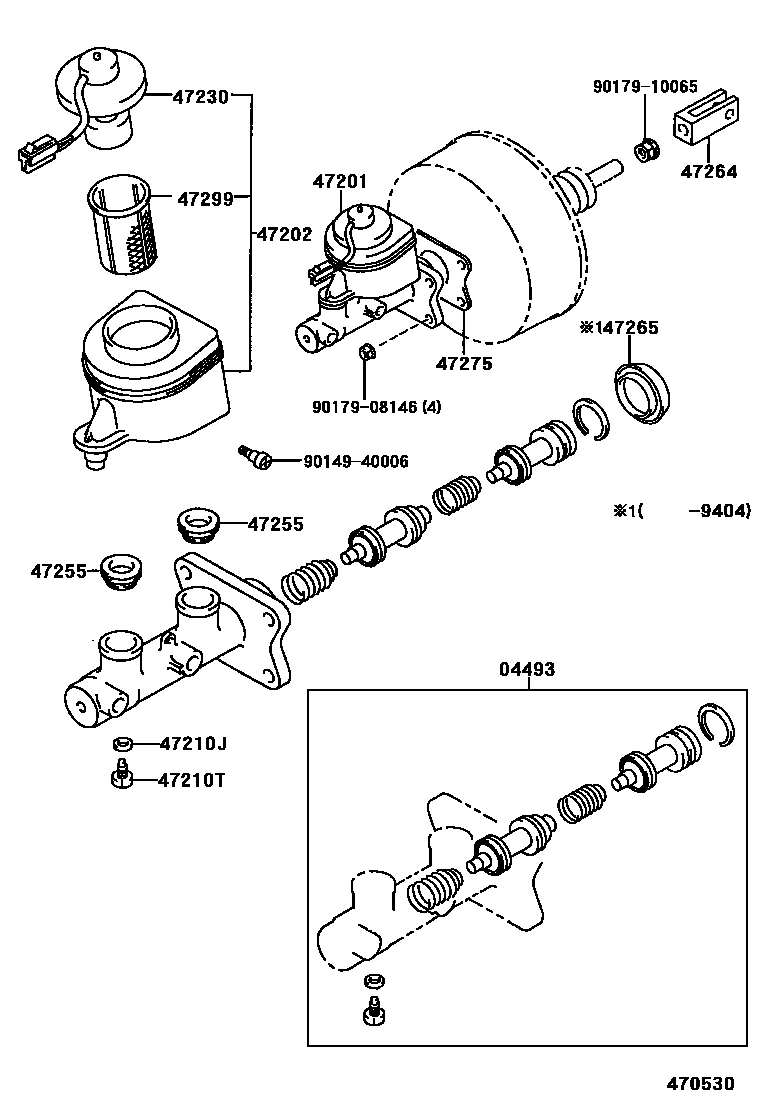

Parts diagram
04493CYLINDER KIT, BRAKE MASTER
main04493-25060i199108-200401
main04493-35280i198808-199108
main04493-35290i198808-199108
W(FR DISC BRAKE)
main04493-35320i199108-199408
main04493-60280i199108-199909
main04493-60280i199108-199909
W(FR DISC BRAKE)
main04493-60290i200106-200401
W(ABS)
main04493-60290i200106
main04493-60300i200106-200401
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-35640i198808-199108
main47201-35680i198808-199108
main47201-35720i198907-199108
main47201-35740i198808-199108
main47201-35770i198808-199108
W(FR DISC BRAKE)
main47201-35780i198808-199108
main47201-35790i198808-199108
W(FR DISC BRAKE)
main47201-35860i198910-199010
VW BRAND
main47201-35870i198910-199010
VW BRAND & W(FR DISC BRAKE)
main47201-3D040i199108-199208
main47201-3D060i199108-199308
W(FR DISC BRAKE)
main47201-3D070i199108-199308
W(FR DISC BRAKE)
main47201-3D090i199108-199909
main47201-3D100i199108-199909
main47201-3D140i199208-199408
W(FR DISC BRAKE)
main47201-3D141i199408-199708
W(FR DISC BRAKE)
main47201-3D141i199408-200106
main47201-3D150i199208-199308
main47201-3D210i199308-199408
W(FR DISC BRAKE)
main47201-3D211i199408-199708
main47201-3D211i199408-199909
W(FR DISC BRAKE)
main47201-3D270i199408-199909
W(FR DISC BRAKE)
main47201-3D300i199408-199812
main47201-3D490i200106
main47201-60650i200106
W(ABS)
main47201-60660i200106
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47202-34020i199408-199511
W(FR DISC BRAKE)
main47202-35200i198808-199909
main47202-35210i198808-199108
W(FR DISC BRAKE)
main47202-35220i198808-199308
W(FR DISC BRAKE)
main47202-35250i198808-199909
main47202-35270i198910-199010
VW BRAND & W(FR DISC BRAKE)
main47202-35280i198910-199010
VW BRAND
main47202-35320i199208-199408
W(FR DISC BRAKE)
main47202-35321i199408-199905
main47202-35321i199408-199909
W(FR DISC BRAKE)
main47220-35010i199511-199909
W(FR DISC BRAKE)
main47220-60090i200106
47210JGASKET(FOR MASTER CYLINDER)
main90029-43001i200106
main90430-06104i198808-199909
47210TBOLT(FOR BRAKE MASTER CYLINDER)
main90109-06077i198808-199909
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-12040i198808-199909
main47230-20100i199208-199408
W(FR DISC BRAKE)
main47230-20140i199408-199905
main47230-20140i199408-199909
W(FR DISC BRAKE)
main47230-35010i198910-199010
VW BRAND
main84460-12070i198808-199001
W(FR DISC BRAKE)
main84460-35030i198910-199108
VW BRAND & W(FR DISC BRAKE)
main84460-35040i199001-199308
W(FR DISC BRAKE)
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-16010i198808-199909
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-22010i198808-199308
main47264-28010i199308-199909
main47264-30040i198907-199108
main47264-50010i199108-199308
47265BOOT, MASTER CYLINDER
main47265-20050i198808-199404
47275GASKET, BRAKE MASTER CYLINDER
main47275-12020i200106
main47275-24010i198808-199909
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-24010i199208-199909
W(FRONT DISC BRAKE)
main47299-24010i199308-199909
main47299-32010i198808-199909
9014940006
9017908146
9017910065

14 parts on this diagram · 2 diagrams in section
