PLANETARY GEAR, REVERSE PISTON & COUNTER GEAR(ATM)

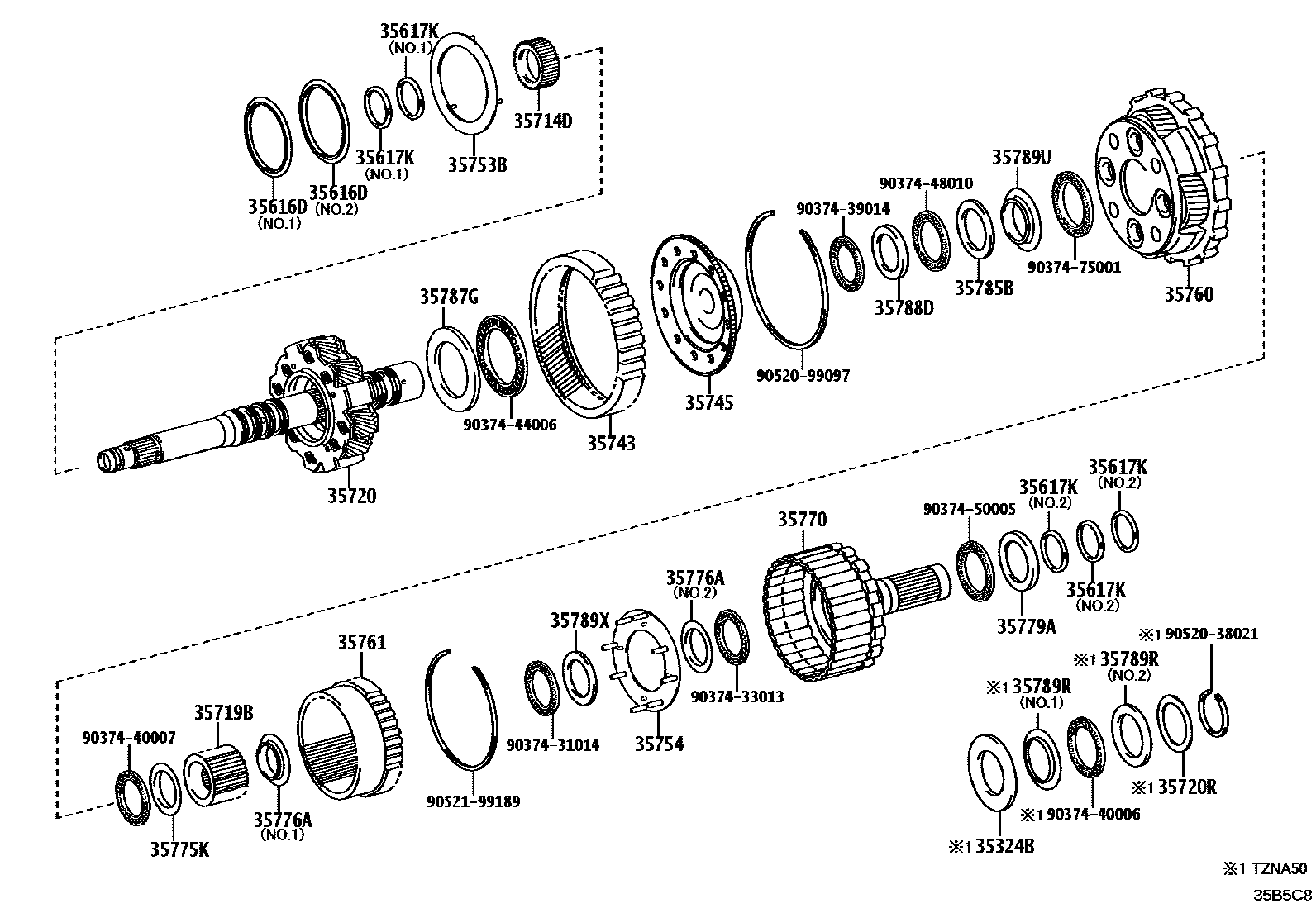

Parts diagram
35324BSPACER, OUTPUT SHAFT (ATM)
main35469-35040i202412
35616DWASHER, CLUTCH DRUM THRUST
main35616-60030i202412
NO.1:REFER ILLUST.
main35616-60040i202412
NO.2:REFER ILLUST.
35617KRING, CLUTCH DRUM OIL SEAL
main35617-60110i202412
NO.1:REFER ILLUST.
main35617-60120i202412
NO.2:REFER ILLUST.
35714DGEAR, FR PLANETARY SUN
main35714-60090i202412
35719BGEAR, PLANETARY SUN
main35715-60020i202412
35720GEAR ASSY, FRONT PLANETARY
main35720-60120i202412
35720RSHIM(FOR FRONT PLANETARY GEAR)
main90564-40047i202412
T=1.13
main90564-40048i202412
T=1.16
main90564-40049i202412
T=1.19
main90564-40050i202412
T=1.22
main90564-40051i202412
T=1.25
main90564-40052i202412
T=1.28
main90564-40053i202412
T=1.31
main90564-40054i202412
T=1.34
main90564-40055i202412
T=1.37
main90564-40056i202412
T=1.40
main90564-40057i202412
T=1.43
main90564-40058i202412
T=1.46
main90564-40059i202412
T=1.49
main90564-40060i202412
T=1.52
main90564-40061i202412
T=1.55
main90564-40062i202412
T=1.58
main90564-40063i202412
T=1.61
main90564-40064i202412
T=1.64
main90564-40065i202412
T=1.67
main90564-40066i202412
T=1.70
main90564-40067i202412
T=1.73
main90564-40068i202412
T=1.76
main90564-40069i202412
T=1.79
35743GEAR, FRONT PLANETARY RING
main35743-60090i202412
35745FLANGE, FRONT PLANETARY RING GEAR
main35745-60040i202412
35753BRECEIVER, FRONT PLANETARY OIL
main35753-60030i202412
35754RETAINER, SLEEVE GUIDE
main35754-60030i202412
35760GEAR ASSY, REAR PLANETARY
main35760-60200i202412
35761GEAR, REAR PLANETARY RING
main35761-60080i202412
35770SHAFT ASSY, OUTPUT
main35770-35010i202412
main35770-60070i202412
35775KRACE, THRUST BEARING, NO.5
main35775-60040i202412
35776ARACE, THRUST BEARING, NO.6
main35776-60030i202412
NO.1:REFER ILLUST.
main35778-60040i202412
NO.2:REFER ILLUST.
35779ARACE, THRUST BEARING, NO.9
main35779-60040i202412
35785BRACE, THRUST BEARING, NO.4
main35785-60030i202412
35787GRACE, THRUST BEARING, NO.2
main35787-60030i202412
35788DRACE, THRUST BEARING, NO.3
main35788-60030i202412
35789RRACE, THRUST BEARING (FOR REAR OUTPUT SHAFT)
main35789-35120i202412
T=3.60,NO.1:REFER ILLUST.
main35789-35130i202412
T=3.90,NO.2:REFER ILLUST.
35789URACE, THRUST BEARING
main35789-60160i202412
35789XRACE, THRUST BEARING
main35789-60190i202412
9037431014
9037433013
9037439014
9037440006
9037440007
9037444006
9037448010
9037450005
9037475001
9052038021
9052099097
9052199189

35 parts on this diagram · 1 diagram in section
