REAR DOOR LOCK & HANDLE

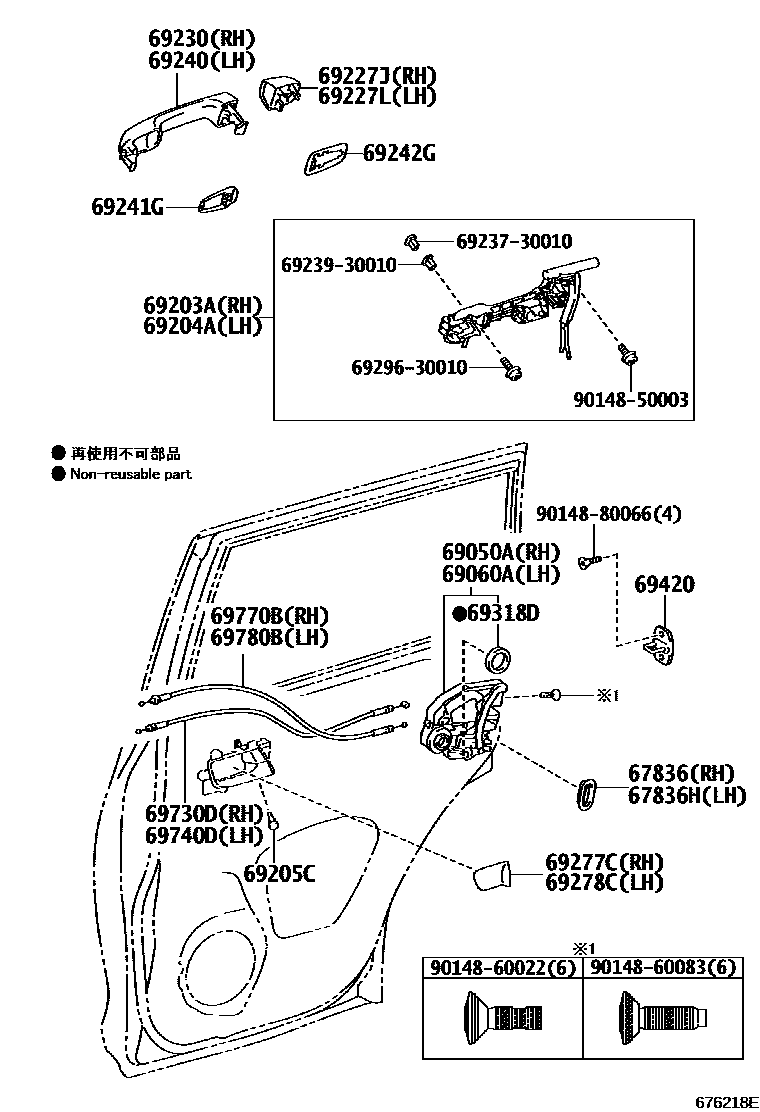

Parts diagram
67836COVER, REAR DOOR LOCK CHILD PROTECTION, RH
main67836-12040i200908-201501
main67836-33030i201502-201607
main67836-60010i201608-201908
67836HCOVER, REAR DOOR LOCK CHILD PROTECTION, LH
main67836-12040i200908-201501
main67836-33030i201502-201607
main67836-60010i201608-201908
69050ALOCK ASSY, REAR DOOR W/MOTOR, RH
main69050-33120i200908-201908
69060ALOCK ASSY, REAR DOOR W/MOTOR, LH
main69060-33120i200908-201908
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-35020i200908-202104
main69203-35021i202105
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-35010i200908-202104
main69204-35011i202105
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90541-04014i201101-201308
main90541-04018i200908-201101
69227JCOVER, REAR DOOR OUTSIDE HANDLE, RH
main69250-60010-A0i201308-201908
SUPER WHITE 2,040
main69250-60010-A1i201808-201908
WHITE PEARL CS.,070
main69250-60010-B0i200908-201908
SILVER ME.,1F7
main69250-60010-B1i200908-202310
GRAY ME.,1G3
main69250-60010-B5i201612-202108
CEMENT GRAY ME.,1H5
main69250-60010-B6i202310
DK.GRAY,1L7
main69250-60010-C0i200908-201408
BLACK,202
main69250-60010-C2i201908
ATTITUDE BLACK MC.,040 ,070 ,1F7 ,1G3 ,218 ,3R3 ,8S6
main69250-60010-C2i201408-201908
ATTITUDE BLACK MC.,070 ,1G3 ,218
main69250-60010-D1i200908-201308
DK. RED M.M.,3Q3
main69250-60010-D3i201308-201908
RED M.M.,3R3
main69250-60010-E3i201411-201508
ORANGE M.M.,4X0
main69250-60010-E4i201508-201612
BEIGE,4V6
main69250-60010-E7i202208
POP ORANGE CS.,4W5
main69250-60010-E8i202310
TERRA,4Z0
main69250-60010-F0i202108-202310
YELLOW M.M.,5C3
main69250-60010-G3i201908-202208
DK.GREEN,6V7
main69250-60010-G4i202008-202310
URBAN KHAKI,6X3
main69250-60010-J2i201308-201908
DK.BLUE MC.,8S6
main69250-60010-J3i201708-201808
GRAYISH BLUE,8W2
main69250-60010-J4i201808-201908
BLUE,8T6
69227LCOVER, REAR DOOR OUTSIDE HANDLE, LH
main69250-60010-A0i201308-201908
SUPER WHITE 2,040
main69250-60010-A1i201808-201908
WHITE PEARL CS.,070
main69250-60010-B0i200908-201908
SILVER ME.,1F7
main69250-60010-B1i200908-202310
GRAY ME.,1G3
main69250-60010-B5i201612-202108
CEMENT GRAY ME.,1H5
main69250-60010-B6i202310
DK.GRAY,1L7
main69250-60010-C0i200908-201408
BLACK,202
main69250-60010-C2i201908
ATTITUDE BLACK MC.,040 ,070 ,1F7 ,1G3 ,218 ,3R3 ,8S6
main69250-60010-C2i201408-201908
ATTITUDE BLACK MC.,070 ,1G3 ,218
main69250-60010-D1i200908-201308
DK. RED M.M.,3Q3
main69250-60010-D3i201308-201908
RED M.M.,3R3
main69250-60010-E3i201411-201508
ORANGE M.M.,4X0
main69250-60010-E4i201508-201612
BEIGE,4V6
main69250-60010-E7i202208
POP ORANGE CS.,4W5
main69250-60010-E8i202310
TERRA,4Z0
main69250-60010-F0i202108-202310
YELLOW M.M.,5C3
main69250-60010-G3i201908-202208
DK.GREEN,6V7
main69250-60010-G4i202008-202310
URBAN KHAKI,6X3
main69250-60010-J2i201308-201908
DK.BLUE MC.,8S6
main69250-60010-J3i201708-201808
GRAYISH BLUE,8W2
main69250-60010-J4i201808-201908
BLUE,8T6
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69211-60090-A0i201308-201908
SUPER WHITE 2,040
main69211-60090-A1i201808-201908
WHITE PEARL CS.,070
main69211-60090-B0i200908-201908
SILVER ME.,1F7
main69211-60090-B1i200908-202310
GRAY ME.,1G3
main69211-60090-B3i201612-202108
CEMENT GRAY ME.,1H5
main69211-60090-B4i202310
DK.GRAY,1L7
main69211-60090-C0i200908-201408
BLACK,202
main69211-60090-C2i201908
ATTITUDE BLACK MC.,040 ,070 ,1F7 ,1G3 ,218 ,3R3 ,8S6
main69211-60090-C2i201408-201908
ATTITUDE BLACK MC.,070 ,1G3 ,218
main69211-60090-D1i200908-201308
DK. RED M.M.,3Q3
main69211-60090-D2i201308-201908
RED M.M.,3R3
main69211-60090-E2i201411-201508
ORANGE M.M.,4X0
main69211-60090-E3i201508-201612
BEIGE,4V6
main69211-60090-E6i202208
POP ORANGE CS.,4W5
main69211-60090-E7i202310
TERRA,4Z0
main69211-60090-F0i202108-202310
YELLOW M.M.,5C3
main69211-60090-G2i201908-202208
DK.GREEN,6V7
main69211-60090-G3i202008-202310
URBAN KHAKI,6X3
main69211-60090-J2i201308-201908
DK.BLUE MC.,8S6
main69211-60090-J3i201708-201808
GRAYISH BLUE,8W2
main69211-60090-J4i201808-201908
BLUE,8T6
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69211-60090-A0i201308-201908
SUPER WHITE 2,040
main69211-60090-A1i201808-201908
WHITE PEARL CS.,070
main69211-60090-B0i200908-201908
SILVER ME.,1F7
main69211-60090-B1i200908-202310
GRAY ME.,1G3
main69211-60090-B3i201612-202108
CEMENT GRAY ME.,1H5
main69211-60090-B4i202310
DK.GRAY,1L7
main69211-60090-C0i200908-201408
BLACK,202
main69211-60090-C2i201908
ATTITUDE BLACK MC.,040 ,070 ,1F7 ,1G3 ,218 ,3R3 ,8S6
main69211-60090-C2i201408-201908
ATTITUDE BLACK MC.,070 ,1G3 ,218
main69211-60090-D1i200908-201308
DK. RED M.M.,3Q3
main69211-60090-D2i201308-201908
RED M.M.,3R3
main69211-60090-E2i201411-201508
ORANGE M.M.,4X0
main69211-60090-E3i201508-201612
BEIGE,4V6
main69211-60090-E6i202208
POP ORANGE CS.,4W5
main69211-60090-E7i202310
TERRA,4Z0
main69211-60090-F0i202108-202310
YELLOW M.M.,5C3
main69211-60090-G2i201908-202208
DK.GREEN,6V7
main69211-60090-G3i202008-202310
URBAN KHAKI,6X3
main69211-60090-J2i201308-201908
DK.BLUE MC.,8S6
main69211-60090-J3i201708-201808
GRAYISH BLUE,8W2
main69211-60090-J4i201808-201908
BLUE,8T6
69241GPAD, REAR DOOR OUTSIDE HANDLE, FRONT
main69241-60060i200908-201908
69242GPAD, REAR DOOR OUTSIDE HANDLE, REAR
main69242-60080i200908-201908
69277CBEZEL, REAR DOOR INSIDE HANDLE, RH
main69297-35010i200908-201908
69278CBEZEL, REAR DOOR INSIDE HANDLE, LH
main69298-35010i200908-201908
69318DSEAL, DOOR LOCK WIRING HARNESS
main69318-51010i200908-201908
69420PLATE ASSY, REAR DOOR LOCK STRIKER
main69410-33010i200908-201908
69730DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL, RH
main69730-35030i200908-201908
69740DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL LH
main69730-35030i200908-201908
69770BCABLE ASSY, REAR DOOR INSIDE LOCKING, RH
main69770-35030i200908-201908
69780BCABLE ASSY, REAR DOOR INSIDE LOCKING, LH
main69770-35030i200908-201908
6923730010RETAINER, DOOR OUTSIDE HANDLE
6923930010PIN, BACK DOOR OUTSIDE HANDLE
6929630010SCREW, DOOR INSIDE HANDLE
9014850003
9014860022
9014860083
9014880066

28 parts on this diagram · 1 diagram in section
