BRAKE MASTER CYLINDER

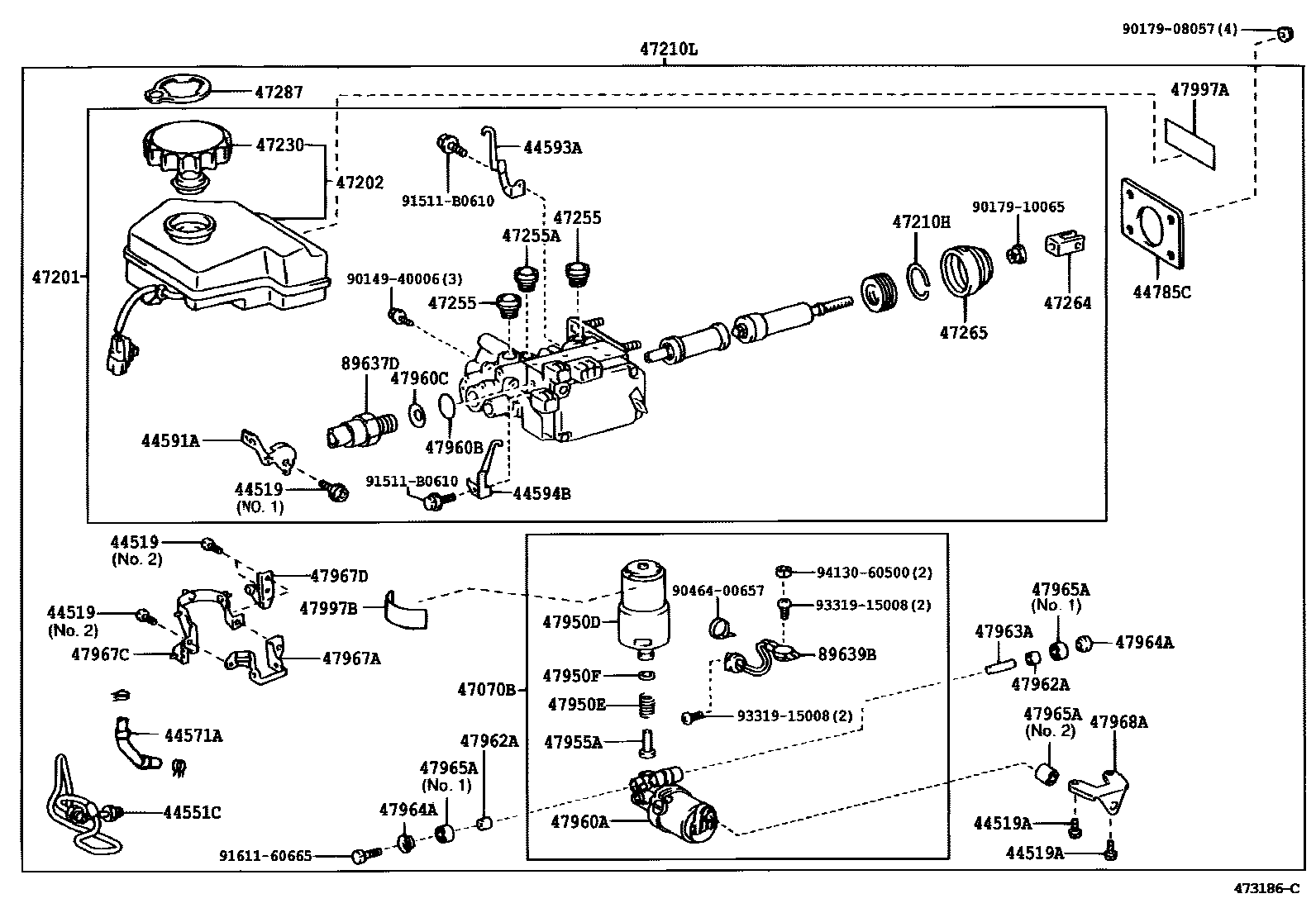

Parts diagram
44519BOLT, BRAKE ACTUATOR
main44519-24020i200208-200410
NO.1
main44519-30010i200208-200410
NO.2
44519ABOLT(FOR BRAKE BOOSTER PUMP)
main44519-24020i200208-200410
44551CTUBE, BRAKE ACTUATOR, NO.1
main44551-51010i200208-200410
main44551-60040i200408-200508
44571AHOSE, BRAKE ACTUATOR, NO.1
main44571-30080i200208-200410
main44571-60020i200408-200508
44591ABRACKET, BRAKE ACTUATOR, NO.1
main44591-60050i200208-200410
main44591-60060i200408-200508
44593ABRACKET, BRAKE ACTUATOR, NO.3
main44593-60010i200208-200410
44594BBRACKET, BRAKE ACTUATOR, NO.4
main44594-60010i200208-200410
44785CGASKET, BRAKE BOOSTER
main44785-60020i200208-200508
47070BPUMP ASSY, BRAKE BOOSTER W/ACCUMULATOR
main47070-30060i200208-200410
main47070-60030i200408-200904
main47070-60050i200904
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47025-35070i200408-200708
main47025-35071i200708
main47025-60080i200208-200408
main47025-60081i200408-200410
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47220-60170i200408-200410
main47220-60180i200408-200508
main47220-60190i200208-200408
47210HRING, SNAP(FOR BRAKE MASTER CYLINDER)
main90520-32012i200208-200508
47210LBRAKE BOOSTER ASSY, W/MASTER CYLINDER
main47050-35030i200408-200708
main47050-35031i200708
main47050-60080i200208-200408
main47050-60081i200408-200410
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-24010i200408-200508
main47230-30130i200208-200410
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-16010i200208-200508
47255AGROMMET, MASTER CYLINDER RESERVOIR, NO.2
main31417-35010i200208-200508
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-60020i200208-200908
47265BOOT, MASTER CYLINDER
main90029-70001i200208-200508
47287LABEL, BRAKE FLUID INFORMATION
main47287-20020i200208-200410
47950DACCUMULATOR ASSY, BRAKE BOOSTER
main47950-30010i200208-200410
main47950-60020i200408-200508
47950ESPRING, COMPRESSION(FOR BRAKE BOOSTER ACCUMULATOR)
main90501-16160i200208-200410
47950FRING, O(FOR BRAKE BOOSTER ACCUMULATOR)
main90301-13014i200208-200508
47955APIPE, BRAKE BOOSTER ACCUMULATOR
main47955-30010i200208-200410
main47955-60010i200408-200508
47960APUMP ASSY, BRAKE BOOSTER
main47960-30030i200208-200410
main47960-60050i200904
main47960-60090i200408-200904
47960BRING, O(FOR BRAKE BOOSTER PUMP OIL PRESSURE SENSOR)
main90301-15014i200208-200410
47960CSPACER(FOR BRAKE BOOSTER PUMP OIL PRESSURE SENSOR)
main90561-16009i200208-200410
47962ACOLLAR, BRAKE BOOSTER PUMP
main47962-24010i200208-200410
main47962-60090i200408-200508
47963ASHAFT, BRAKE BOOSTER PUMP
main47963-24010i200208-200410
47964AWASHER, BRAKE BOOSTER PUMP
main47964-24010i200208-200410
47965ABUSH, BRAKE BOOSTER PUMP
main47965-24010i200208-200410
NO.1
main47965-30010i200408-200502
NO.1 & NO.2
main47965-30010i200208-200410
NO.2
main47965-30010i200502-200508
NO.1
main90015-AL001i200502-200508
NO.2
47967ABRACKET, BRAKE BOOSTER PUMP, NO.1
main47967-30020i200208-200410
main47967-60090i200408-200508
47967CBRACKET, BRAKE BOOSTER PUMP, NO.2
main47967-30030i200208-200410
47967DBRACKET, BRAKE BOOSTER PUMP, NO.3
main47967-30040i200208-200410
47968ABRACKET, BRAKE BOOSTER PUMP, NO.2
main47968-30020i200208-200410
47997ALABEL, ACCUMULATOR CAUTION, NO.1
main47997-60010i200208-200410
47997BLABEL, ACCUMULATOR CAUTION, NO,2
main47997-60030i200208-200410
89637DSENSOR, OIL PRESSURE
main89637-60020i200208-200408
89639BWIRE, BRAKE CONTROL
main89639-30100i200208-200410
9014940006
9017908057
9017910065
9046400657
91511B0610
9161160665
9331915008
9413060500

46 parts on this diagram · 3 diagrams in section
