REAR BUMPER & BUMPER STAY

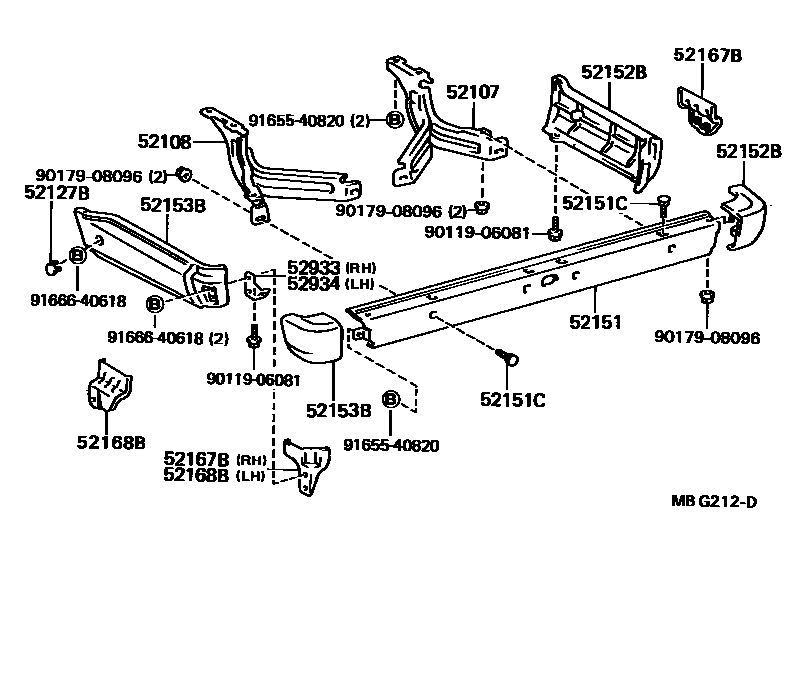

Parts diagram
52107STAY SUB-ASSY, REAR BUMPER, RH
main52015-89108i198403-198903
main52181-89115i198403-198608
STEP TYPE
52108STAY SUB-ASSY, REAR BUMPER, LH
main52016-89108i198403-198903
main52182-89112i198403-198608
STEP TYPE
52127BCOVER, REAR BUMPER HOLE, RH
main52127-89101i198403-198903
52151BUMPER ASSY, REAR
main52105-89105i198403-198608
main52105-89106i198403-198903
CHROME PLATED
main52105-89107i198403-198608
STEP TYPE
main52105-89109i198403-198608
STEP TYPE,CHROME PLATED
main52105-89112i198608-198903
52151CBOLT, ROUND HEAD SQUARE NECK(FOR REAR BUMPER)
main90112-08035i198403-198903
CHROME PLATED
main90112-08050i198403-198608
STEP TYPE
main90112-08065i198608-198903
52152BEXTENSION, REAR BUMPER, RH
main52106-89102i198403-198903
RR
main52106-89103i198403-198608
STEP TYPE,RR
main52152-89106i198403-198903
FR
52153BEXTENSION, REAR BUMPER, LH
main52107-89101i198403-198903
RR
main52107-89102i198403-198608
STEP TYPE,RR
main52153-89106i198403-198903
FR
52167BBRACKET, REAR BUMPER EXTENSION MOUNTING, RH
main52167-89101i198403-198903
FR
main52167-89102i198403-198903
RR
52168BBRACKET, REAR BUMPER EXTENSION MOUNTING, LH
main52168-89101i198403-198903
FR
main52168-89102i198403-198903
RR
52933BRACKET, SIDE BUMPER, REAR RH
main52933-89101i198403-198903
52934BRACKET, SIDE BUMPER, REAR LH
main52934-89101i198403-198903
9011906081
9017908096
9165540820
9166640618

15 parts on this diagram · 2 diagrams in section
