CONTROL SHAFT & CROSSSHAFT

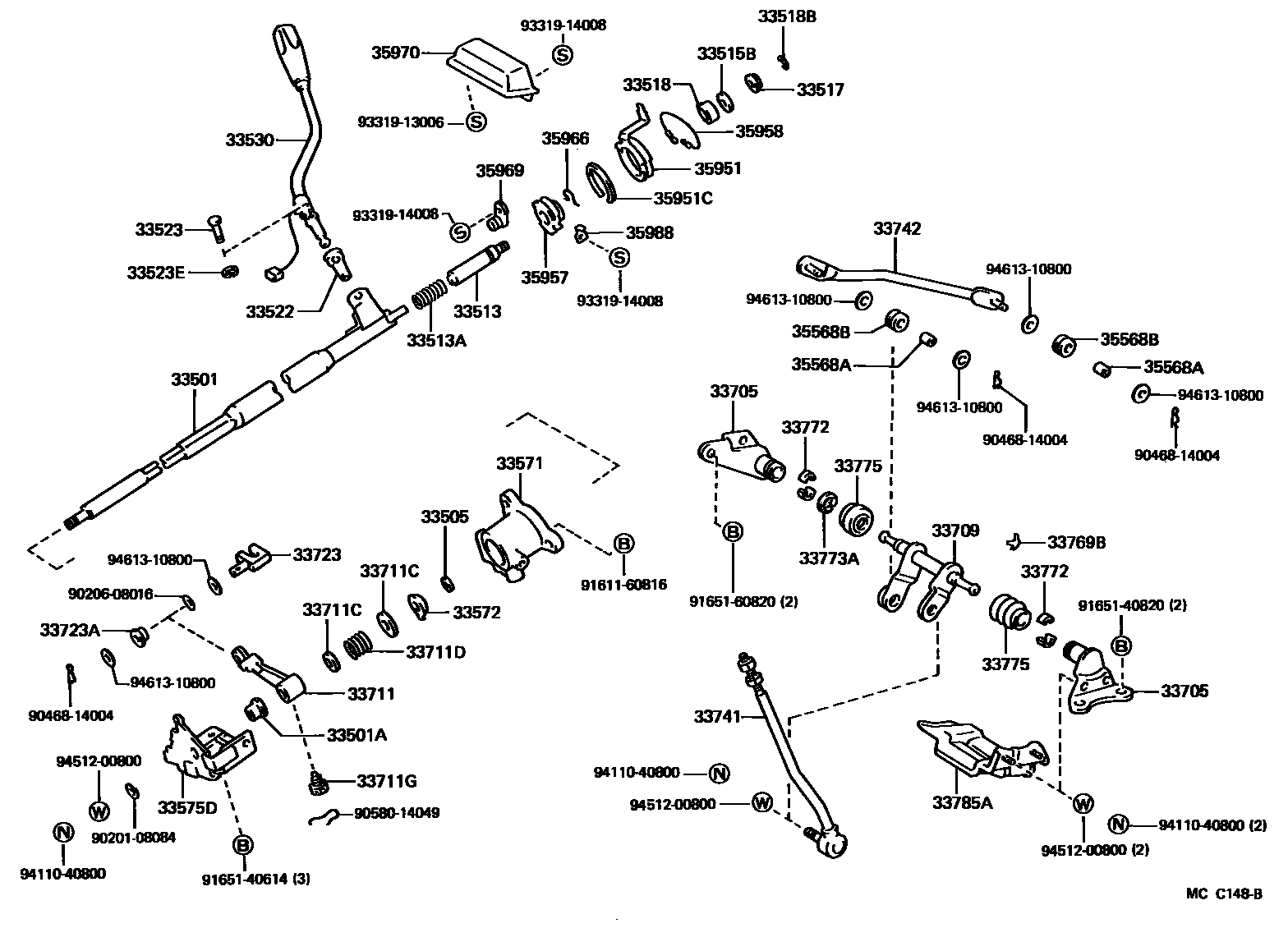

Parts diagram
33501SHAFT SUB-ASSY, CONTROL (FOR COLUMN SHIFT)
main33501-35190i198508-198512
main33501-35191i198512-198808
33501ABUSH (FOR COLUMN SHIFT CONTROL SHAFT)
main90386-10022i198508-198808
33505SEAL SUB-ASSY, CONTROL SHAFT DUST (FOR COLUMN SHIFT)
main33505-30010i198508-198808
33513SHAFT, CONTROL SHAFT BRACKET, UPPER
main33513-35080i198508-198512
main33513-35081i198512-198808
33513ASPRING, COMPRESSION (FOR BRACKET UPPER SHAFT)
main90501-14083i198512-198808
main90501-14784i198508-198512
33515BSEAT, CONTROL UPPER SHAFT (FOR COLUMN SHIFT)
main33515-30010i198508-198808
33517RETAINER, CONTROL SHAFT UPPER SPRING
main33517-30010i198508-198808
33518BUSH, UPPER CONTROL SHAFT PIECE
main33518-30030i198508-198808
33518BRING, E (FOR UPPER CONTROL SHAFT PIECE BUSH)
main90523-06019i198508-198808
33522SEAT, SHIFT LEVER PLATE (FOR COLUMN SHIFT)
main33522-36010i198508-198808
33523PIN, SHIFT LEVER (FOR COLUMN SHIFT)
main90249-07001i198508-198808
33523ERING, E (FOR SHIFT LEVER PIN)
main96160-00500i198508-198808
33530LEVER ASSY, SHIFT (FOR COLUMN SHIFT)
main33503-35070i198508-198808
33571BRACKET, CONTROL SHAFT, LOWER (FOR COLUMN SHIFT)
main33571-35090i198508-198808
33572BUSH, CONTROL SHAFT LOWER (FOR COLUMN SHIFT)
main33572-30020i198508-198808
33575DRETAINER, CONTROL SHIFT LEVER (FOR COLUMN SHIFT)
main33575-35110i198508-198808
33705SUPPORT SUB-ASSY, CROSS SHAFT (FOR BODY SIDE)
main33705-35030i198508-198808
LH
main33705-35040i198508-198808
RH
33709SHAFT SUB-ASSY, CROSS, NO.1 (FOR COLUMN SHIFT)
main33709-35120i198508-198808
33711LEVER, CONTROL SHAFT (FOR COLUMN SHIFT)
main33711-35050i198508-198808
33711CWASHER, PLATE (FOR CONTROL SHAFT LEVER)
main90201-17044i198508-198808
T=1.2,LWR
main90201-17048i198508-198808
T=1.0,UPR
33711DSPRING, COMPRESSION (FOR CONTROL SHAFT LEVER)
main90501-10311i198508-198808
33711GBOLT, CONTROL SHAFT LEVER LOCK
main33218-35010i198508-198808
33723SWIVEL, CONNECTING ROD (FOR COLUMN SHIFT)
main33723-35010i198508-198808
33723ABUSH (FOR COLUMN SHIFT CONTROL SHAFT)
main90389-08008i198508-198808
33741ROD, GEAR SHIFTING, NO.1 (FOR COLUMN SHIFT)
main33710-35120i198508-198808
33742ROD, GEAR SHIFTING, NO.2(FOR COLUMN SHIFT)
main33742-35100i198508-198808
33769BSPRING, CROSS SHAFT END
main33769-35010i198508-198808
33772BUSH, NO.1, CROSS SHAFT SUPPORT (FOR COLUMN SHIFT)
main33772-20010i198508-198808
33773ARING, HOLE SNAP (FOR CROSS SHAFT SUPPORT SNAP)
main96151-01600i198508-198808
33775COVER, CROSS SHAFT DUST (FOR COLUMN SHIFT)
main33775-20050i198508-198808
LH
main33775-30020i198508-198808
RH
33785AINSULATOR, CROSS SHAFT LEVER HEAT, NO.1(FOR COLUMN SHIFT)
main33785-35010i198508-198808
35568ABUSH (FOR SHIFTING ROD, 2ND)
main90389-08005i198508-198808
CROSS SHAFT SIDE
main90480-17177i198608-198808
TRANSMISSION SIDE
35568BGROMMET (FOR SHIFTING ROD, 2ND)
main90480-17001i198508-198808
35951INDICATOR, CONTROL POSITION
main35951-35010i198508-198808
35951CRING, SHAFT SNAP (FOR CONTROL POSITION INDICATOR)
main90520-41097i198508-198808
35957PULLEY, POSITION INDICATOR DRIVE
main35957-35010i198508-198512
main35957-35011i198512-198808
35958CORD, POSITION INDICATOR DRIVE
main35958-35010i198508-198808
35966RETAINER, CONTROL POSITION INDICATOR
main35966-30020i198508-198808
35969ADJUST, DRIVE CORD
main35969-20020i198508-198808
35970HOUSING ASSY, POSITION INDICATOR (FOR COLUMN SHIFT)
main35970-35010i198508-198808
35988RETAINER, DRIVE CORD
main35988-30012i198512-198808
main35988-35010i198508-198512
9020108084
9020608016
9046814004
9058014049
9161160816
9165140614
9165140820
9165160820
9331913006
9331914008
9411040800
9451200800
9461310800

54 parts on this diagram · 1 diagram in section
