EPC Data

BRAKE TUBE & CLAMP

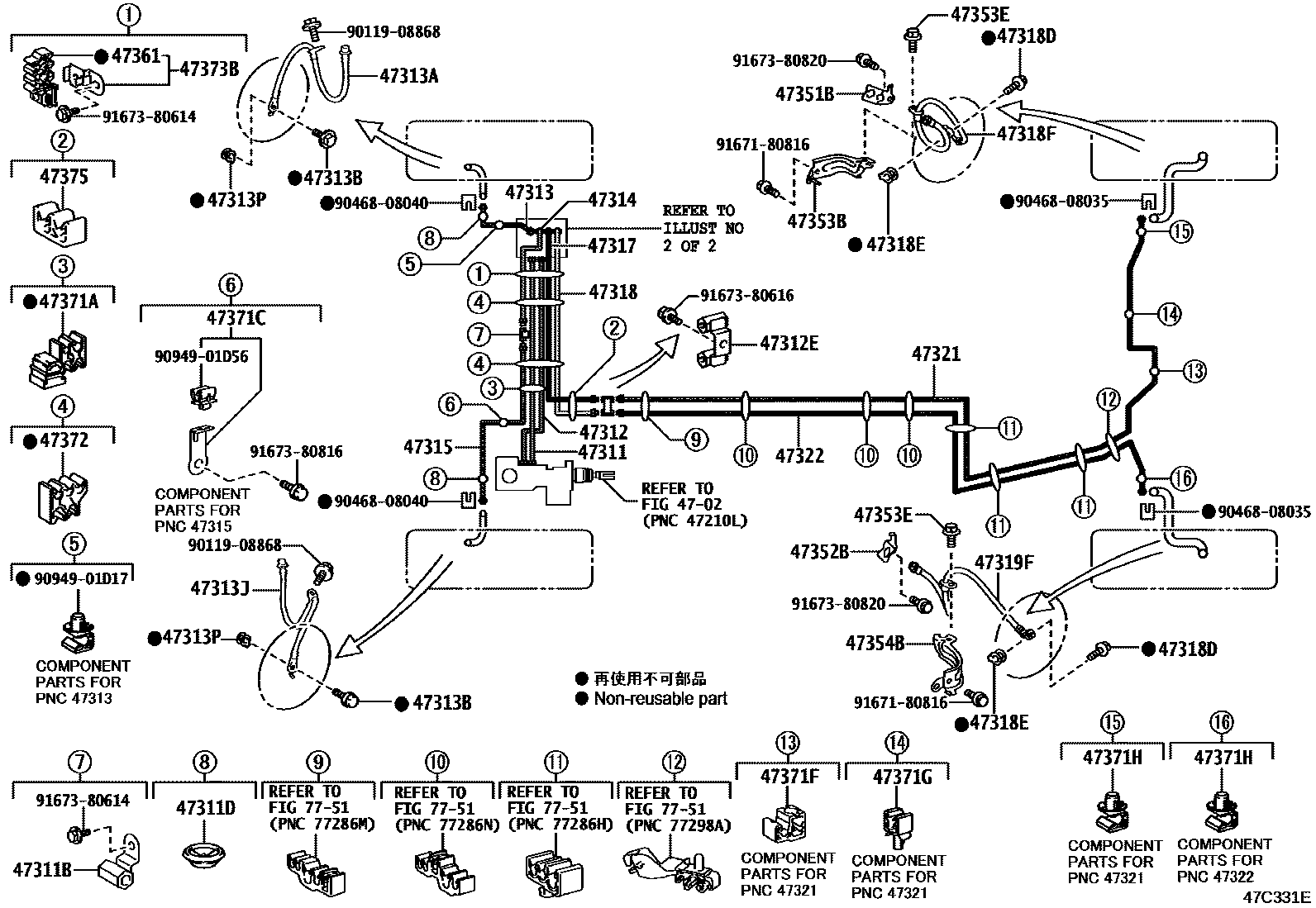

Parts diagram
4702
47311TUBE, FRONT BRAKE, NO.1
main47311-42260i202006-202310
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10272i202006-202310
47311DGROMMET(FOR FRONT BRAKE TUBE)
main90480-25037i202006-202310
47312TUBE, FRONT BRAKE, NO.2
main47312-42430i202006-202310
47312EWAY, NO.2(FOR FRONT BRAKE TUBE)
main90412-10285i202006-202310
47313TUBE, FRONT BRAKE, NO.3
main47313-42460i202006-202310
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02J10i202006-202310
main90947-02J12i202210-202310
KOREA SPEC
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058i202006-202310
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-02J11i202006-202310
main90947-02J15i202210-202310
KOREA SPEC
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50021i202006-202310
47314TUBE, FRONT BRAKE, NO.4
main47314-42280i202006-202310
47315TUBE, FRONT BRAKE, NO.5
main47315-42310i202006-202310
47317TUBE, FRONT BRAKE, NO.7
main47317-42290i202006-202310
47318TUBE, FRONT BRAKE, NO.8
main47318-42290i202006-202310
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10058i202006-202310
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50021i202006-202310
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02J43i202006-202310
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02J44i202006-202310
47321TUBE, REAR BRAKE, NO.1
main47321-42220i202006-202310
47322TUBE, REAR BRAKE, NO.2
main47322-42200i202006-202310
47351BBRACKET, FLEXIBLE HOSE, NO.1
main47351-47030i202006-202310
47352BBRACKET, FLEXIBLE HOSE, NO.2
main47352-47030i202006-202310
47353BBRACKET, FLEXIBLE HOSE, NO.3
main47351-10110i202006-202310
47353EBOLT(FOR FLEXIBLE HOSE BRACKET)
main90119-08868i202006-202310
47354BBRACKET, FLEXIBLE HOSE, NO.4
main47352-10060i202006-202310
47361CLAMP, TUBE
main90949-01E31i202006-202310
47371ACLAMP, BRAKE TUBE, NO.1
main90949-01E30i202006-202310
47371CCLAMP, BRAKE TUBE, NO.7
main47371-42140i202006-202310
47371FCLAMP, BRAKE TUBE, NO.10
main90949-01C82i202006-202310
47371GCLAMP, BRAKE TUBE, NO.11
main90949-01E01i202006-202310
47371HCLAMP, BRAKE TUBE, NO.12
main90949-01D17i202006-202310
47372CLAMP, BRAKE TUBE, NO.2
main90949-01E40i202006-202310
47373BCLAMP, BRAKE TUBE, NO.3
main47371-42150i202006-202310
47375CLAMP, BRAKE TUBE, NO.5
main90464-00903i202006-202310
7751
9011908868
9046808035
9046808040
9094901D17
9094901D56
9167180816
9167380614
9167380616
9167380816
9167380820

46 parts on this diagram · 2 diagrams in section
