ALTERNATOR

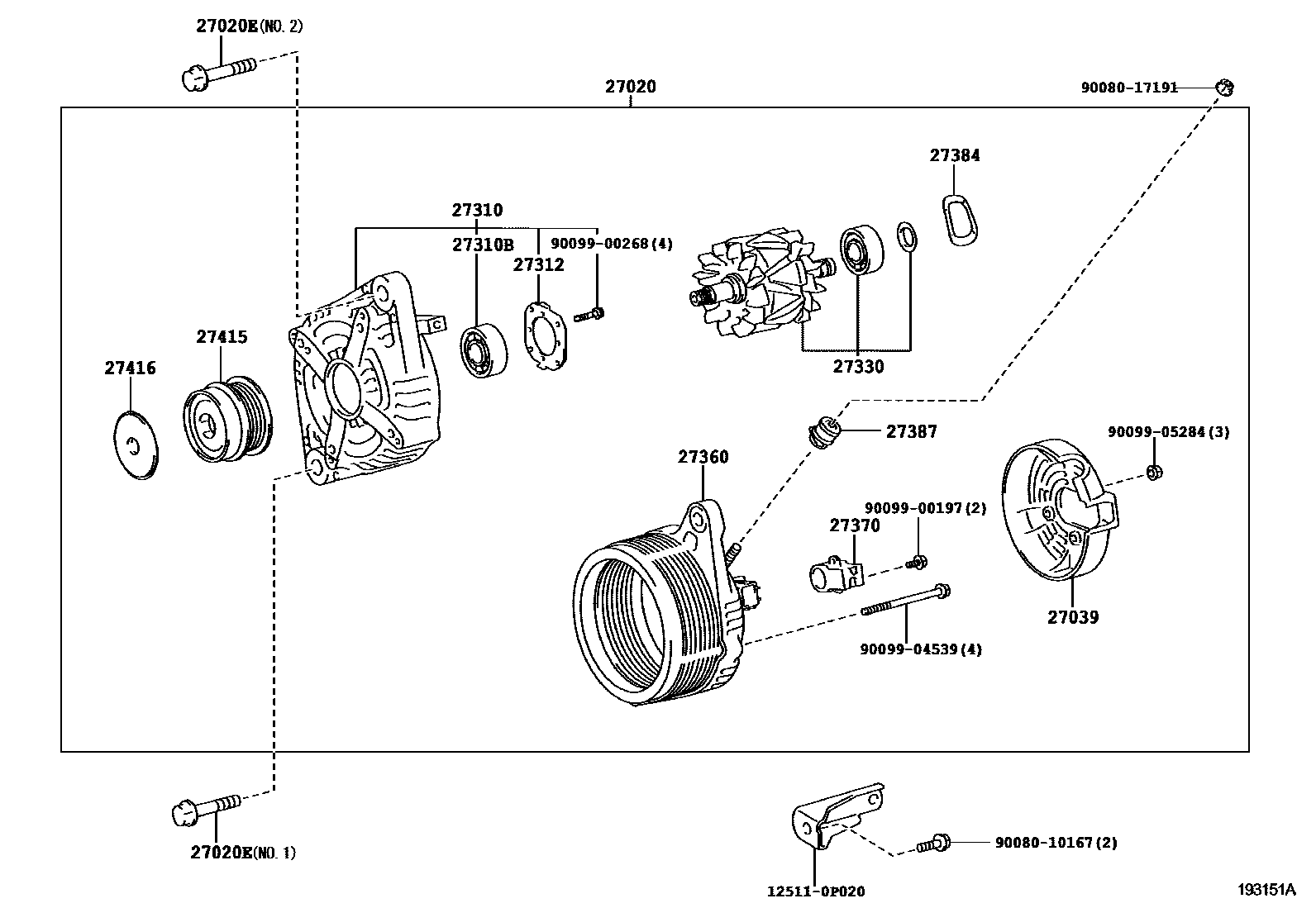

Parts diagram
27020ALTERNATOR ASSY
main27060-0P141i200811
12V 100A
main27060-0P241i200811
12V 150A,WITH(TOWING PACKAGE)
main27060-0V010i200811
12V 100A
27020EBOLT(FOR ALTERNATOR)
main90105-A0129i200811
NO.2
main90105-A0166i200811
NO.1
27039COVER, ALTERNATOR REAR END
main27039-0A110i200811-200906
main27039-0T040i200811
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-0P140i200811
main27310-0V010i200811
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90068-10033i200811
27312PLATE, RETAINER
main27312-72100i200811
27330ROTOR ASSY, ALTERNATOR
main27330-0A110i200811
WITH(TOWING PACKAGE)
main27330-0F060i200811
27360COIL ASSY, ALTERNATOR
main27360-0P140i200811
main27360-0P240i200811
WITH(TOWING PACKAGE)
main27360-0V010i200811
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-0P020i200811
27384WASHER
main27384-0A020i200811
27387INSULATOR, TERMINAL
main27387-0V060i201010
main27387-20130i200811-201010
27415PULLEY, ALTERNATOR W/CLUTCH
main27415-0W020i200811-201301
main27415-0W130i200811-201301
27416CAP, ALTERNATOR PULLEY
main27416-0W050i200811-201301
125110P020BRACKET, ALTERNATOR, NO.1
9008010167
9008017191
9009900197
9009900268
9009904539
9009905284

20 parts on this diagram · 2 diagrams in section
