REAR DOOR LOCK & HANDLE

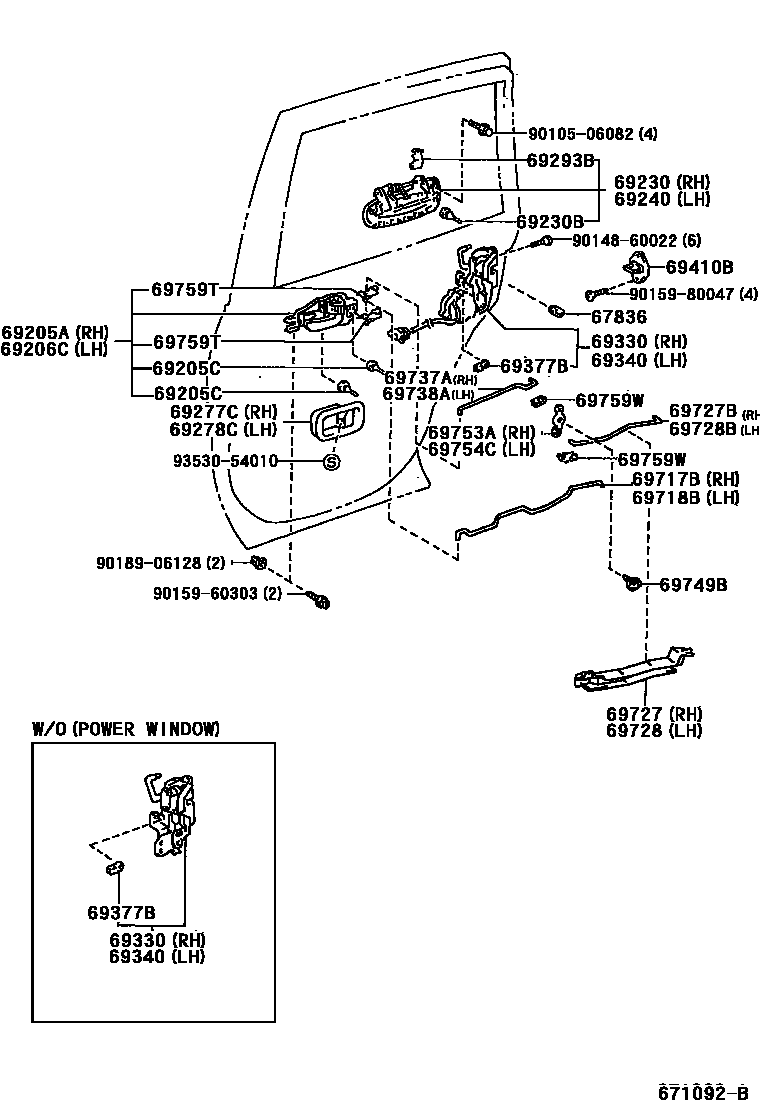

Parts diagram
67836COVER, REAR DOOR LOCK CHILD PROTECTION, RH
main67836-42010i199709-199911
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-42010-B1i199709
SHADOW GRAY,TRIM1#
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90541-04018i199709-199911
D=8.5
main90541-04020i199709-199911
D=12
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-42010-B1i199709
SHADOW GRAY,TRIM1#
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69230-12150-A3i199709-199810
WHITE,056
main69230-12150-B5i199709-199810
SILVER ME,199
main69230-12150-D7i199709-199810
WINE RED MC,3J8
main69230-12150-Q4i199709-199810
DK.GREEN M.M.,6P3
main69230-12150-R2i199709-199810
BLUE M.M.,8L5
main69230-42040-A1i199810-200008
WHITE,056
main69230-42040-A3i200008
SUPER WHITE 2,040
main69230-42040-B0i199810-200008
SILVER ME,199
main69230-42040-B2i200008
SILVER ME.,1C0
main69230-42040-D4i199810-200003
RED MC.,3M8
main69230-42040-G0i199810-200003
DK.GREEN M.M.,6P3
main69230-42040-J1i199810-200003
BLUE M.M.,8L5
69230BCUSHION(FOR REAR DOOR OUTSIDE HANDLE)
main90541-04014i199709-199911
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69240-12150-A3i199709-199810
WHITE,056
main69240-12150-B5i199709-199810
SILVER ME,199
main69240-12150-D7i199709-199810
WINE RED MC,3J8
main69240-12150-Q4i199709-199810
DK.GREEN M.M.,6P3
main69240-12150-R2i199709-199810
BLUE M.M.,8L5
main69240-42040-A1i199810-200008
WHITE,056
main69240-42040-A3i200008
SUPER WHITE 2,040
main69240-42040-B0i199810-200008
SILVER ME,199
main69240-42040-B2i200008
SILVER ME.,1C0
main69240-42040-D4i199810-200003
RED MC.,3M8
main69240-42040-G0i199810-200003
DK.GREEN M.M.,6P3
main69240-42040-J1i199810-200003
BLUE M.M.,8L5
69277CBEZEL, REAR DOOR INSIDE HANDLE, RH
main69277-22070-B1i199709
SHADOW GRAY,TRIM1#
69278CBEZEL, REAR DOOR INSIDE HANDLE, LH
main69278-22030-B1i199709
SHADOW GRAY,TRIM1#
69293BSNAP, REAR DOOR OUTSIDE HANDLE
main69293-12030i199709-199911
RH
main69293-12040i199709-199911
LH
69330LOCK ASSY, REAR DOOR, RH
main69050-42011i199709-199911
W(POWER DOOR LOCK)
main69330-42011i199709-200003
69340LOCK ASSY, REAR DOOR, LH
main69060-42011i199709-199911
W(POWER DOOR LOCK)
main69340-42011i199709-200003
69377BSNAP, REAR DOOR LOCK CONTROL ROD
main69759-20040i199709-199911
RH
main69759-20050i199709-199911
LH
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-87001i199709-199911
69717BLINK, REAR DOOR LOCK REMOTE CONTROL, RH
main69713-42010i199709-199911
69718BLINK, REAR DOOR LOCK REMOTE CONTROL, LH
main69714-42010i199709-199911
69727PROTECTOR, REAR DOOR INSIDE LOCKING LINK, RH
main69727-42010i199709-199911
69727BLINK, REAR DOOR INSIDE LOCKING, NO.2 RH
main69727-42020i199709-199911
69728PROTECTOR, REAR DOOR INSIDE LOCKING LINK, LH
main69728-42010i199709-199911
69728BLINK, REAR DOOR INSIDE LOCKING, NO.2 LH
main69728-42020i199709-199911
69737ALINK, REAR DOOR INSIDE LOCKING , RH
main69737-42010i199709-199911
69738ALINK, REAR DOOR INSIDE LOCKING , LH
main69738-42010i199709-199911
69749BCLAMP, REAR DOOR LOCK LINK
main69749-32030i199709-199911
69753ABELLCRANK, DOOR LOCK CONTROL
main69753-20060i199709-199911
69754CBELLCRANK, DOOR LOCK CONTROL, LH
main69753-20060i199709-199911
69759TSNAP, REAR DOOR INSIDE HANDLE
main69759-14050i199709-199911
RH
main69759-24070i199709-199911
LH
69759WSNAP, REAR DOOR LOCK CONTROL LINK
main69759-24030i199709-199911
9010506082
9014860022
9015960303
9015980047
9018906128
9353054010

33 parts on this diagram · 1 diagram in section
