BRAKE TUBE & CLAMP

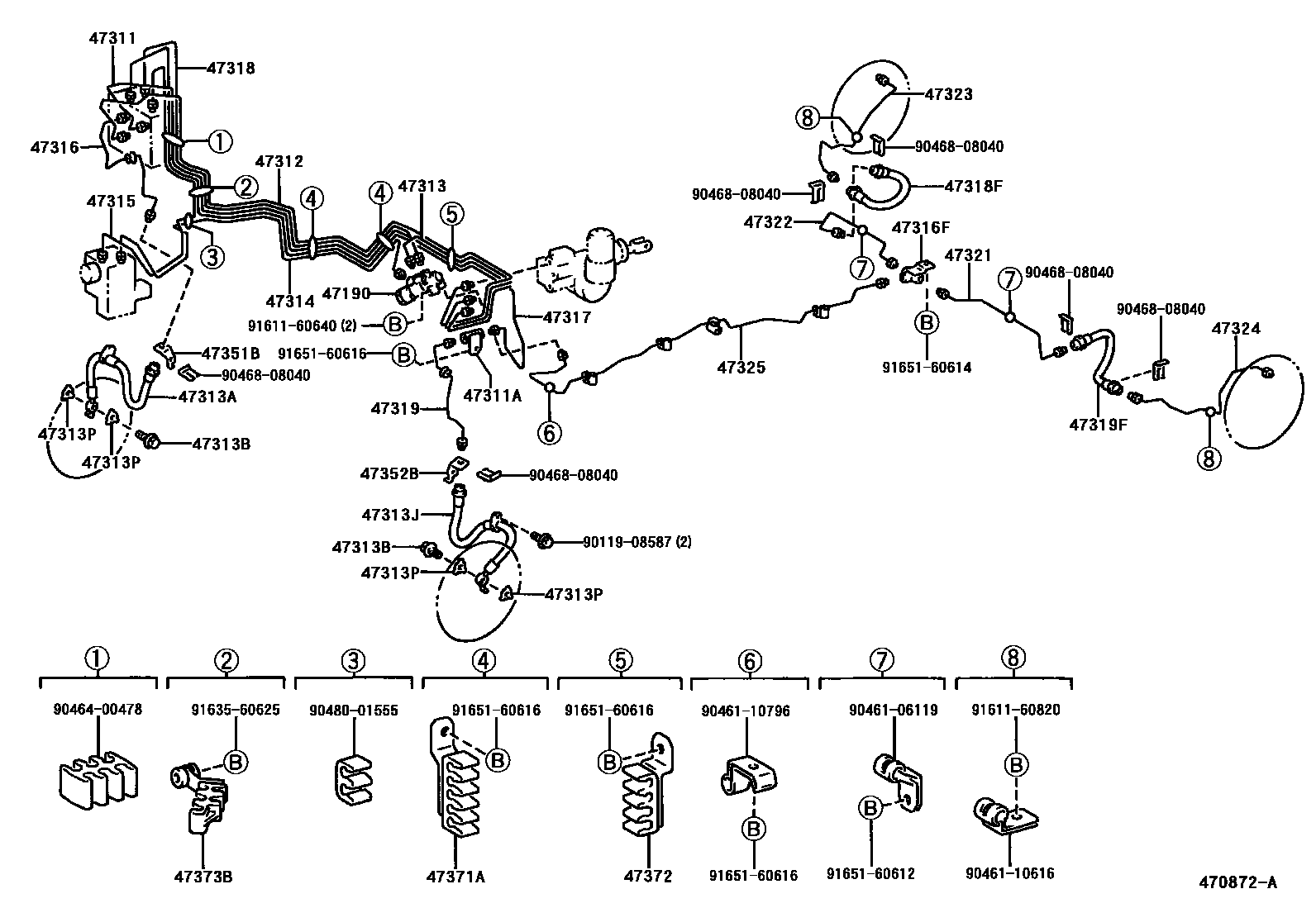

Parts diagram
47190VALVE ASSY, PROPORTIONING & BY-PASS
main47190-60050i199709-199911
47311TUBE, FRONT BRAKE, NO.1
main47311-42070i199709-199911
47311AWAY(FOR FRONT BRAKE TUBE)
main90412-10167i199709-199911
47312TUBE, FRONT BRAKE, NO.2
main47312-42110i199709-199911
47313TUBE, FRONT BRAKE, NO.3
main47313-42100i199709-199911
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02988i199709-199911
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10015i199709-199911
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-02989i199709-199911
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-30010i199709-199911
47314TUBE, FRONT BRAKE, NO.4
main47314-42060i199709-199911
47315TUBE, FRONT BRAKE, NO.5
main47315-42100i199709-199911
47316TUBE, FRONT BRAKE, NO.6
main47316-42010i199709-199911
47316FWAY, 3(FOR REAR BRAKE TUBE)
main90413-10004i199709-199911
47317TUBE, FRONT BRAKE, NO.7
main47317-42060i199709-199911
47318TUBE, FRONT BRAKE, NO.8
main47318-42060i199709-199911
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02990i199709-199911
47319TUBE, FRONT BRAKE, NO.9
main47319-42010i199709-199911
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02990i199709-199911
47321TUBE, REAR BRAKE, NO.1
main47321-42090i199709-199911
47322TUBE, REAR BRAKE, NO.2
main47322-42060i199709-199911
47323TUBE, REAR BRAKE, NO.3
main47323-42020i199709-199911
47324TUBE, REAR BRAKE, NO.4
main47324-42020i199709-199911
47325TUBE, REAR BRAKE, NO.5
main47325-42020i199709-199911
47351BBRACKET, FLEXIBLE HOSE, NO.1
main47351-42020i199709-199911
47352BBRACKET, FLEXIBLE HOSE, NO.2
main47352-42020i199709-199911
47371ACLAMP, BRAKE TUBE, NO.1
main47371-20070i199709-199911
47372CLAMP, BRAKE TUBE, NO.2
main47371-20250i199709-199911
47373BCLAMP, BRAKE TUBE, NO.3
main47371-42060i199709-199911
9011908587
9046106119
9046110616
9046110796
9046400478
9046808040
9048001555
9161160640
9161160820
9163560625
9165160612
9165160614
9165160616

41 parts on this diagram · 2 diagrams in section
