REAR DISC BRAKE CALIPER & DUST COVER

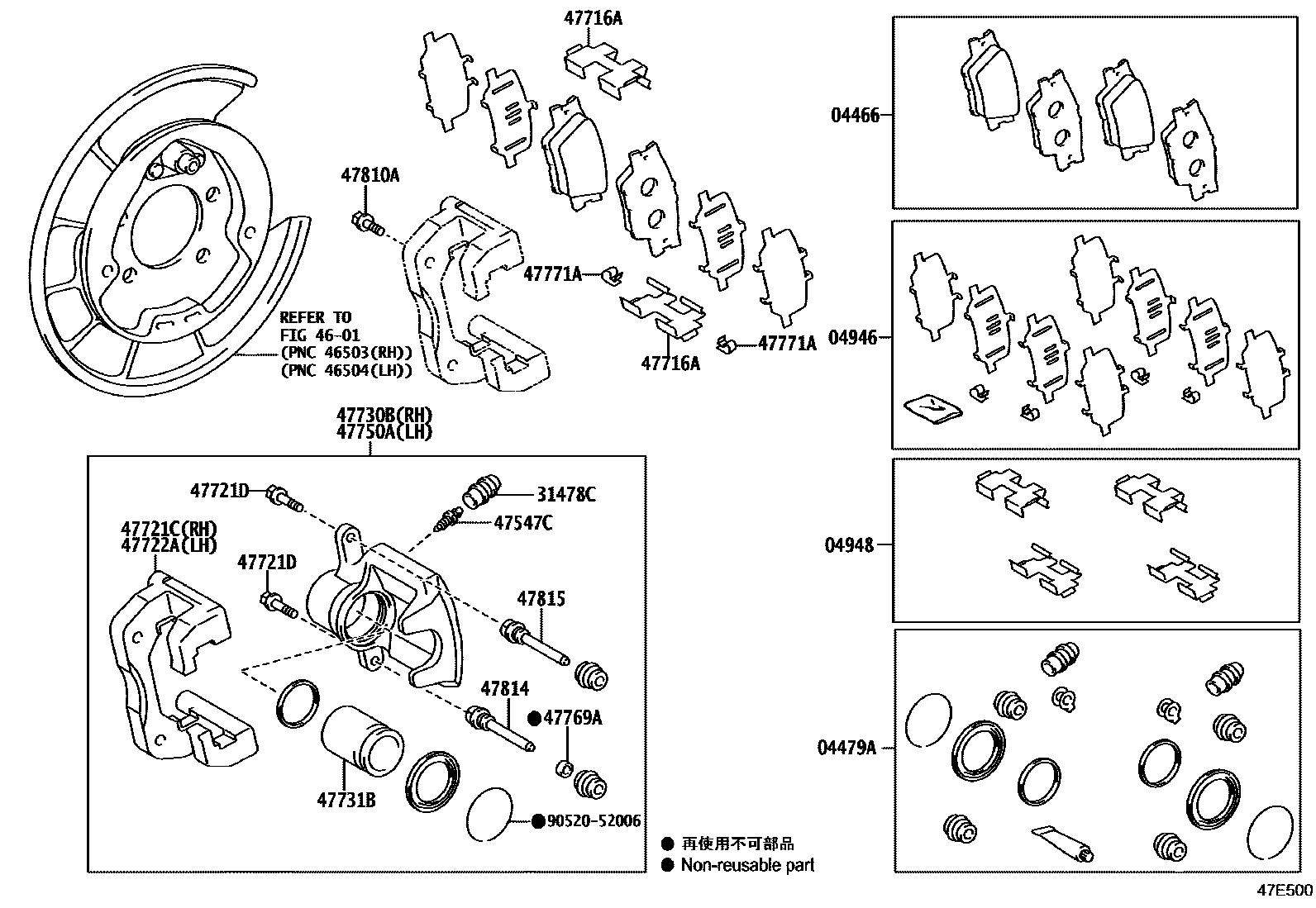

Parts diagram
04466PAD KIT, DISC BRAKE, REAR
main04466-42060i201212-201810
MARK ADVICS PS558
04479ACYLINDER KIT, DISC BRAKE, REAR
main04479-33350i201212-201810
04946SHIM KIT, ANTI SQUEAL(FOR REAR DISC BRAKE)
main04946-33070i201505-201810
main04946-42030i201212-201310
main04946-42050i201310-201504
04948FITTING KIT, DISC BRAKE, REAR
main04948-42030i201310-201810
main04948-75010i201212-201310
31478CCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main31478-50020i201212-201810
4601
47547CPLUG, BLEEDER(FOR REAR DISC BRAKE)
main47547-20010i201212-201810
47716APLATE, PAD SUPPORT, NO.1(FOR REAR DISC BRAKE)
main47816-42080i201310-201810
main47816-75010i201212-201310
47721CMOUNTING, REAR DISC BRAKE CYLINDER, RH
main47821-42080i201212-201810
47721DBOLT(FOR REAR DISC BRAKE CYLINDER MOUTING)
main90105-08164i201212-201810
*8-1.00PX23-15
47722AMOUNTING, REAR DISC BRAKE CYLINDER, LH
main47822-42070i201212-201810
47730BCYLINDER ASSY, REAR DISC BRAKE, RH
main47830-42080i201212-201810
47731BPISTON, REAR DISC BRAKE
main47831-33210i201212-201810
47750ACYLINDER ASSY, DISC BRAKE, REAR LH
main47850-42070i201212-201810
47769ABUSH, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
main47879-33240i201212-201810
47771APLATE, PAD WEAR INDICATOR(FOR REAR DISC BRAKE)
main47771-32030i201212-201310
main47771-72010i201505-201810
main47871-47060i201310-201505
47810ABOLT, HEXAGON(FOR REAR CALIPER)
main90105-12314i201212-201810
47814PIN, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
main47814-33240i201212-201810
47815PIN, REAR CYLINDER SLIDE, NO.2(FOR REAR DISC BRAKE)
main47815-33240i201212-201810
9052052006

20 parts on this diagram · 1 diagram in section
