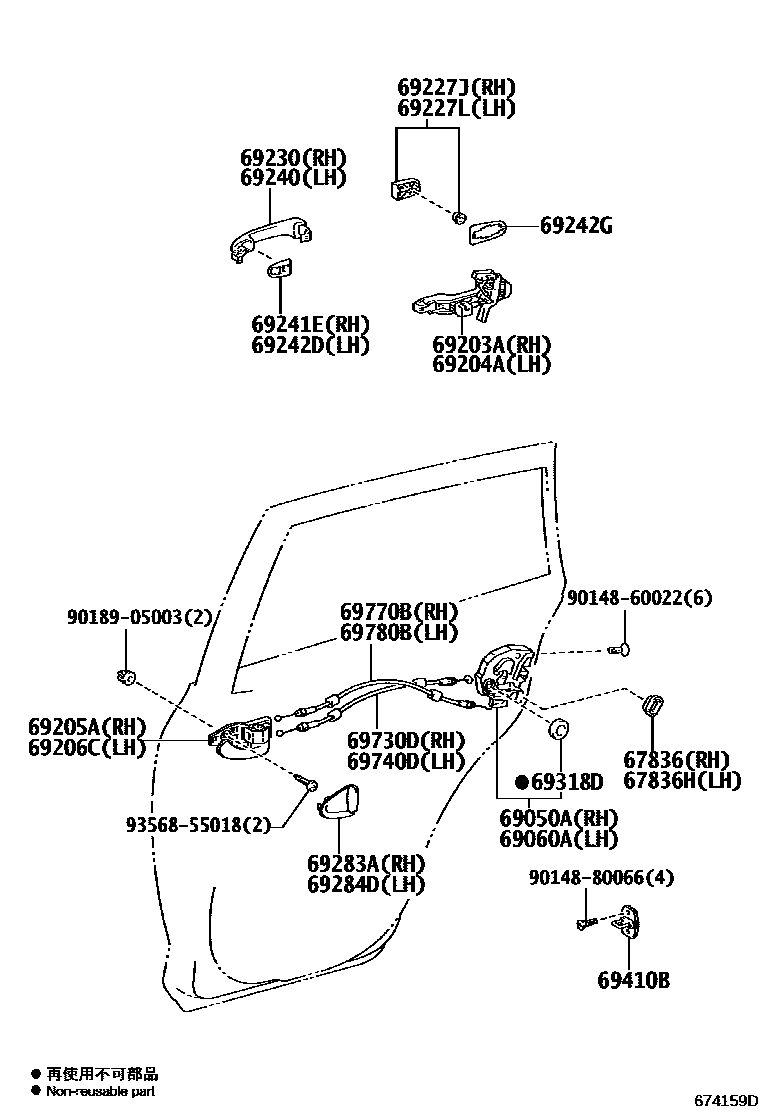

REAR DOOR LOCK & HANDLE

67836COVER, REAR DOOR LOCK CHILD PROTECTION, RH

main67836-14010iACA3#,GSA3#..JPP200511-201212

67836HCOVER, REAR DOOR LOCK CHILD PROTECTION, LH

main67836-14010iASA3#,GSA3#..JPP200511-201212

69050ALOCK ASSY, REAR DOOR W/MOTOR, RH

main69050-42020iACA3#,GSA3#..JPP200511-200609

sub69050-42021

main69050-42021iACA3#,GSA3#..JPP200610-201212

69060ALOCK ASSY, REAR DOOR W/MOTOR, LH

main69060-42020iACA3#,GSA3#..JPP200511-200609

sub69060-42021

main69060-42021iASA3#,GSA3#..JPP200610-201212

69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH

main69203-42050iACA3#,GSA3#..JPP200511-201212

69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH

main69204-42050iACA3#,GSA3#..JPP200511-201212

69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH

main69205-42030-B0iASA3#,GSA3#..JPP..(LIMD,X)200511-201212

DK.GRAY,TRIM1#

main69205-42030-B0iASA3#,GSA3#..JPP..(LIMD,X)200511-201212

DK.GRAY,TRIM1#,4#

69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH

main69206-42030-B0iACA3#,GSA3#..JPP..SPO200511-201212

DK.GRAY,TRIM1#

main69206-42030-B0iACA3#,GSA3#..JPP..SPO200511-201212

DK.GRAY,TRIM1#,4#

69227JCOVER, REAR DOOR OUTSIDE HANDLE, RH

main69227-42060iASA3#,GSA3#..JPP..X200511-201212

BLACK MATERIAL

main69227-42070-03iACA3#,GSA3#..JPP..LIMD200511-201212

WHITE PEARL CS.,070

sub69227-42070

sub69227-42901

main69227-42070-A3iASA3#,GSA3#..JPP..SPO200511-201212

SUPER WHITE 2,040

sub69227-42070

sub69227-42901

main69227-42070-C0iACA3#,GSA3#..JPP..(LIMD,SPO)200511-201212

BLACK,202

sub69227-42070

sub69227-42901

main69227-42070-E4iACA3#,GSA3#..JPP..LIMD200511-200808

BEIGE ME.,4R4

sub69227-42070

sub69227-42901

main69227-42070-G4iACA3#,GSA3#..JPP..LIMD200511-200808

LT.GREEN ME.,6T6

sub69227-42070

sub69227-42901

main69227-42070-K5iGSA33..JPP..SPO..USA200808-200908

DK.VIOLET M.M.,9AF

sub69227-42070

sub69227-42901

main69227-42070-L8iASA3#,GSA3#..JPP..LIMD200808-201212

BRONZE M.M.,4T3

sub69227-42070

sub69227-42901

main69227-42070-L9iASA3#,GSA3#..JPP..LIMD200808-201212

BEIGE ME.,4T8

sub69227-42070

sub69227-42901

main69227-42070-P2iACA3#,GSA3#..JPP..SPO200511-200808

DK.GRAY MC.,1E0

sub69227-42070

sub69227-42901

main69227-42070-P5iASA3#,GSA3#..JPP..SPO200808-201212

GRAY ME.,1G3

sub69227-42070

sub69227-42901

main69227-42070-P6iASA3#,GSA3#..JPP..(LIMD,SPO)200511-201212

SILVER ME.,1F7

sub69227-42070

sub69227-42901

main69227-42070-P9iASA33,GSA33..JPP..SPO;ASA33,GSA33..JPP..LIMD..USA;ASA38,GSA38..JPP..(LIMD,SPO)201008-201212

US BASE PLUSE PACKAGE,DK. STEEL MC.,1H2

sub69227-42070

sub69227-42901

main69227-42070-P9iASA33,GSA33..JPP..SPO;ASA33,GSA33..JPP..LIMD..USA;ASA38,GSA38..JPP..(LIMD,SPO)201008-201212

DK. STEEL MC.,1H2

sub69227-42070

sub69227-42901

main69227-42070-Q0iASA33,GSA33..JPP..SPO;ASA33,GSA33..JPP..LIMD..USA;ASA38,GSA38..JPP..(LIMD,SPO)200708-201008

DK.GREEN MC.,6T3

sub69227-42070

sub69227-42901

main69227-42070-R8iACA3#,GSA3#..JPP..LIMD200511-200708

DK.BLUE MC.,8S6

sub69227-42070

sub69227-42901

main69227-42070-R9iASA3#,GSA3#..JPP..(LIMD,SPO)200511-201212

GRAYISH BLUE ME.,8R3

sub69227-42070

sub69227-42901

main69227-42070-X4iACA3#,GSA3#..JPP..(LIMD,SPO)200511-201212

RED M.M.,3R3

sub69227-42070

sub69227-42901

69227LCOVER, REAR DOOR OUTSIDE HANDLE, LH

main69227-42060iACA3#,GSA3#..JPP..X200511-201212

BLACK MATERIAL

main69227-42070-03iASA3#,GSA3#..JPP..LIMD200511-201212

WHITE PEARL CS.,070

sub69227-42070

sub69227-42901

main69227-42070-A3iASA3#,GSA3#..JPP..SPO200511-201212

SUPER WHITE 2,040

sub69227-42070

sub69227-42901

main69227-42070-C0iASA3#,GSA3#..JPP..(LIMD,SPO)200511-201212

BLACK,202

sub69227-42070

sub69227-42901

main69227-42070-E4iACA3#,GSA3#..JPP..LIMD200511-200808

BEIGE ME.,4R4

sub69227-42070

sub69227-42901

main69227-42070-G4iACA3#,GSA3#..JPP..LIMD200511-200808

LT.GREEN ME.,6T6

sub69227-42070

sub69227-42901

main69227-42070-K5iGSA33..JPP..SPO..USA200808-200908

DK.VIOLET M.M.,9AF

sub69227-42070

sub69227-42901

main69227-42070-L8iASA3#,GSA3#..JPP..LIMD200808-201212

BRONZE M.M.,4T3

sub69227-42070

sub69227-42901

main69227-42070-L9iASA3#,GSA3#..JPP..LIMD200808-201212

BEIGE ME.,4T8

sub69227-42070

sub69227-42901

main69227-42070-P2iACA3#,GSA3#..JPP..SPO200511-200808

DK.GRAY MC.,1E0

sub69227-42070

sub69227-42901

main69227-42070-P5iASA3#,GSA3#..JPP..SPO200808-201212

GRAY ME.,1G3

sub69227-42070

sub69227-42901

main69227-42070-P6iACA3#,GSA3#..JPP..(LIMD,SPO)200511-201212

SILVER ME.,1F7

sub69227-42070

sub69227-42901

main69227-42070-P9iASA3#,GSA3#..JPP..X..USA201008-201212

DK. STEEL MC.,1H2

sub69227-42070

sub69227-42901

main69227-42070-P9iASA33,GSA33..JPP..SPO;ASA33,GSA33..JPP..LIMD..USA;ASA38,GSA38..JPP..(LIMD,SPO)201008-201212

US BASE PLUSE PACKAGE,DK. STEEL MC.,1H2

sub69227-42070

sub69227-42901

main69227-42070-Q0iACA3#,GSA3#..JPP..SPO200708-201008

DK.GREEN MC.,6T3

sub69227-42070

sub69227-42901

main69227-42070-R8iACA3#,GSA3#..JPP..LIMD200511-200708

DK.BLUE MC.,8S6

sub69227-42070

sub69227-42901

main69227-42070-R9iASA3#,GSA3#..JPP..(LIMD,SPO)200511-201212

GRAYISH BLUE ME.,8R3

sub69227-42070

sub69227-42901

main69227-42070-X4iASA3#,GSA3#..JPP..(LIMD,SPO)200511-201212

RED M.M.,3R3

sub69227-42070

sub69227-42901

69230HANDLE ASSY, REAR DOOR OUTSIDE, RH

main69211-12220-03iASA3#,GSA3#..JPP..LIMD200511-201212

WHITE PEARL CS.,070

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-A0iACA3#,GSA3#..JPP..SPO200511-201212

SUPER WHITE 2,040

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-C1iACA3#,GSA3#..JPP..(LIMD,SPO)200511-201212

BLACK,202

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-E4iACA3#,GSA3#..JPP..LIMD200511-200808

BEIGE ME.,4R4

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-G4iACA3#,GSA3#..JPP..LIMD200511-200808

LT.GREEN ME.,6T6

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-K5iGSA33..JPP..SPO..USA200808-200908

DK.VIOLET M.M.,9AF

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-L8iASA3#,GSA3#..JPP..LIMD200808-201212

BRONZE M.M.,4T3

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-L9iASA3#,GSA3#..JPP..LIMD200808-201212

BEIGE ME.,4T8

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-P2iACA3#,GSA3#..JPP..SPO200511-200808

DK.GRAY MC.,1E0

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-P5iASA3#,GSA3#..JPP..SPO200808-201212

GRAY ME.,1G3

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-P6iACA3#,GSA3#..JPP..(LIMD,SPO)200511-201212

SILVER ME.,1F7

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-P9iASA33,GSA33..JPP..SPO;ASA33,GSA33..JPP..LIMD..USA;ASA38,GSA38..JPP..(LIMD,SPO)201008-201212

DK. STEEL MC.,1H2

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-P9iASA33,GSA33..JPP..SPO;ASA33,GSA33..JPP..LIMD..USA;ASA38,GSA38..JPP..(LIMD,SPO)201008-201212

US BASE PLUSE PACKAGE,DK. STEEL MC.,1H2

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-Q0iACA3#,GSA3#..JPP..SPO200708-201008

DK.GREEN MC.,6T3

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-R8iACA3#,GSA3#..JPP..LIMD200511-200708

DK.BLUE MC.,8S6

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-R9iASA3#,GSA3#..JPP..(LIMD,SPO)200511-201212

GRAYISH BLUE ME.,8R3

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-X4iASA3#,GSA3#..JPP..(LIMD,SPO)200511-201212

RED M.M.,3R3

sub69211-12903

sub69211-12220

sub69211-52090

main69211-42010iASA3#,GSA3#..JPP..X200511-201212

NO PAINT REQ.

69240HANDLE ASSY, REAR DOOR OUTSIDE, LH

main69211-12220-03iASA3#,GSA3#..JPP..LIMD200511-201212

WHITE PEARL CS.,070

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-A0iACA3#,GSA3#..JPP..SPO200511-201212

SUPER WHITE 2,040

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-C1iASA3#,GSA3#..JPP..(LIMD,SPO)200511-201212

BLACK,202

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-E4iACA3#,GSA3#..JPP..LIMD200511-200808

BEIGE ME.,4R4

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-G4iACA3#,GSA3#..JPP..LIMD200511-200808

LT.GREEN ME.,6T6

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-K5iGSA33..JPP..SPO..USA200808-200908

DK.VIOLET M.M.,9AF

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-L8iASA3#,GSA3#..JPP..LIMD200808-201212

BRONZE M.M.,4T3

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-L9iASA3#,GSA3#..JPP..LIMD200808-201212

BEIGE ME.,4T8

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-P2iACA3#,GSA3#..JPP..SPO200511-200808

DK.GRAY MC.,1E0

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-P5iASA3#,GSA3#..JPP..SPO200808-201212

GRAY ME.,1G3

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-P6iACA3#,GSA3#..JPP..(LIMD,SPO)200511-201212

SILVER ME.,1F7

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-P9iASA3#,GSA3#..JPP..X..USA201008-201212

US BASE PLUSE PACKAGE,DK. STEEL MC.,1H2

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-P9iASA33,GSA33..JPP..SPO;ASA33,GSA33..JPP..LIMD..USA;ASA38,GSA38..JPP..(LIMD,SPO)201008-201212

DK. STEEL MC.,1H2

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-Q0iASA33,GSA33..JPP..SPO;ASA33,GSA33..JPP..LIMD..USA;ASA38,GSA38..JPP..(LIMD,SPO)200708-201008

DK.GREEN MC.,6T3

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-R8iACA3#,GSA3#..JPP..LIMD200511-200708

DK.BLUE MC.,8S6

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-R9iACA3#,GSA3#..JPP..(LIMD,SPO)200511-201212

GRAYISH BLUE ME.,8R3

sub69211-12903

sub69211-12220

sub69211-52090

main69211-12220-X4iACA3#,GSA3#..JPP..(LIMD,SPO)200511-201212

RED M.M.,3R3

sub69211-12903

sub69211-12220

sub69211-52090

main69211-42010iASA3#,GSA3#..JPP..X200511-201212

NO PAINT REQ.

69241EPAD, REAR DOOR OUTSIDE HANDLE, RH

main69241-42020iASA3#,GSA3#..JPP200511-201212

69242DPAD, REAR DOOR OUTSIDE HANDLE, LH

main69241-42020iACA3#,GSA3#..JPP200511-201212

69242GPAD, REAR DOOR OUTSIDE HANDLE, REAR

main69242-42010iACA3#,GSA3#..JPP200511-200709

main69242-52020iACA3#,GSA3#..JPP200710-201212

69283APLUG, REAR DOOR INSIDE HANDLE BEZEL, RH

main69283-33040-B0iACA3#,GSA3#..JPP..(LIMD,X)200511-201212

DK.GRAY,TRIM1#,4#

sub69283-33040

main69283-33040-B0iACA3#,GSA3#..JPP..SPO200511-201212

DK.GRAY,TRIM1#

sub69283-33040

69284DPLUG, REAR DOOR INSIDE HANDLE BEZEL, LH

main69284-33040-B0iACA3#,GSA3#..JPP..SPO200511-201212

DK.GRAY,TRIM1#

sub69284-33040

main69284-33040-B0iACA3#,GSA3#..JPP..SPO200511-201212

DK.GRAY,TRIM1#,4#

sub69284-33040

69318DSEAL, DOOR LOCK WIRING HARNESS

main69318-51010iACA3#,GSA3#..JPP200511-201212

69410BPLATE ASSY, REAR DOOR LOCK STRIKER

main69410-33010iACA3#,GSA3#..JPP200511-201212

69730DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL, RH

main69730-42010iACA3#,GSA3#..JPP200511-201212

69740DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL LH

main69730-42010iACA3#,GSA3#..JPP200511-201212

69770BCABLE ASSY, REAR DOOR INSIDE LOCKING, RH

main69770-42020iACA3#,GSA3#..JPP200511-201212

69780BCABLE ASSY, REAR DOOR INSIDE LOCKING, LH

main69770-42020iASA3#,GSA3#..JPP200511-201212

9014860022

main90148-60022

9014880066

main90148-80066

9018905003

main90189-05003

9356855018

main93568-55018

27 parts on this diagram · 1 diagram in section
