FUEL TANK & TUBE

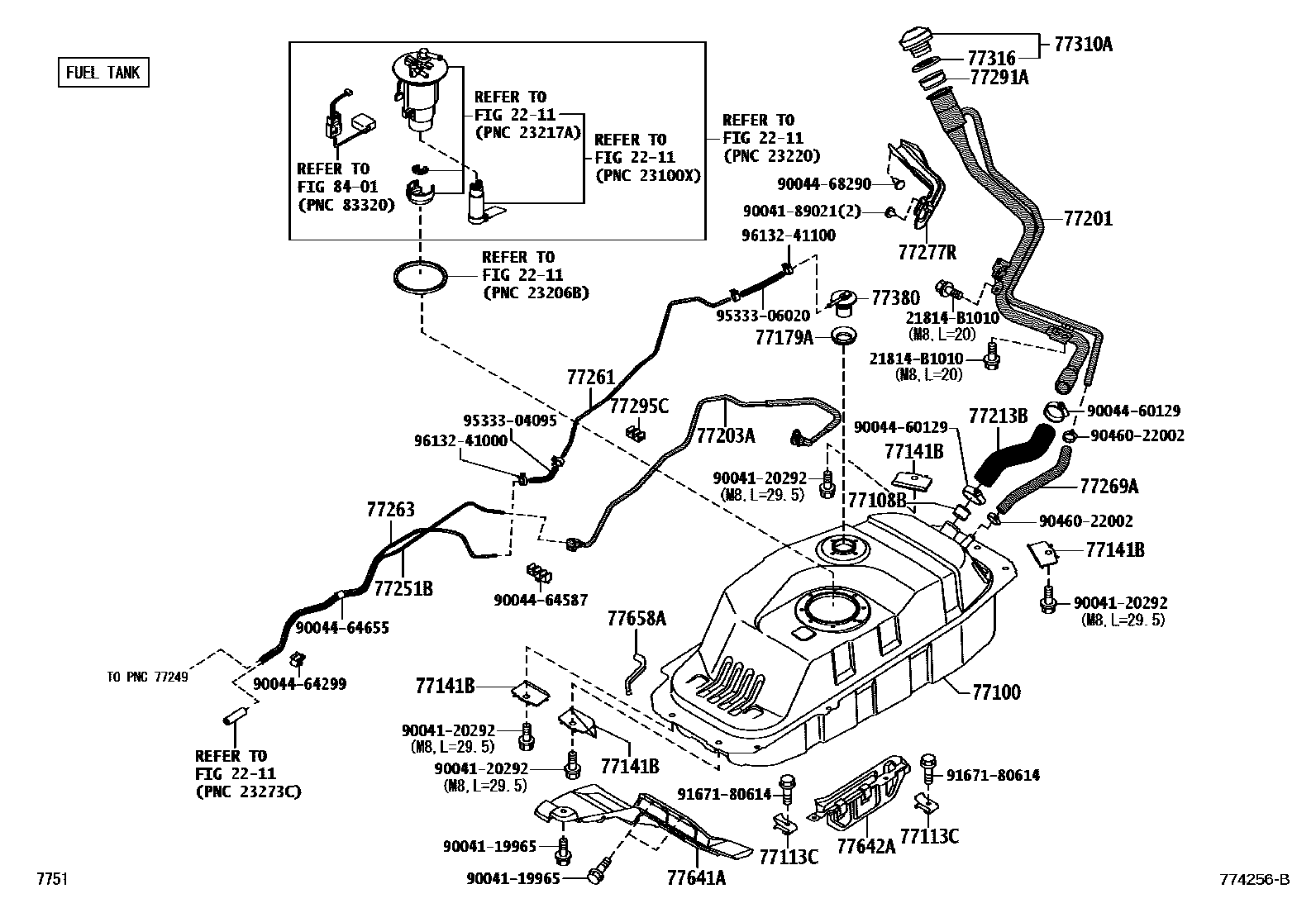

Parts diagram
2211
77100TANK ASSY, FUEL
main77001-B4010i200811-200911
main77001-B4011i201605-201806
77108BVALVE SUB-ASSY, FUEL TANK FILLER CHECK
main77108-B2010i200811
77113CPLATE, FUEL TANK SIDE
main77113-87401i200811
77141BREINFORCEMENT, FUEL TANK FLANGE, NO.1
main77141-B4010i200811
77179AGASKET, FUEL TANK BREATHER TUBE
main77179-33010i200811
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-B4010i200811-200911
main77201-B4011i201605
77203ATUBE SUB-ASSY, FUEL SUCTION
main77203-B4010i200811
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-B4010i200811
77251BTUBE, FUEL MAIN
main77251-B4010i200811-201806
77261TUBE SUB-ASSY, FUEL EMISSION
main77261-B4010i200811
77263TUBE, FUEL TANK TO CANISTER, NO.3
main77263-B4010i200811-201806
77269AHOSE, FUEL TANK BREATHER
main77269-B4010i200811
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-B4010i200811
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-B2020i200811
77295CGROMMET, FUEL TUBE
main77295-34050i200811
77310ACAP ASSY, FUEL TANK
main77300-28010i200811-200911
main77300-52030i201605
77316GASKET, FUEL TANK CAP
main77316-16010i200811-200911
77380VALVE ASSY, FUEL CUT OFF
main77380-B2010i200811
77641APROTECTOR, FUEL TANK, NO.1
main77641-B4010i200811
77642APROTECTOR, FUEL TANK, NO.2
main77642-87401i200811
77658APROTECTOR, FUEL TANK EDGE, NO.1
main55358-B2020i201605
main77658-B4010i200811-200911
8401
21814B1010BOLT, FUEL INLET
9004119965
9004120292
9004189021
9004460129
9004464299
9004464587
9004464655
9004468290
9046022002
9167180614
9533304095
9533306020
9613241000
9613241100

38 parts on this diagram · 3 diagrams in section
