E
EPC Data

FRONT SPRING & SHOCK ABSORBER

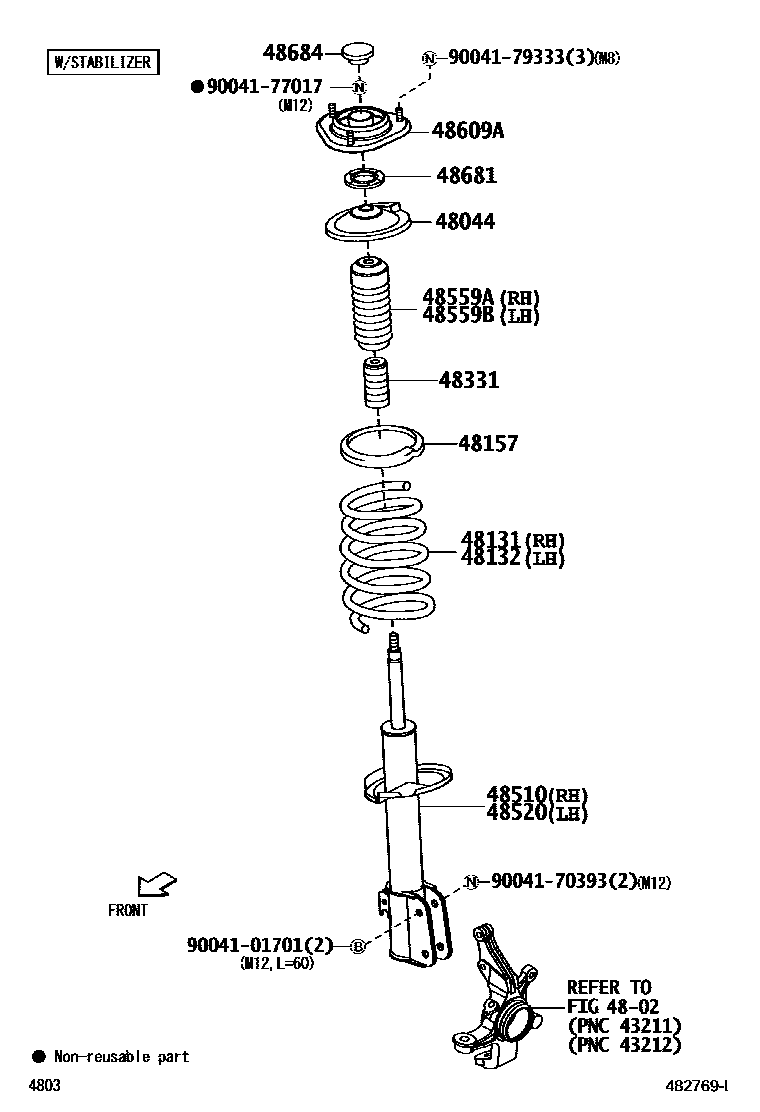

Parts diagram
4802
48044SEAT SUB-ASSY, FRONT SPRING, NO.1
main48044-B4010i201605
main48044-B4020i200811-200911
48131SPRING, FRONT COIL, RH
main48131-B4050i201605
main48131-B4060i200811
48132SPRING, FRONT COIL, LH
main48131-B4050i201605
main48131-B4060i200811
48157INSULATOR, FRONT COIL SPRING, UPPER
main48157-B4010i200811
48331BUMPER, FRONT SPRING, NO.1
main48331-B4020i200811
48510ABSORBER ASSY, SHOCK, FRONT RH
main48510-B4021i200811-200911
main48510-B4062i201605
48520ABSORBER ASSY, SHOCK, FRONT LH
main48510-B4021i200811-200911
main48510-B4062i201605
48559ACOVER, FRONT SHOCK ABSORBER DUST, RH NO.1
main48559-B4010i200811-200911
48559BCOVER, FRONT SHOCK ABSORBER DUST, LH NO.1
main48559-B4010i200811-200911
48609ASUPPORT SUB-ASSY, FRONT SUSPENSION
main48609-87402i200811-200911
main48609-B4020i201605
48681SUPPORT, FRONT SUSPENSION, NO.1
main90043-89155i200811-200911
48684COVER, BEARING DUST
main48684-87701i200811
9004101701
9004170393
9004177017
9004179333

17 parts on this diagram · 2 diagrams in section
