HEATING & AIR CONDITIONING - COOLER PIPING

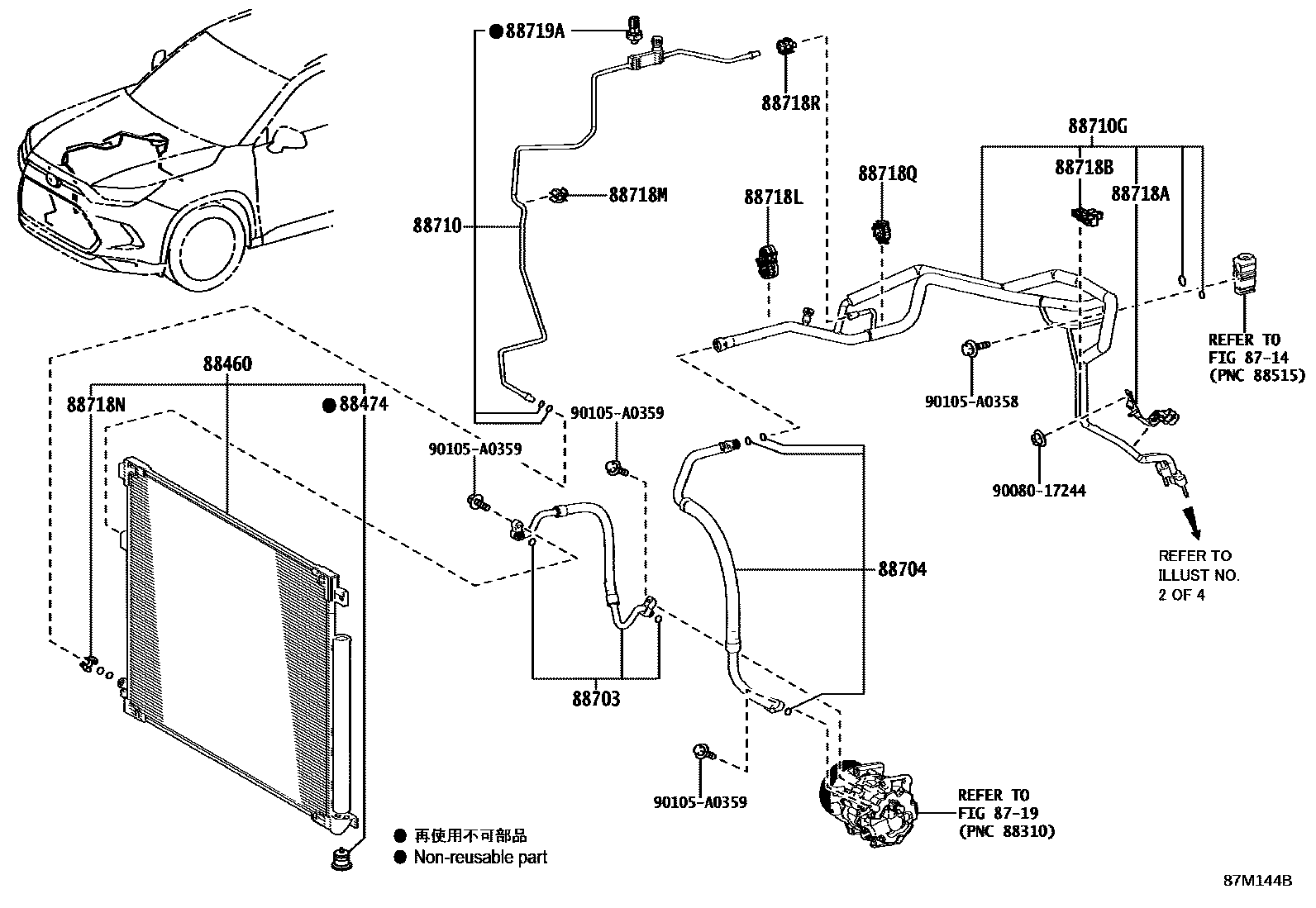

Parts diagram
8714
8719
88460CONDENSER ASSY, COOLER
main884A0-08010i202306
main884A0-0E111i202306
main884A0-0E150i202306
88474DRYER, COOLER
main88474-12010i202306
main88474-47020i202306
88703HOSE SUB-ASSY, DISCHARGE
main88711-0E221i202306
main88711-0E231i202306
main88711-0E320i202306
88704HOSE SUB-ASSY, SUCTION
main88704-0E400i202306
main88704-0E410i202306
main88704-0E490i202306
88710TUBE ASSY, AIR CONDITIONER
main88710-0E730i202306
main88710-0EB10i202306
main88710-0EB50i202306
88710GTUBE & ACCESSORY ASSY, AIR CONDITIONER, NO.2
main88710-0EB00i202306
main88710-0EB20i202306
main88710-0EB40i202306
88718ACLAMP, NO.1(FOR COOLER REFRIGERANT PIPE)
main88718-0E730i202306
main88718-33440i202306
88718BCLAMP, NO.2(FOR COOLER REFRIGERANT PIPE)
main88718-0EC20i202306
88718LCLAMP, PIPING
main88718-42120i202306
88718MCLAMP, PIPING
main88718-2F110i202306
88718NCLAMP, PIPING
main88718-1E150i202306
88718QCLAMP, PIPING
main88718-33540i202306
88718RCLAMP, PIPING
main88718-02170i202306
88719ASENSOR, AIR CONDITIONER PRESSURE
main88719-11010i202306
9008017244
90105A0358
90105A0359

19 parts on this diagram · 12 diagrams in section
