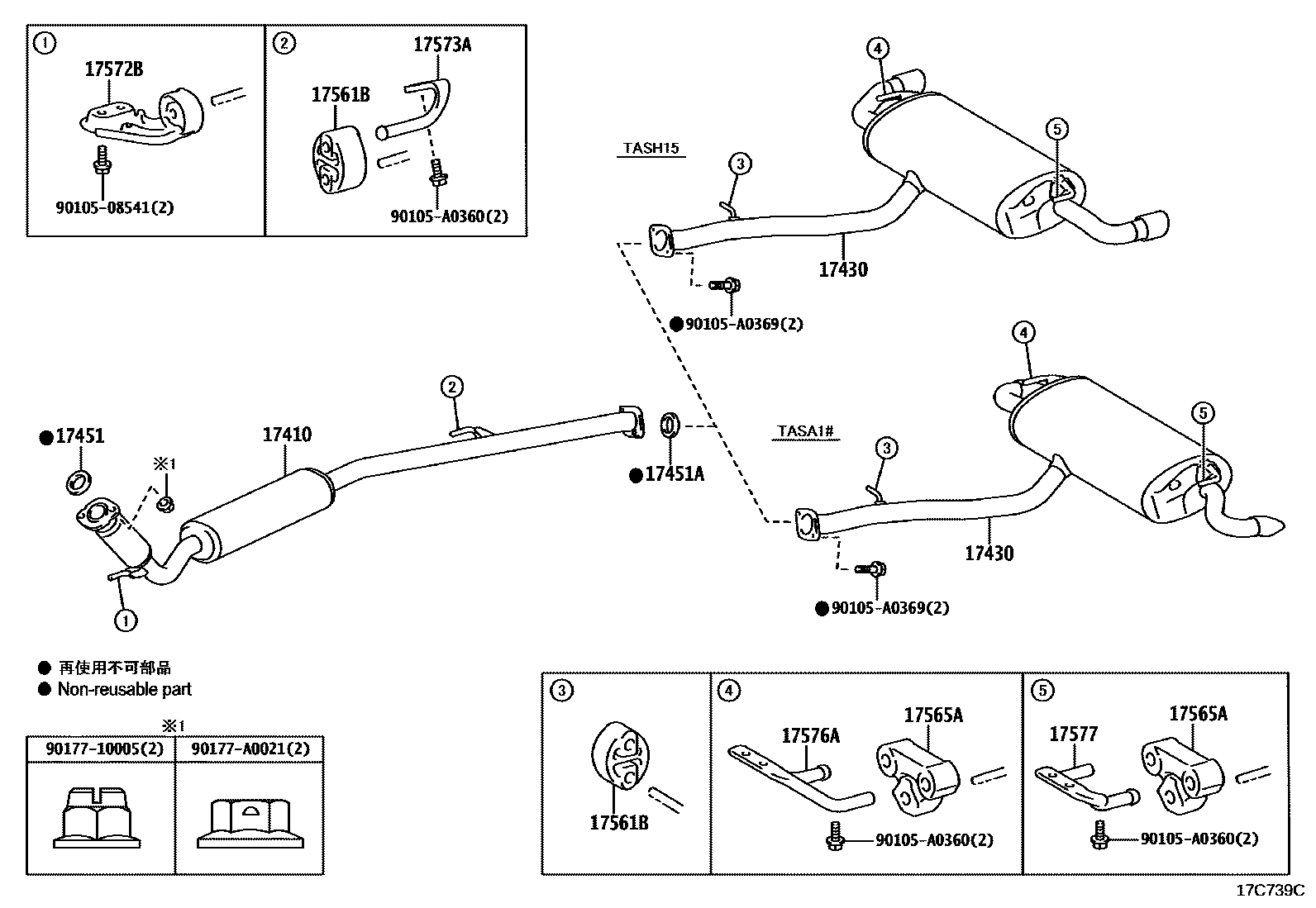

EXHAUST PIPE

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17410-F0510i202306-202509
main17410-F0540i202306
17430PIPE ASSY, EXHAUST, TAIL
main17430-F0500i202306-202402
main17430-F0501i202403
main17430-F0510i202306-202402
main17430-F0511i202403
main17430-F0520i202306-202402
main17430-F0521i202403
17451GASKET, EXHAUST PIPE
main90917-A6001i202306
main90917-A6002i202306
17451AGASKET, EXHAUST PIPE, NO.2
main17451-25040i202306
(J)
main17451-25100i202306
(J)
main17451-F0100i202306
(L)
main17451-F0120i202306
(L)
17561BSUPPORT, EXHAUST PIPE, NO.1
main17565-F0020i202306
17565ASUPPORT, EXHAUST PIPE, NO.4
main17566-F0010i202306
17572BBRACKET, EXHAUST PIPE SUPPORT, NO.2
main17572-F0040i202306
main17572-F0100i202306
17573ABRACKET, EXHAUST PIPE SUPPORT, NO.3
main17573-F0170i202306
17576ABRACKET, EXHAUST PIPE SUPPORT, NO.6
main17576-F0100i202306-202403
main17576-F0101i202404
17577BRACKET, EXHAUST PIPE SUPPORT, NO.7
main17577-F0130i202306-202403
main17577-F0131i202404
9010508541
90105A0360
90105A0369
9017710005
90177A0021

15 parts on this diagram · 2 diagrams in section
