FUEL TANK & TUBE

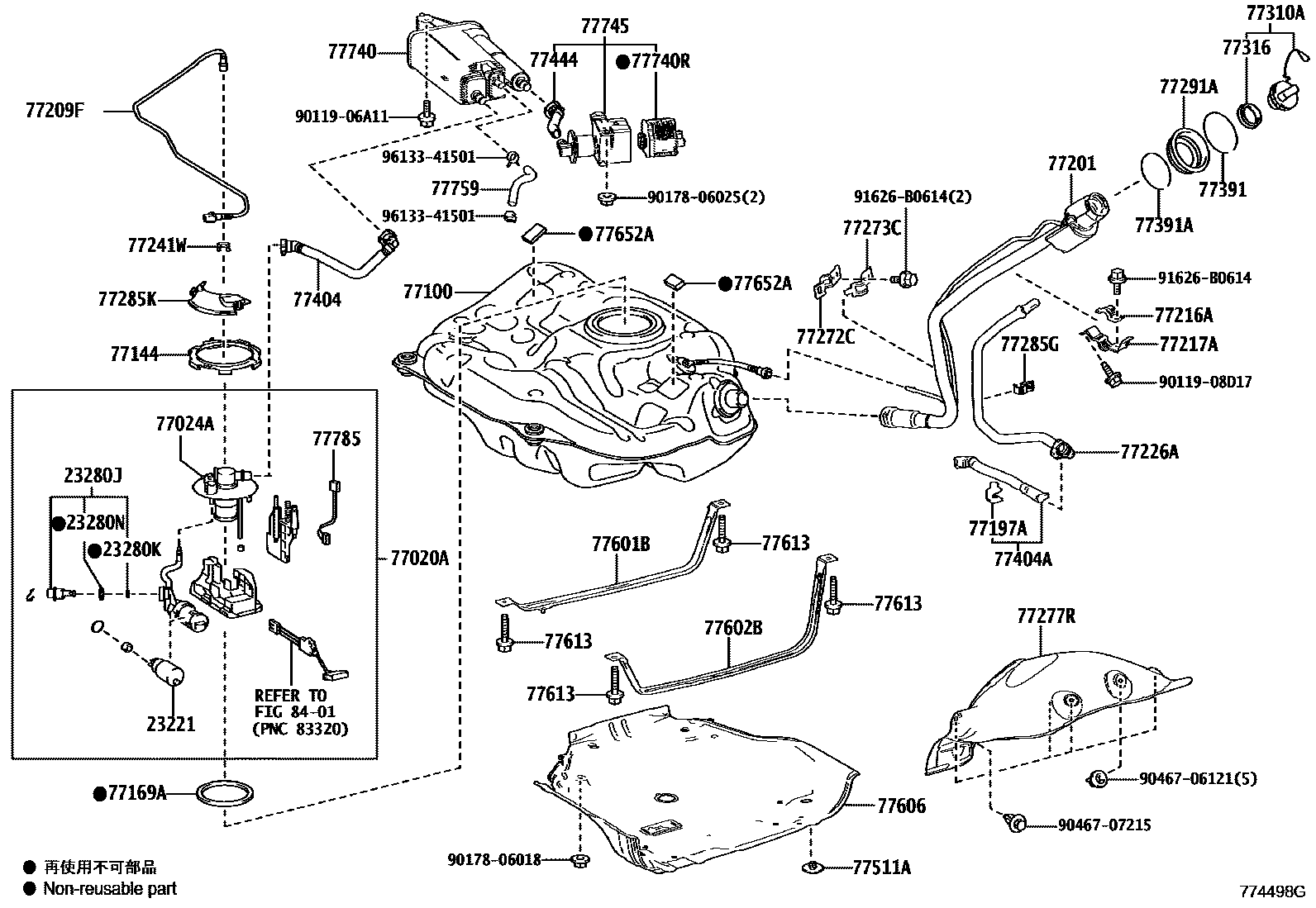

Parts diagram
23221PUMP, FUEL
main23221-0T010i201801-201809
main23221-37040i201911-202212
23280JREGULATOR ASSY, FUEL PRESSURE
main23280-21010i201801-202212
23280KRING, O(FOR FUEL PRESSURE REGULATOR)
main90301-04013i201801-202212
23280NRING, O(FOR FUEL PRESSURE REGULATOR), NO.2
main90301-15024i201801-202212
77020ATUBE ASSY, FUEL SUCTION W/PUMP & GAGE
main77020-12A20i201911-202212
main77020-F4040i201801-201911
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-12360i201911-202212
main77024-F4040i201801-201911
77100TANK ASSY, FUEL
main77001-10400i201801-202212
77144RETAINER, FUEL PUMP GAUGE
main77144-30030i201801-202212
77169AGASKET, FUEL SUCTION TUBE SET
main77169-47040i201801-202212
77197ACLAMP, EVAPORATION VENT TUBE, NO.2
main77197-47010i201801-202212
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-10240i201801-202212
77209FTUBE SUB-ASSY, FUEL TANK MAIN
main77209-12320i201801-202212
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-53020i201801-202212
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-47090i201801-202212
77226ATUBE, FUEL TANK BREATHER, NO.6
main77226-10010i201801-202212
77241WCLIP, TUBE JOINT
main77241-33011i201801-202108
main77241-60550i202109-202212
77272CSUPPORT, BREATHER TUBE, NO.3
main77274-42010i201801-202212
77273CSUPPORT, BREATHER TUBE, NO.2
main77273-42020i201801-202212
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-10070i201801-202212
77285GCLAMP, FUEL TUBE, NO.1
main77285-47120i201801-202212
77285KCLAMP, FUEL TUBE, NO.1
main77285-10060i201801-202212
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-10040i201801-202212
77310ACAP ASSY, FUEL TANK
main77300-53030i201801-202212
77316GASKET, FUEL TANK CAP
main77316-75020i201801-202212
77391RING, FUEL INLET BOX
main77391-75010i201801-202212
77391ARING, FUEL INLET BOX
main77391-12020i201801-202212
77404HOSE SUB-ASSY, FUEL TANK VENT
main77404-12210i201801-202212
77404AHOSE SUB-ASSY, FUEL TANK VENT
main77404-10040i201801-202212
77444HOSE, FUEL TANK VENT
main77404-10030i201801-202212
77511ABRACKET, FUEL TANK
main77512-35140i201801-202212
77601BBAND SUB-ASSY, FUEL TANK, NO.1 RH
main77601-10080i201801-202212
77602BBAND SUB-ASSY, FUEL TANK, NO.1 LH
main77602-10030i201801-202212
77606PROTECTOR SUB-ASSY, FUEL TANK, NO.1
main77606-10060i201801-202212
77613BOLT, FUEL TANK BAND SET
main90119-10995i201801-202212
77652ACUSHION, FUEL TANK, NO.2
main77652-10070i201801-202212
77740CANISTER ASSY, CHARCOAL
main77740-10160i201801-202212
77740RPUMP SUB-ASSY, LEAK DETECTION
main90910-14008i201801-202212
77745FILTER, CHARCOAL CANISTER, NO.1
main77745-10040i201801-202212
77759HOSE, CHARCOAL CANISTER
main77759-47050i201801-202212
77785HARNESS, FUEL PUMP
main77785-02081i201801-201809
(L)
main77785-02160i201809-201911
main77785-12010i201801-201809
(J)
main77785-12050i201911-202212
8401
9011906A11
9011908D17
9017806018
9017806025
9046706121
9046707215
91626B0614
9613341501

49 parts on this diagram · 6 diagrams in section
