FLOOR PAN & LOWER BACK PANEL

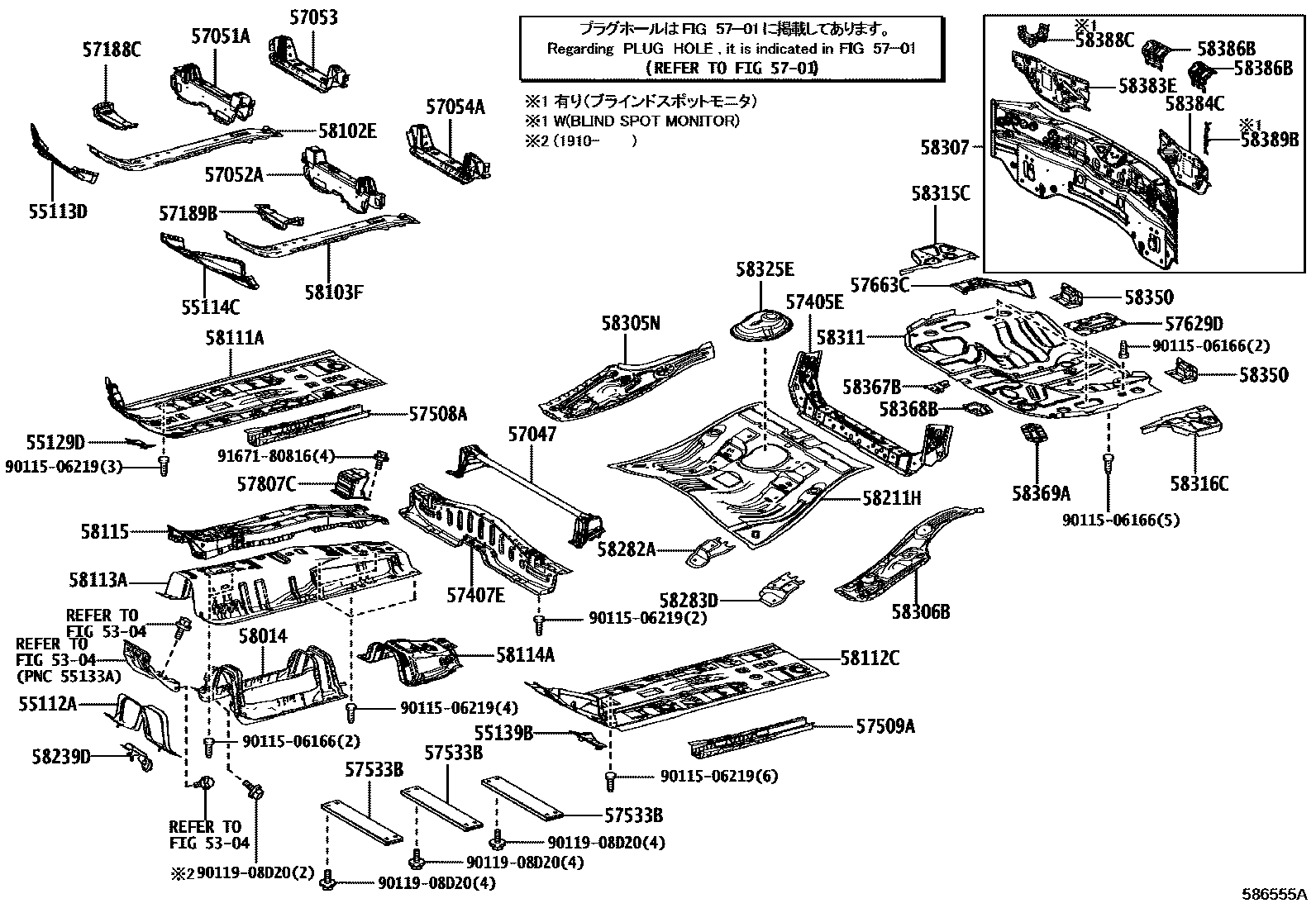

Parts diagram
5304
55112APANEL, DASH, NO.2
main55112-47040i201801-202212
55113DPANEL, DASH, LOWER RH
main55113-47020i201801-202008
main55113-47021i202009-202212
55114CPANEL, DASH, LOWER LH
main55114-47050i201801-202212
55129DCOVER, DASH PANEL HOLE, RH
main55129-47021i201801-202212
55139BCOVER, DASH PANEL HOLE, LH
main55139-47021i201801-202212
5701
57047GUSSET SUB-ASSY, CENTER FLOOR CROSSMEMBER
main57047-10010i201801-201808
(J)
main57047-10011i201809-202212
main57047-F4010i201801-201809
(L)
57051AMEMBER SUB-ASSY, FRONT FLOOR CROSS, RH
main57051-10010i201801-202212
57052AMEMBER SUB-ASSY, FRONT FLOOR CROSS, LH
main57052-10010i201801-202212
57053REINFORCEMENT SUB-ASSY, FRONT FLOOR CROSSMEMBER, RH
main57053-10010i201801-202212
57054AREINFORCEMENT SUB-ASSY, FRONT FLOOR CROSSMEMBER, LH
main57054-10010i201801-202212
57188CREINFORCEMENT, FRONT SIDE MEMBER EXTENSION, RH
main57188-47030i201801-202212
57189BREINFORCEMENT, FRONT SIDE MEMBER EXTENSION, LH
main57189-47020i201801-202212
57405EMEMBER SUB-ASSY, CENTER FLOOR CROSS, NO.2
main57405-47010i201801-201904
main57405-47011i201905-202212
57407EMEMBER SUB-ASSY, CENTER FLOOR CROSS
main57407-10070i201801-202212
57508AREINFORCEMENT SUB-ASSY, FRONT FLOOR, RH
main57508-10010i201801-202212
57509AREINFORCEMENT SUB-ASSY, FRONT FLOOR, LH
main57508-10010i201801-202212
57533BBRACE, FRONT FLOOR, CENTER
main57533-47030i201801-202212
57629DPLATE, REAR FLOOR SIDE MEMBER, LH
main57629-47010i201801-202212
57663CMEMBER, REAR FLOOR CROSS, CENTER
main57663-F4010i201801-202212
57807CREINFORCE SUB-ASSY, REAR FLOOR SIDE MEMBER, FRONT NO.2 RH
main57807-10010i201801-201805
(J)
main57807-10011i201806-202212
main57807-F4010i201801-201805
(L)
58014PANEL SUB-ASSY, FRONT FLOOR, REAR LOWER
main58014-47010i201801-202212
58102EREINFORCEMENT SUB-ASSY, FRONT FLOOR, RH
main58102-47020i201801-202212
58103FREINFORCEMENT SUB-ASSY, FRONT FLOOR, LH
main58102-47020i201801-202212
58111APAN, FRONT FLOOR, RH
main58111-10200i201801-201911
main58111-10201i201911-202104
main58111-10210i202105-202212
58112CPAN, FRONT FLOOR, LH
main58112-10040i201801-201911
main58112-10041i201911-202104
main58112-10050i202105-202212
58113APANEL, FRONT FLOOR, CENTER
main58113-10080i201801-202212
58114AREINFORCEMENT, FRONT FLOOR PANEL
main58105-12010i201801-202212
58115REINFORCEMENT, FRONT FLOOR PANEL, FRONT
main58115-10010i201801-202212
58211HPAN, CENTER FLOOR
main58211-12800i201806-202212
main58211-F4020i201801-201806
58239DBRACKET, CABLE CLAMP
main58239-10020i201801-202212
58282ABASE, BELT ANCHOR TO FLOOR PAN, NO.3 RH
main58282-47050i201801-202212
58283DBASE, BELT ANCHOR TO FLOOR PAN, NO.3 LH
main58283-47040i201801-202212
58305NEXTENSION SUB-ASSY, REAR FLOOR TO QUARTER, RH
main58305-10021i201801-202212
58306BEXTENSION SUB-ASSY, REAR FLOOR TO QUARTER, LH
main58306-10011i201801-202212
58307PANEL SUB-ASSY, BODY LOWER BACK
main58307-10350i201801-202212
main58307-10361i201910-202212
58311PAN, REAR FLOOR
main58311-F4020i201801-202212
58315CEXTENSION, REAR FLOOR SIDE PANEL, RH
main58315-10030i201801-202212
58316CEXTENSION, REAR FLOOR SIDE PANEL, LH
main58316-10030i201801-202212
58325ECOVER, REAR FLOOR SERVICE HOLE
main58325-10031i201801-202212
58350REINFORCEMENT ASSY, REAR FLOOR PANEL, RH
main58350-47010i201801-202212
58367BBRACKET, FUEL TUBE
main58367-47020i201801-202212
58368BBRACKET, FUEL TUBE, NO.2
main58368-47020i201801-202212
58369ABRACKET, FUEL TUBE, NO.3
main58369-F4020i201801-202212
58383EREINFORCEMENT, BODY LOWER BACK, NO.2 RH
main58383-10030i201801-202212
58384CREINFORCEMENT, BODY LOWER BACK, NO.2 LH
main58384-10060i201801-202212
58386BBRACKET, REAR BUMPER COVER, NO.2
main58386-10030i201801-202212
58388CPLATE, BODY LOWER BACK REINFORCEMENT, RH
main58388-10021i201910-202212
58389BPLATE, BODY LOWER BACK REINFORCEMENT, LH
main58389-10011i201910-202212
9011506166
9011506219
9011908D20
9167180816

54 parts on this diagram · 2 diagrams in section
