CAMSHAFT & VALVE

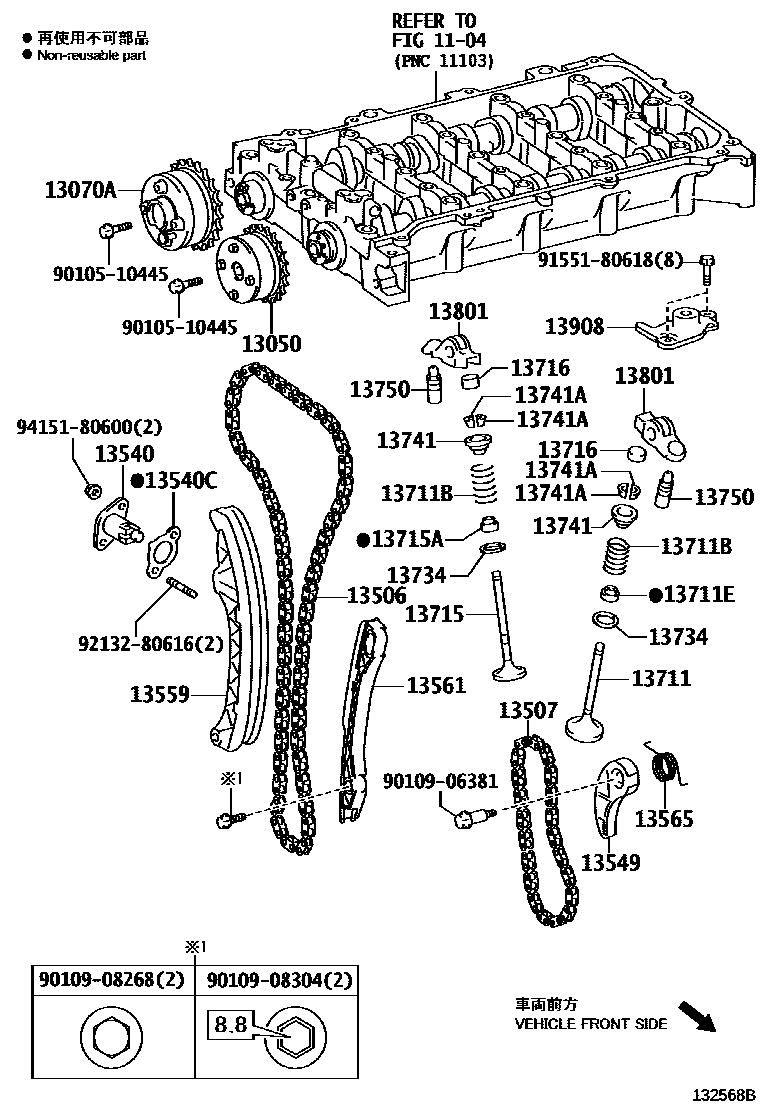

Parts diagram
1104
13050GEAR ASSY, CAMSHAFT TIMING
main13050-37050i201801-202212
13070AGEAR ASSY, CAMSHAFT TIMING EXHAUST
main13070-37020i201801-202212
13506CHAIN SUB-ASSY
main13506-37060i201801-202212
13507CHAIN SUB-ASSY, NO.2
main13507-28010i201801-202212
13540TENSIONER ASSY, CHAIN, NO.1
main13540-37030i201801-202212
13540CGASKET(FOR CHAIN TENSIONER)
main13552-37010i201801-202212
13549PLATE, CHAIN TENSIONER
main13549-37020i201801-202212
13559SLIPPER, CHAIN TENSIONER
main13559-37030i201801-202212
13561DAMPER, CHAIN VIBRATION, NO.1
main13561-37040i201801-201807
main13561-37060i201808-202212
13565SPRING, CHAIN DAMPER
main13565-37010i201801-202212
13711VALVE, INTAKE
main13711-37020i201801-202212
13711BSPRING, COMPRESSION(FOR INNER)
main90501-32072i201801-202212
L=58.9
13711ESEAL, INTAKE VALVE STEM OIL
main90913-02101i201801-202212
13715VALVE, EXHAUST
main13715-37030i201801-202212
13715ASEAL, EXHAUST VALVE STEM OIL
main90913-02112i201801-202212
13716CAP, VALVE STEM
main13716-75020i201801-202212
13734SEAT, VALVE SPRING
main13734-62020i201801-202212
13741RETAINER, VALVE SPRING
main13741-36010i201801-202212
13741ALOCK, VALVE SPRING RETAINER
main90913-03028i201801-202212
13750ADJUSTER ASSY, VALVE LASH
main13750-21010i201801-202212
13801ARM SUB-ASSY, VALVE ROCKER, NO.1
main13801-36020i201801-202212
13908DAMPER SUB-ASSY, VALVE ROCKER ARM LOST MOTION
main13908-37012i201801-202212
9010510445
9010906381
9010908268
9010908304
9155180618
9213280616
9415180600

30 parts on this diagram · 1 diagram in section
