FUEL TANK & TUBE

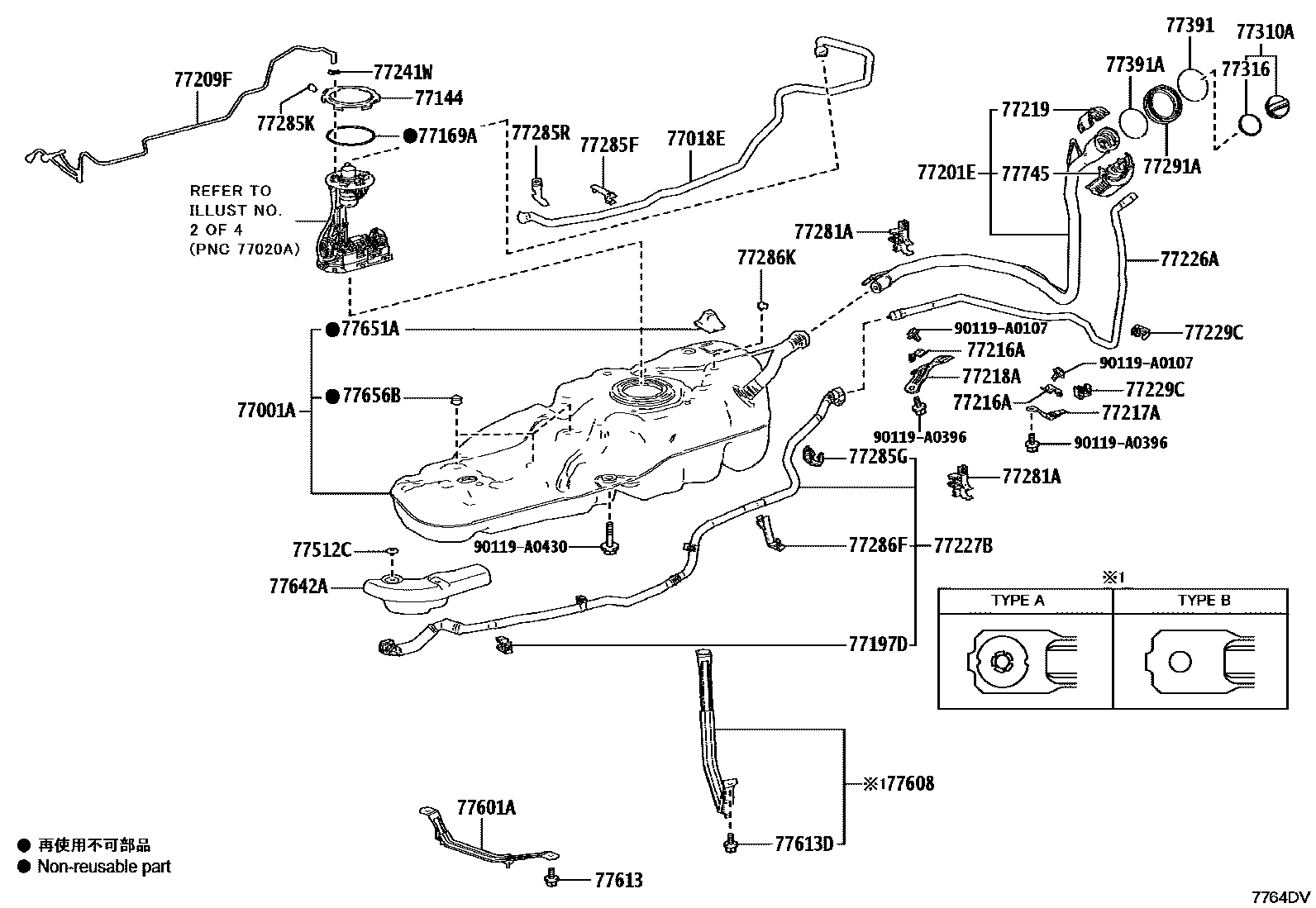

Parts diagram
77001ATANK SUB-ASSY, FUEL
main77001-0E140i201912-202410
main77001-0E160i202002-202104
main77001-0E161i202110-202311
main77001-0E162i202104-202110
77018ETUBE SUB-ASSY, FUEL TANK EVAPORATION VENT
main77018-0E060i201912-202410
main77018-0E080i202002-202311
77144RETAINER, FUEL PUMP GAUGE
main77144-06040i201912-202410
77169AGASKET, FUEL SUCTION TUBE SET
main77169-0R030i201912-202307
main77169-F4050i202308-202410
77197DCLAMP, EVAPORATION VENT TUBE, NO.2
main77197-42010i201912-202410
77201EPIPE SUB-ASSY, FUEL TANK FILLER
main77201-0E150i201912-202410
main77201-0E170i202002-202311
77209FTUBE SUB-ASSY, FUEL TANK MAIN
main77209-0E120i201912-202210
main77209-0E140i202002-202311
main77209-0E210i202210-202410
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-0E070i201912-202410
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-0E070i201912-202410
77218ASUPPORT, FUEL TANK FILLER PIPE, NO.3
main77218-0E100i201912-202410
main77218-0E120i202002-202311
77219COVER, FUEL TANK FILLER PIPE
main77219-0E010i201912-202410
77226ATUBE, FUEL TANK BREATHER, NO.6
main77226-0E110i201912-202410
77227BTUBE, FUEL TANK BREATHER, NO.7
main77227-0E070i201912-202410
main77227-0E090i202002-202311
77229CCLAMP, BREATHER TUBE
main77229-0E070i201912-202410
77241WCLIP, TUBE JOINT
main77241-06020i201912-202410
77281ACLAMP, FUEL FILLER PIPE
main77281-0E170i201912-202410
77285FCLAMP, FUEL TUBE, NO.1
main77285-0E150i201912-202410
77285GCLAMP, FUEL TUBE, NO.1
main77285-0E070i202002-202311
main77285-0E120i201912-202410
77285KCLAMP, FUEL TUBE, NO.1
main77285-06240i201912-202410
77285RCLAMP, FUEL TUBE, NO.1
main77285-0R080i201912-202410
77286FCLAMP, FUEL TUBE, NO.2
main77286-0E110i201912-202410
77286KCLAMP, FUEL TUBE, NO.2
main77286-30180i201912-202410
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-0E090i201912-202410
77310ACAP ASSY, FUEL TANK
main77300-06090i202005-202311
main77300-07040i201912-202410
main77300-53040i202002-202004
77316GASKET, FUEL TANK CAP
main77316-06090i201912-202410
main77316-75020i202002-202005
77391RING, FUEL INLET BOX
main77391-02041i201912-202410
77391ARING, FUEL INLET BOX
main77391-0E020i201912-202410
77512BRACKET, FUEL TANK, REAR
main77512-35140i202002-202311
77512CBRACKET, FUEL TANK
main77512-0E060i201912-202410
77601ABAND SUB-ASSY, FUEL TANK, NO.1
main77601-0E060i201912-202410
main77601-0E080i202002-202311
77608BAND SUB-ASSY, FUEL TANK, NO.2
main77602-0E050i202311-202410
TYPE A:REFER ILLUST.
main77602-0E050i201912-202311
main77602-0E051i202410
TYPE B:REFER ILLUST.
main77602-0E090i202002-202311
main77602-0E090i202311-202410
TYPE A:REFER ILLUST.
main77602-0E091i202410
TYPE B:REFER ILLUST.
77613BOLT, FUEL TANK BAND SET
main90119-A0430i201912-202410
77613DBOLT, FUEL TANK BAND SET, NO.2
main90119-A0509i201912-202410
77642APROTECTOR, FUEL TANK, NO.2
main77642-0E020i202002-202311
main77642-0E030i201912-202410
77651ACUSHION, FUEL TANK, NO.1
main77651-06060i201912-202410
77656BCUSHION, FUEL TANK, NO.6
main77656-06030i201912-202410
77745FILTER, CHARCOAL CANISTER, NO.1
main77745-0E010i201912-202410
90119A0107
90119A0396
90119A0430

40 parts on this diagram · 9 diagrams in section
